文字描述虽好，但视频更能直观展示瓦斯继电器校验仪TH-308D多功能电能表现场校验仪讲信誉保质量产品的每一处细节。
以下是:瓦斯继电器校验仪TH-308D多功能电能表现场校验仪讲信誉保质量的图文介绍
山东威海本地商家，从事 便携式故障录波仪生产销售多年，质量优口碑好，询价是免费的，现在联系商家吧！
瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。6.1.1.6.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。图（1）6.1.1.7.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。6.1.1.8. 首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。 出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。

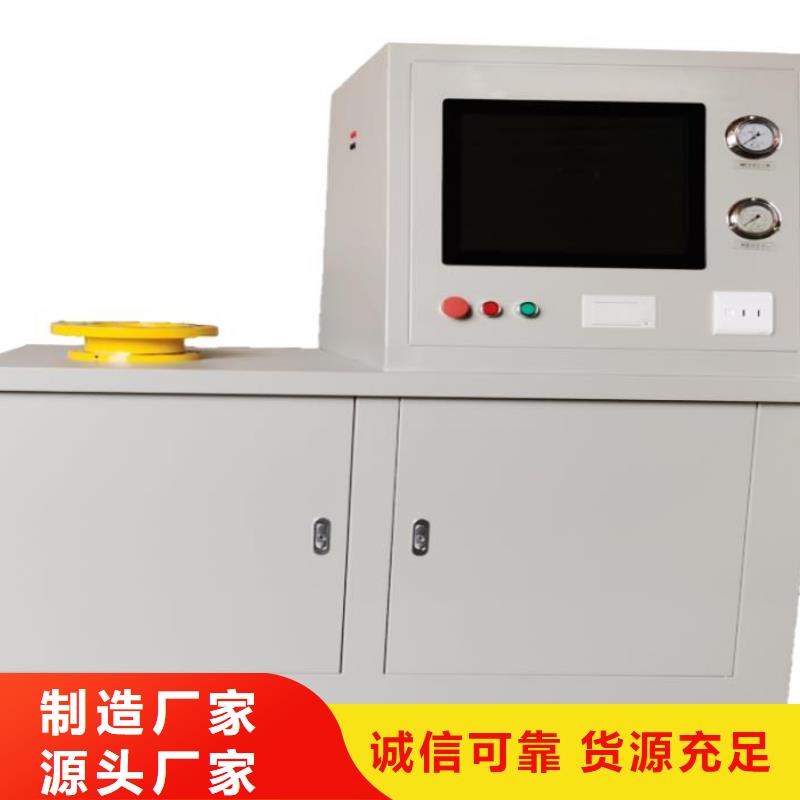

瓦斯继电器校验仪、操作指南5.1 首次使用该校验台请先往油槽中加满25＃变压器油。5.2 瓦斯继电器安装5.2.1 将瓦斯继电器放于继电器升降台上，调节升降台的高度伸缩管的长度，至继电器与校验台口径对中，按动液压前进键，使得瓦斯继电器密封紧固。5.2.2 将2气管（图一）与瓦斯继电器排气孔相连。5.2.3 校验台四根线从前至后依次与继电器1、2、3、4（5）接线柱相连。5.2.4 将校验台气管与空压机相连，测试开始时就将空压机打开。5.2.5该校验台自身口径为Ф80，但同时配有Ф25,、Ф50口径转接器，若需测试QJ-25、 QJ50型继电器，只需安装前加装口径转接器。注：安装时对接处请加密封垫，以防止漏油确保测试准确！5.3 操作步骤5.3.1 打开总电源，按下启动，等待进入电脑界面。5.3.2 打开瓦斯（气体）继电器校验台图标，等待进入操作界面，如图三。图三5.3.2 点击系统初始化，进行瓦斯除气、管路除气操作.瓦斯除气：排除瓦斯继电器中的气体。管路除气：排除管路中的气体。5.3.3 轻瓦斯实验轻瓦斯实验前进行轻瓦斯初始化轻瓦斯初始化完成后点击排气结束进行轻瓦斯测试轻瓦斯测试开始前选择测试次数，选定后点击轻瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。5.3.4 重瓦斯测试重瓦斯实验前进行重瓦斯初始化重瓦斯初始化完成后点击排气结束进行重瓦斯测试重瓦斯测试开始前可选择测试次数和瓦斯继电器口径，选定后点击重瓦斯测试开始直至测试完成。完成后选择测试结果是否符合标准。
