三相标准功率源 该表只做需要检测的分格点（如4kV、6kV、10kV）及变差校验。输入上述参数后按“OK”键装置自动进入分格点，电压自动升至差分格点标准值的5％(指额定值的5％)位置，即1.5kV处，此时校验员按“▼”键移动光标至所要校验的分格点（即第二个分格点4kV）上，进行所选分格点的校验，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（4kV）上升误差；此时装置自动进入下一个分格的校验，光标自动移到第三分格点位置上，电压自动升至差第三分格点标准值的5％（即5.5kV）位置，用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（6kV）上升误差，此时装置自动进入下一个分格的校验，光标自动移到第四分格点位置上，电压自动升至差第四分格点标准值的5％（即7.5kV）位置，此时校验员按“▼”键移动光标至所要校验的分格点（第五个分格点10kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点（10kV）上升误差，接着装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点（10kV）下降误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二个分格点位置上，电压自动降至高于倒数第二个分格点标准值的5％（即8.5kV）位置，此时校验员按“▲”键移动光标至所要校验的第三个分格点（6kV）上，再用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

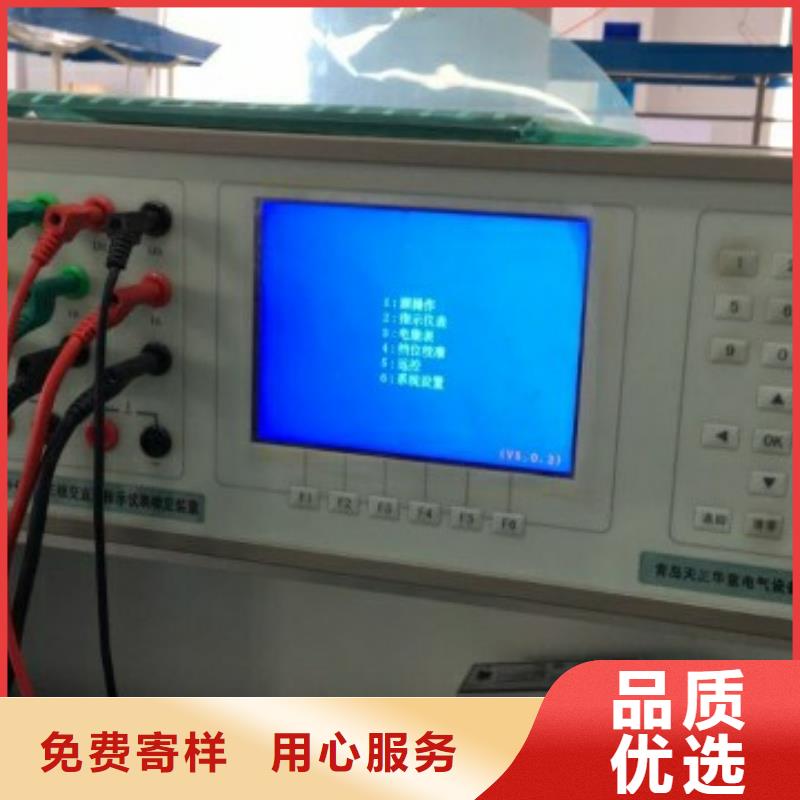

三相标准功率源仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端 ；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在4小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。
