以下是:变频串联谐振耐压装置手持式光数字测试仪打造好品质的图文介绍
天正华意电气设备有限公司(芜湖分公司)主营： 便携式故障录波仪.我公司以超前的产品创新能力，不断整合新技术、新工艺和自主技术与国际接轨，达到国内先进水平。公司自创办以来，一直坚持“服务好、质量好、价格公道、客户至上、服务周到、让利客户、薄利多销为原则，老实取信为宗旨”的经营理念，治理上坚持以人为本，服务贴心！
变频串联谐振耐压装置?开机试验2.1.开机后，液晶的显示界面如图2所示：图2?自动试验：自动试验模式；?手动试验：全手动试验模式和半自动试验模式；?参数设置：各种试验参数的设置；?文件管理：查看和输出试验记录；?参数计算：电感，电容，频率之间的换算，已知两个量，可求出第三个 量；2.2.试验参数设置：在每次试验前必须正确设置当次试验是的各种参数！点击“参数配置”后，液晶的显示界面如图3所示。图3?起始频率：自动调谐时的开始频率，下限频率为20Hz，上限频率为200Hz。?终止频率：自动调谐时的结止频率，下限频率为200Hz，上限频率为300Hz，设置"起始频率"不可高于"终止频率"。当次试验时建议采用30Hz～300Hz进行扫描。当已经知道大概频率范围时，可以选定在适当的频率段扫描，以减少试验时间。?起始电压：设置调谐时输出电压的初此值。1.对Q值较低的试品如发电机、电动机、架空母线，初此值设定为30～40V；2.对Q值较高的试品如电力电缆、变压器、GIS等，初此值设定为20V。?阶段试验电压，试验时间：设置耐压试验电压的值和耐压时间。1."阶段试验电压",如没有分段耐压试验,只设置阶段试验电压和阶段试验时间,其它阶段试验电压及时间均设0；2．如需要分段设置时，分别点击相应的试验电压、试验时间栏即可完成设置；

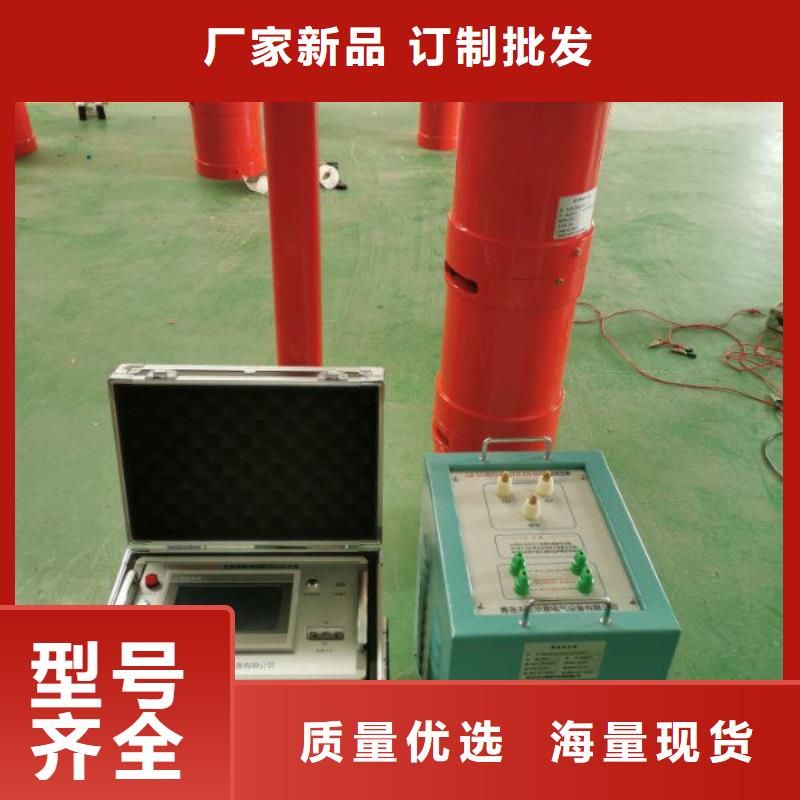

变频串联谐振耐压装置TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置（一）TH-指生产厂家代码75指设备能输出的额定容量，单位为kVA75指设备能输出的电压等级，单位为kV；（二）TH-75KVA/75KV/1A 30~300Hz变频串联谐振试验成套装置技术指标额定输出电压： 0～75kV谐振电压波型正弦波，波形畸变率＜1.0％被试品电流；1A试验容量 75kVA输出频率：30～300Hz工作时间：满功率输出下，连续工作时间5min品质因素30～90输入工作电源 单相220V或三相380V±5％，50Hz环境温度－15℃～＋40℃相对湿度：＜90RH％，无凝露状况海拔高度：＜3500m噪声：≤50dB（三）设备遵循标准《电气装置安装工程电气设备交接试验标准》 GB50150-2006《高压谐振试验装置》DL/T 849.6—2004 《电抗器》 GB10229.88《电力设备性试验规程》DL/T596-1996《耦合电容器和电容分压器》 IEC358(1990)设备主要配置及技术参数说明
变频串联谐振耐压装置装置技术参数 性能特点 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护

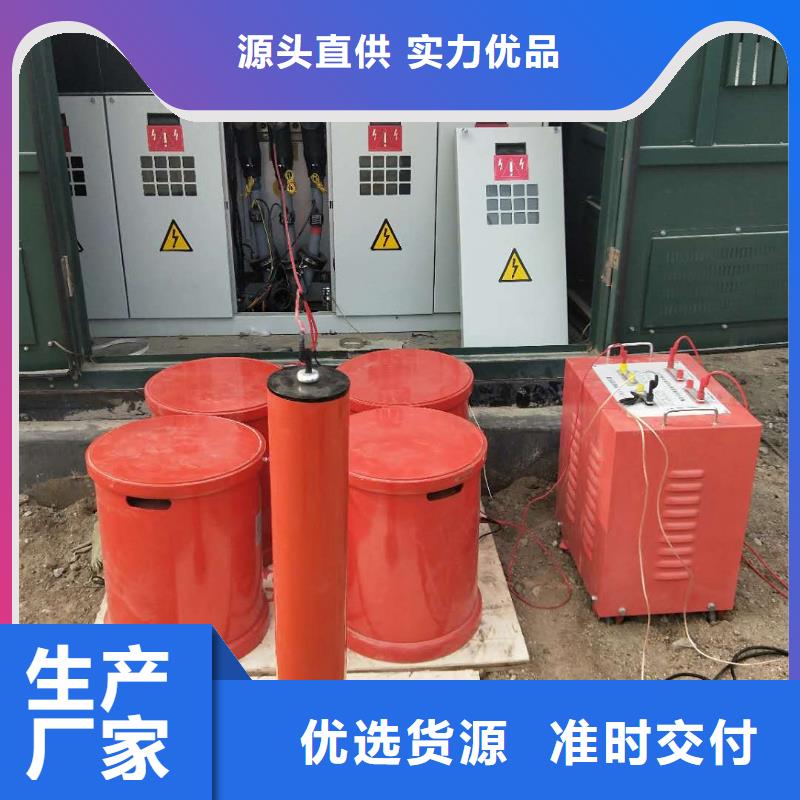

变频串联谐振耐压装置技术方案一、设备制造遵循的标准和行业标准电子测量仪器要求二、被试品对象及试验要求 1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。2、满足35KV电缆，400mm2，3KM的交流耐压试验；电容量≤0.6438uF,试验频率30-300Hz，试验电压≤52kV，试验时间60min。三、工作环境1.环境温度：－100C –50 0C；2.相对湿度：≤90％RH；3.海拔高度: ≤1000米；四、装置主要技术参数及功能1.额定容量：432kVA；2.输入电源：三相380V电压，频率为50Hz；3.额定电压：54KV4.额定电流：8A5.工作频率：30-300Hz；6.装置输出波形：正弦波7.波形畸变率：输出电压波形畸变率≤1％；8.工作时间：额定负载下允许连续60min；过压1.1倍1分钟；9.温 升：额定负载下连续运行60min后温升≤65K；10.品质因素：装置自身Q≥30(f＝45Hz)；11.保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；12. 测量精度：系统有效值1.5级；五、装置容量确定1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。试验频率：f＝35Hz试验电流：I＝2πfCU试 ＝2 根据以上各项目试验电压、电流、频率、电感量即设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H验证：1、满足10KV电缆，400mm2，8KM的交流耐压试验；电容量≤3.37uF,试验频率30-300Hz，试验电压≤22kV，试验时间5min。使用电抗器8节并联,此时电感量为55/8＝6.87H试验频率试验电压≤52kV，试验时间60min。使用电抗器2节串联4组并联,此时电感量2＊55＊1.05/4＝28.88H试验频率装置容量定为432kVA/54KV；设计8节电抗器，单节电抗器为54kVA/27kV/2A/55H,使用电抗器串并联能满足上述被试品的试验要求。
