为了让您更地了解我们的回路电阻测试仪检定装置，我们精心制作了产品视频。请花1分钟时间观看，您会发现更多细节和优势。

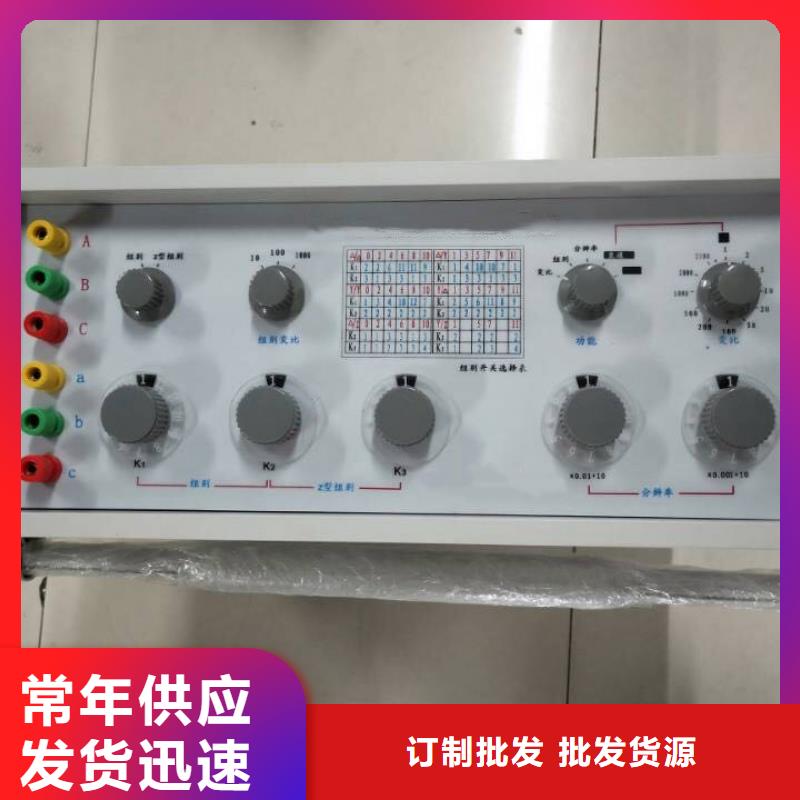

以下是:回路电阻测试仪检定装置的图文介绍
变压器有载开关测试仪电力变压器有载开关测试仪，是用于测量和分析电力系统中电力变压器及特种变压器有载分接开关电气性能指标的综合测量仪器。它采用计算机控制，通过特殊设计的测量电路，可实现对有载分接开关的过渡时间、当地过渡波形、当地过渡电阻、当地三相同期性、当地等参数的测量。用户可根据需要和现场条件，直接由分接开关引线进行测量，也可由变压器三相套管及中性点直接接线测量。该仪器具有对所测数据进行分析、当地存贮、当地打印等功能。解决了目前电力变压器有载分接开关测量方法落后，没有专用测试手段的问题。可在电力设备性试验及变压器大修中及时诊断出有载分接开关的潜在故障，对提高电力系统运行的可靠性具有重要意义.HVBYKC型电力变压器有载开关测试仪有以下几种优点：--光线示波器功能仪器分三通道可同时记录A、当地B、当地C三相，仪器可自动捕捉和显示过渡过程中过渡电阻及时间跳变的过程。不受天气影响，功能远比光线示波器优越。--较强的综合能力在一台仪器内可实现对有载分接开关各种参数的测量。如开关选择、当地切换全过程中有无开断点、当地过渡波形、当地过渡时间、当地过渡电阻、当地三相同期性等。配合各功能按键，可分析波形中的各时间段的时间及阻值。--打印输出。仪器配有一台面板式前换纸型高速打印机。--具有良好的抗干扰性能。全铝合金机箱和仪器内配有电源噪音滤波器及抗干扰电路，可在电源质量较差, 且有强电磁场干扰的现场进行可靠测量。二、当地技术参数：1 三路独立测试电源，输出电流0.5A；2仪器设置采样率10～20KHZ；3单次波形存储时间6.4秒。4过渡电阻测量范围：Y/0型变压器1-40?，Y型变压器1-20?。5测量精度：1-5?，Δ≤±10％.5-40?，Δ≤±5％ 时间误差：Δ≤±1％。6显示器：240?128T、当地T6963C控制器；7处理部分：高速8位微处理器，数据存储器512K字节，所存贮的波形多达128组；8 高速A/D转换器，采样率可达400KHZ；9 电源 220V ?10％ 功率?200W。
天正华意电气设备(自贡市分公司)是国内一家集生产、研发、销售于一体的现代化企业。公司以“求实、求新、求是、求真”为企业精神，以“诚信、品质、服务”为发展理念，不断开拓创新。企业不断引进和更新先进的生产设备，先进的生产技术、的生产检验设备、专业化的人才、严格按照国际质量管理体系生产、确保产品的专业化品质。主要产品有：(四川自贡) 本地 便携式故障录波仪。高素质的人才、先进的经营管理是我们雄起之根本；的管理决定的质量，的质量才能确保的企业。企业在生产经营上以严格的科学管理体系、规范的经营理念，保证产品与服务的质量都能达到的标准，为广大客户提供满意而无后顾之忧的产品。
变压器有载开关测试仪：在选择自动的时候有些单位不用9A—9B，这个时候要人来选择跳过，方便后面的自动换档。绕 组 方 式： 接线方式（这个决定了电阻的算法，一定要正确）；YO型接线是变压器有中性点的；Y 型接线是变压器没有中性点引出的；△ 型接线 在测试的时候要严格按照屏幕显示的接线，（A→C B→C)测试一组完成，把变压器有载开关返回刚才测试的档位（不加测试电流），再测试另外一组(A→B C→B)(光标要点黑)，后面三相的结果都显示在一屏，可以显示三相同期性。充 电 电 流：0.2A 10Ω～100Ω1A 1Ω～20Ω1A 0Ω～ 4Ω触 发 电 阻：在选择0.2A的时候不用选择，仪器内部有默认值。在选择1A电流时要根据现场有载开关过渡电阻值来变换一般 1Ω～20Ω 这个时候用500mΩ（仪器内部默认值）0Ω～ 4Ω 这个时候用300mΩ让显示的波形更加完整。④点击“确认”进入等电阻值显示稳定后（换流变压器充电时间要长些）。⑤点击“开始测试”进入在选择了自动切换档位后 现在“开始测试”变换为“继续测试” 等这个档位测试结束，可以点击“继续测试”出现上面的界面。不用来回的设置参数和充电。
变压器有载开关测试仪 仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。九、当地注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好，变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率，因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开，测试钳要夹牢固，与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时，要将有载分接开关测试放在首位。当做完直阻试验、当地耐压试验、当地空载试验或负载试验时，变压器的铁芯会有剩磁，它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验，因为如果是新投运的变压器或运行中有载调压不频繁的变压器，它的有载分接开关的触头上会形成一定的氧化膜，多动作是为了将其磨掉，使测试波形正常。8.波形分析过程，当波形做出来后，仪器会自动计算出每相的过渡电阻、当地过渡时间这个值是一个参考值，如果波形的变化不是很规则，或尖峰毛刺比较多，就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值，和过渡时间值，具体分析参考说明书即可。9.当其中一相出现问题时，可以将测试钳倒换一下再确定一次，例如仪器显示A相有问题，可将A、当地B的测试夹交换一下再测试，则仪器显示B相有问题，可以证明A相的确有问题。十、当地售后服务仪器自购买之日起一年内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号
变压器有载开关测试仪．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间: 2011-5-6站名 温度: 湿度:设备名称: 设备编号:生产厂家: 出厂日期:额定容量: 分接范围:各级电压: 分接开关型号:联接型式: Y0型 过渡电阻:1－2档 试验数据波形:1－2档 试验结果:T0(ms) T1(ms) T2(ms) T3(ms) T4(ms) R0(Ω) R1(Ω) R2(Ω)A相 0.0 19.9 5.1 19.9 44.9 0.8 5.1 5.0B相 0.0 19.9 5.1 19.9 44.9 0.8 5.0 5.0C相 0.0 19.9 5.1 19.9 44.9 0.9 5.0 5.0试验
