消防联动型通风天窗加工工厂

3.5  通风天窗按位置分为屋脊天窗和横向天窗，屋脊天窗位于屋脊处按纵向布置，横向天窗垂直于屋脊方向布置，选用时需注明。

四.特点及工作原理

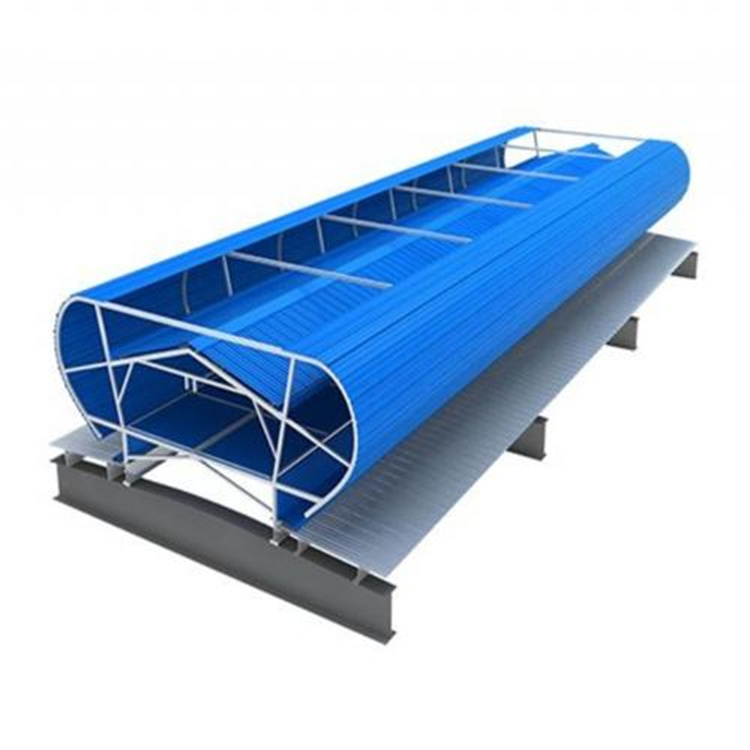

4.1  折线型通风天窗是利用室内外温度差所形成的热压及风力作用所造成的风压来实现自然通风换气的一种通风装置。弧线（折线）型通风天窗主要由外围板、天窗架、挡雨板、排水槽、阀板、启闭机构、泛水板等组成。具有结构重量轻，外形美观、通风效率高、防雨雪和避风性能好，安装方便等特点。

五.设计要求

5.1  通风天窗的选用应按照建筑的通风与采光要求，根据当地的气候条件、主导风向、建筑物的高度、进排风温度差、通风量等因素确定通风天窗的规格型号。

5.2  本图集通风天窗的抗风压强度值≤1.0kpa,雪荷载≤0.4kN/m2,具体数值由生产厂家提供，如不能满足要求时，需与生产厂家协商，另行设计制作。

5.3  通风天窗适用于非地震地区的抗震设防烈度≤7度的地震区，如不能满足要求，需与生产厂家协商，另行设计与制作。

1适用范围

1.1侧开式圆拱型电动采光排烟天窗适用于平时需要经常开启通风，并有采光要求的建筑。滑动式和上开式圆拱型电动采光排烟天窗适用于平时以采光为主，必要时才开启的建筑。

1.2圆拱型电动采光排烟天窗顶部为圆拱形，夏季有利于排水，冬季不易积雪。

1.3天窗可为任意长度，一般不小于12000。

2天窗窗型

2.1天窗按开启方式可分为侧开式、滑动式和上开式三种

2.1.1侧开式天窗整体骨架由彩色钢板聚氨酯发泡专用型材构成。天窗开启机构设置在天窗两侧面，一套开启机构一般可开启长度12000m。天窗。天窗向两侧面开启，开启角度为30°～60°。

2.1.2滑动式天窗整体骨架由专用断桥隔热铝型树构成。天窗开启机构设置在天窗中间，一套开启机构一般可开启长度12000m。天窗。天窗开启扇向一侧滑动开启，开启后开启扇处洞口通风面积不小于开启扇的90%。

2.1.3上开式天窗整体骨架结构由矩形钢管和铝合金型材结合构成、天窗开启机构设置在天窗中间，一套天窗开启机构可开启长度1200m天窗。天窗开启扇向上开启，开启角度一般为30%～45。°

1适用范围

1.1侧开式圆拱型电动采光排烟天窗适用于平时需要经常开启通风，并有采光要求的建筑。滑动式和上开式圆拱型电动采光排烟天窗适用于平时以采光为主，必要时才开启的建筑。

1.2圆拱型电动采光排烟天窗顶部为圆拱形，夏季有利于排水，冬季不易积雪。

1.3天窗可为任意长度，一般不小于12000。

2天窗窗型

2.1天窗按开启方式可分为侧开式、滑动式和上开式三种

2.1.1侧开式天窗整体骨架由彩色钢板聚氨酯发泡专用型材构成。天窗开启机构设置在天窗两侧面，一套开启机构一般可开启长度12000m。天窗。天窗向两侧面开启，开启角度为30°～60°。

2.1.2滑动式天窗整体骨架由专用断桥隔热铝型树构成。天窗开启机构设置在天窗中间，一套开启机构一般可开启长度12000m。天窗。天窗开启扇向一侧滑动开启，开启后开启扇处洞口通风面积不小于开启扇的90%。

2.1.3上开式天窗整体骨架结构由矩形钢管和铝合金型材结合构成、天窗开启机构设置在天窗中间，一套天窗开启机构可开启长度1200m天窗。天窗开启扇向上开启，开启角度一般为30%～45。°

1.1侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

1.2天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种，窗扇高度有450、600和750mm三种,可按洞口高度做窗扇的组合,

置。如今随着以上大型建筑的不断增多，对于通风天窗的需求也是越来越大。那么这种通风天窗都利用什么原理来进行通风的呢？

   通风天窗一般是利用室内外温差所造成的热压及风压来实现竖向通风换气。它的适用性：3℃＜温差≤5℃无热气产生的厂房或仓库，换气次数参考6-10次/h5℃＜温差≤10℃；少许热气或少许烟气产生的厂房，换气次数参考10-20次/h10℃＜温差≤15℃；中度热气或轻热气产生的厂房，换气次数参考20-30次/h温差≥15℃；高热气或高浓度产生的厂房，换气次数参考30-35次/h。
