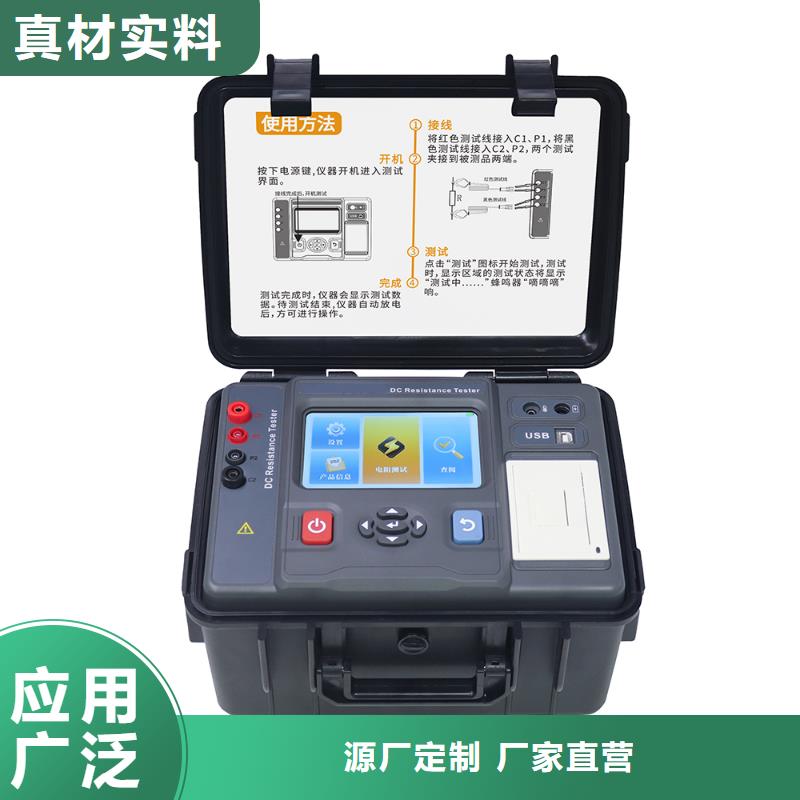

直流电阻测试仪介绍 仪器面板见图一图一1、仪器开关：一：选择交流工作方式并开机；○：关机；二：选择直流供电方式并开机。2、交流电源接口：选择交流供电方式时，需接入AC220V，50HZ电源。3、接地柱：仪器接地，保护设备及人身。4、测试端子：I+、 I- ：电流输出端子，I+为输出电流正，I-为输出电流负；V+、V- ：电压输入端子，V+为电压线正，V-为电压线负。5、电池电量显示：显示仪器内部电池剩余电量。6、充电接口：仪器内置电池充电接口（请使用仪器配套的专用充电器）。7、打印机：打印输出测试数据。8、数据接口：USB （标配）：可用U盘导出测试数据。RS232（选配）：用于数据通讯。9、按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程；测试完成后，再次按下该键，进行重新测试，以便得到更加稳定准确的测试数据。10、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法1、接线A： 单相测量法，仪器接线见下图：将红色测试线的插片接到I+上， 插杆接到V+上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。图二B、助磁法接线见图三～五（适用于Y（N）-d-11联接组别）。图三图四图五对于大容量的变压器的低压侧测量时，如果在既有的情况下，直流电阻测试仪的 电流比较小，或者为了加快测量速度，可选择助磁法测量。
直流电阻测试仪概述变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好引出线是否有断裂，多股导线并绕是否有断股等情况。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能，可靠。仪器测试精度高，操作简便，可实现变压器直流电阻的快速测量。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。5、测试完毕后一定要先按复位键，等放电报警声响结束后方可关闭电源，再拆除测试线。6、测试过程中，禁止移动测试夹和关断供电线路。
直流电阻测试仪 技术指标3.1 有载测试3.1.1有载测试输出电流：1.0A、0.5A两档可选3.1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω3.1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω3.1.4过渡时间测量范围：1～250mS 3.1.5过渡时间测量精度：±1mS 分辨率：0.1mS3.1.6采样频率：10K3.2直阻测试3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 准确度：±(读数×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作电源：AC220V±10%, 50/60Hz3.4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露4 面板及接线端子介绍图一4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。4.2 低压测试端：黄、绿、红、黑4色接线座，分别对应a、b、c、o三相，和低压测试线（较短，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器低压侧的a、b、c、o套管（如无中性点o套管，将黑色测试钳悬空即可）。4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 飞梭按键： 辅助操作，使仪器控制更加灵活。4.6 接地端子：
