为了让您更地了解我们的【模拟断路器】,便携式故障录波仪信誉有保证，我们精心制作了产品视频。我们将带您领略产品的非凡之处，让您对它有更深入的了解和认识。
以下是:西藏【模拟断路器】,便携式故障录波仪信誉有保证的图文介绍

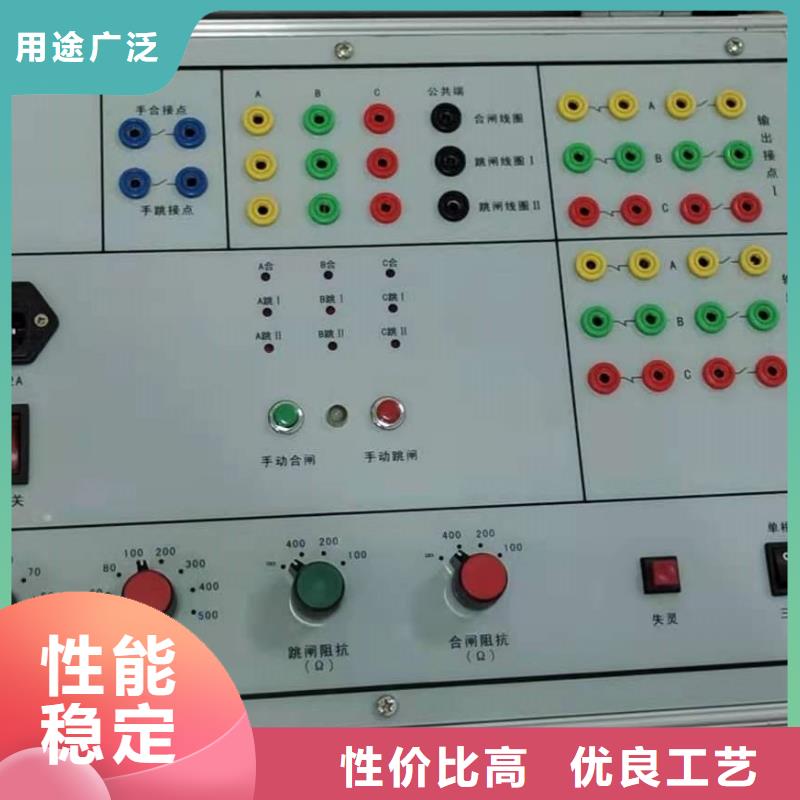

本装置采用模块化设计，通过增加跳合闸模块及控制单元可无限扩展。可以组成2个回路以上的模拟断路器，可以组成多回路的模拟断路器，从而可以模拟多个三相断路器动作。多个模拟断路器输入输出回路相互隔离，跳合闸线圈电流通过对应的通道并联使用时电流可以成倍增加，从而实现更多的功能。 也可以组成模拟断路器屏进行教学、试验使用。综上此模拟断路器可以模拟交直流断路器的自动重合闸试验、备用电源自动投入试验、三相不同期等试验。本装置是以ARM微处理器核心设计而成。总体结构上分为CPU主控单元，信号输入单元，触摸屏控制单元，跳合闸信号输出单元，跳合闸电流设置单元和跳合闸动作继电器等 。总体结构框图如下：三．技术指标1．跳闸时间：10-9999ms 任意设置误差不超 ±2ms2．合闸时间： 10-9999ms 任意设置误差不超±2ms3．跳闸电流：1A、2A、3A、4A、5A（程序根据动作电压程序自动控 制）多回路并联使用时，跳闸电流成倍增大。4．合闸电流： 1A、2A、3A、4A、5A（程序根据动作电压程序自动控制）多回路并联使用时，合闸闸电流成倍增大。5．跳合闸电压：直流24-220V6．直流电源输出： 10-220V、1kva程控可调（选配，配锂电池时没有此功能）7．输出节点数量每相提供两路常闭节点和两路常开节点8．辅助触点容量 AC220V5A9．环境条件：温度4Kg

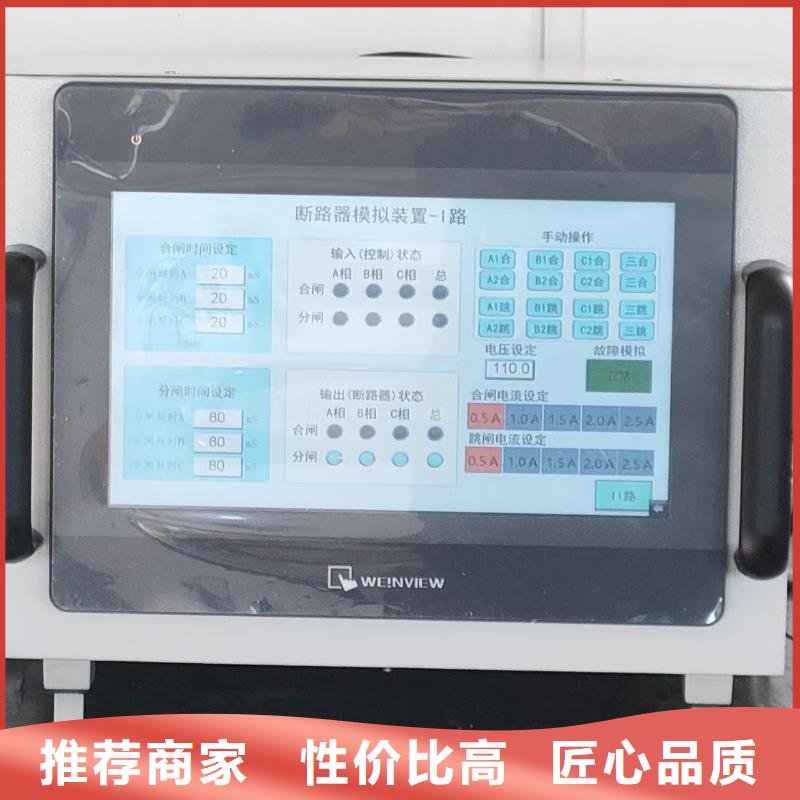

西藏模拟断路器五．工作原理模拟断路器的输入分别接入被测试成套继电保护装置的分相跳合闸回路或三跳三合回路；模拟断路器的跳合闸输出分别引入微机测试装置，试验中由它们共同完成跳闸、合闸和重合闸的过程。 跳合闸时间根据高压断路器的性能可从10到9999ms间整定，跳合闸电流可按1A、2A、3A、4A、5A整定（程序根据动作电压设定）。本装置上电后，模拟断路器A、B、C三相是处于分闸状态，分闸指示灯应亮。当保护装置加入故障电流、电压后，保护装置动作，此时送出跳闸信号，模拟断路器CPU单元收到跳闸信号后，立即开始计时，准备跳闸。 当跳闸时间达到整定值时，控制动作单元跳闸，同时切断保护装置的跳闸信号。合闸和重合闸过程类似。六．使用说明界面功能介绍：1．合闸时间设定： 三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms，通过分别设置A、B、C三相合闸时间，可以模拟断路器三相不同期。在选择500ms以上时间工作时，请将电流选择在小档。以防长时间通电损坏内部元件，如需长时间通电功能，请在订货是说明。2．分闸时间设定：三相合闸时间可通过输入框直接输入，范围为:10-9999ms。任意设置误差不超±2ms。在选择500ms以上时间工作时，请将电流选择在小档。以防长时间通电损坏内部元件，如需长时间通电功能，请在订货是说明。3．输入控制状态： 显示输入端子输入状态。4．输出断路器状态：显示模拟断路器输出状态。5．手动操作开关： 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。
西藏模拟断路器 可通过开关直接控制模拟断路器动作，按下开关后，模拟断路器经过延时动作。6．电压设定：设定断路器跳合闸线圈动作电压，程序根据此电压自动计算出，模拟断路器的动作电流。共分5档用户自己选择所需电流。7．故障模拟(断路器失灵)开关：当按下此按钮后，断路器模拟装置失灵，虽然接到跳闸命令，但不跳闸，电流线圈中有电流，并保持1s后电流消失，间隔20s后自动恢复到有电流状态。此时触摸屏显示故障提示。8．跳闸电流选择开关：跳闸电流每一个动作电压下可以选择5个电流，用户可自行选择9．合闸电流选择开关：同跳闸电流选择。2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。设备经自检通过后显示操作界面。②设置跳闸电流和合闸电流。③设置跳闸时间和合闸时间。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，设置直流电压输出至合适值，用此电压作为操作回路电压。
