西藏回路电阻测试仪开机使用开机处于主界面,如图4：图4 主界面右上显示区： 首行显示试验时刻，试验状态：合格/超限/无效。中间大号字体显示电阻、电压、电流。第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区： 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区：设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区：（1）三个按钮对应三个电流档的每页试验数据，绿色代表有数据，黑色没有数据。选中按钮（黄色框），将切换显示此电流档的试验数据。（2）提示信息框：简要的说明语句，提示操作过程。（3）系统日历时间显示。（4）命令按钮：功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮，显示上拉菜单，按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上，按“设置”按钮进行设置试验参数界面,如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数，按“确定”按钮将保存参数到FLASH内存，方便下次使用，不受关机掉停影响。电流次数和输出电流：在此界面设置“电流次数”代表输出不同的电流档位，方便求平均值，可选项为 三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试，接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试，接着输出I2的电流进行测试，输出I3的电流进行测试。

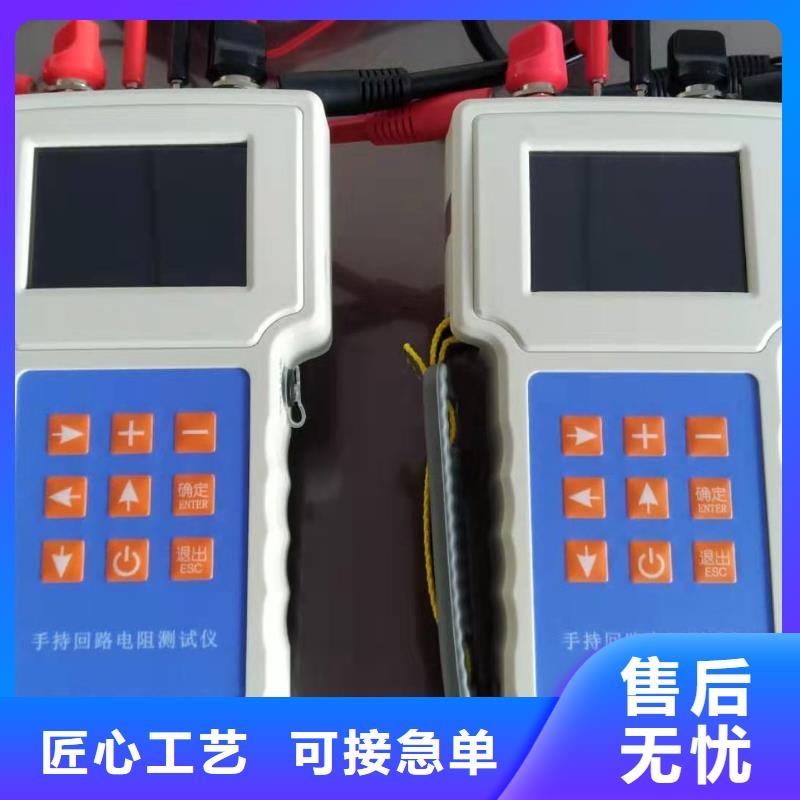

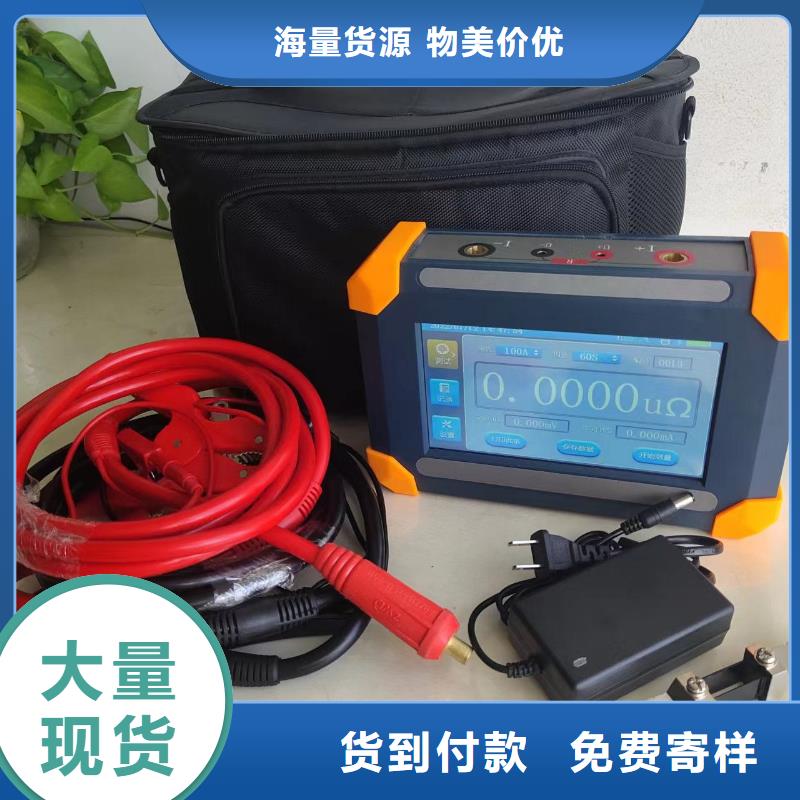

西藏回路电阻测试仪使用前必看：一、长期不用应该保持60％以上的电量储存。每个月应该检查一次电池电量，不足时应该及时充电。二、必须使用本设备专用锂电池充电器！充电时亮红灯，充满时亮绿灯。三、必须使用本公司专用测试线！四、用户不得自行拆卸仪器！五、在带电环境下，要保证试品一端接地良好！六、本机内部有锂电池，请勿将本机置于高温环境，请勿挤压摔砸！应避免长时间阳光爆晒。七、为了和正确操作请仔细阅读说明书，本公司对仪器本身以外的任何损坏或损失不承担责任。1.简介手持回路电阻测试仪，用于开关触点的接触电阻和其它微欧电阻的测量。仪器采用锂电池供电，试验电流可达100A，测量准确。本设备为手持式仪器，体积小重量轻，特别适合现场应用。本仪器采用标准《GB763》规定的直流降压法和100A电流测量回路电阻，并符合《DL/T 845.4-2004》的要求。2.包装内容√1台手持回路电阻测试仪主机√1套测试线（红、黑线各一组）√1个充电器√1份用户手册√1份合格证√1只参考电阻器√1只U盘及转接线一根√1个外置蓝牙打印机（选配）

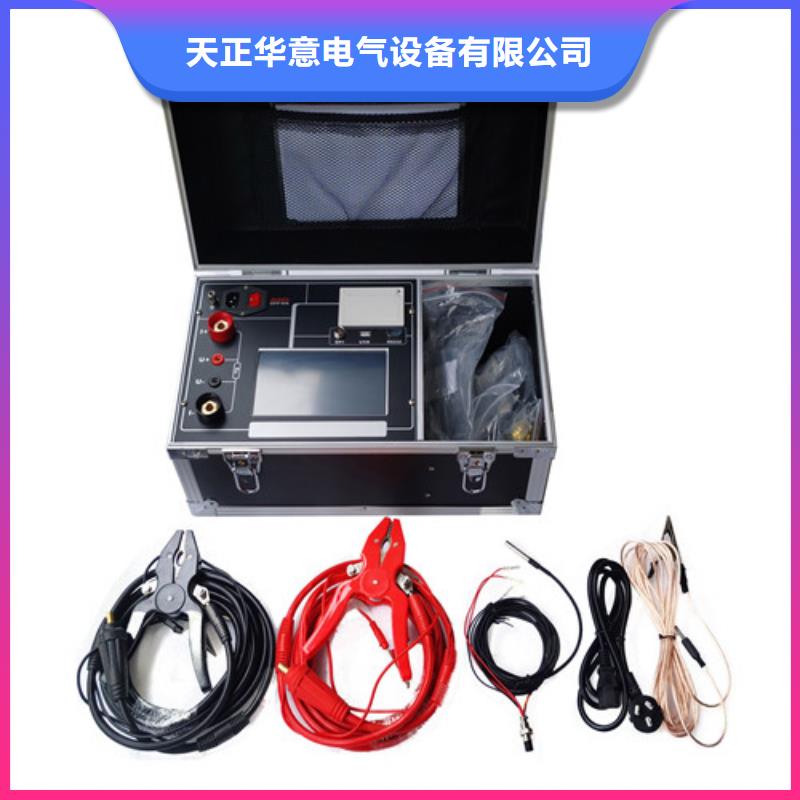

西藏回路电阻测试仪 TH-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。七、操作方法1、按图三接线方法接线。图三 四端子接线图2、仪器面板与测试线的连接处应钮紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R＝100×(Ro÷Io)μΩ。6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。八、故障现象及排除故障现象 故障排除开机后无反应，液晶屏无显示 检查有无交流电源检查电源电缆检查保险管底座内的保险管是否烧断测试时电流值显示为0 检查“复位/测试”键是否按下检查电流输出线有没有接好，是否接触不良测试时电流值显示正常,电阻值显示为0 检查“复位/测试”键是否按下检查电压输出线有没有接好，是否接触不良测试时电流值显示正常，电阻值显示明显偏大或显示为1（超量程）检查被测电阻值是否太大检查电压输入线是否接在电流输出线的内侧检查电压输出线有没有接好，被测件接头是否被氧化九、注意事项1、使用仪器前请仔细阅读说明书。2、请按照说明书上正确的接线方法接线。3、本仪器不得测试带电回路中的回路电阻。4、仪器在使用中必须可靠的接地。5、电流线用户不得随意更换。6、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
