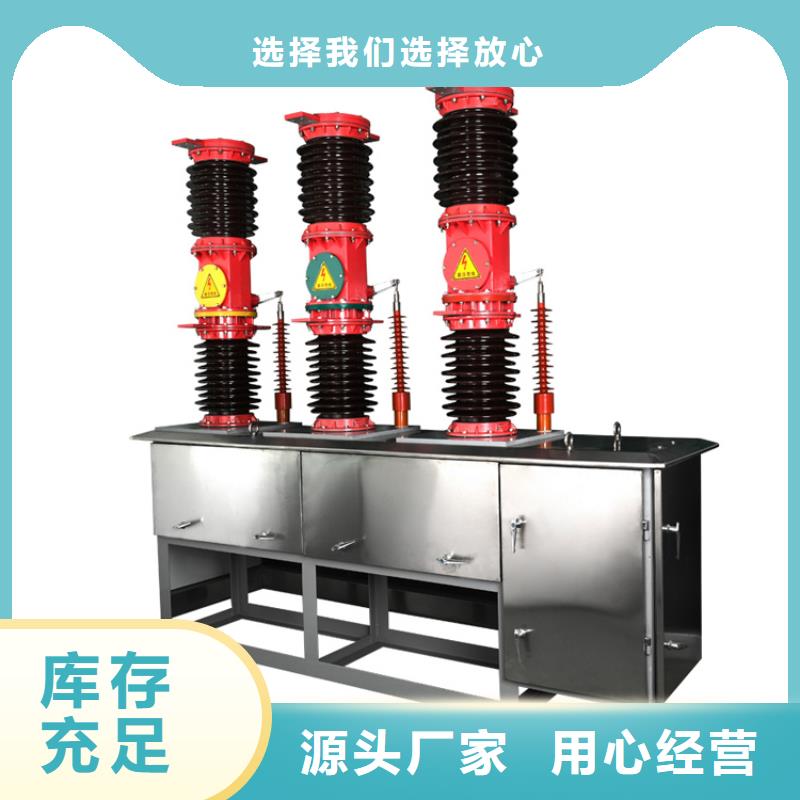

防城港ZW8-12F/1250-20真空断路器齐全

户外真空断路器在电力系统中起着非常重要的作用，它可以控制和保护电路，当电路中出现短路、过载、失压等故障时，真空断路器可以迅速切断电流，保护电路和设备的。此外，户外真空断路器还可以实现远程控制和自动化操作，为电力系统的智能化和自动化提供了便利。总之，户外真空断路器是一种性能优异、应用广泛的断路器，它是电力系统中实现智能化和自动化的重要设备之一。 具体来说，户外真空断路器的主要作用包括： 过载保护：能够检测电路中的过载电流，并在额定电流范围内保护电气设备，防止过载损坏。 短路保护：能够检测短路电流，并迅速切断电路，阻止短路电流的进一步传导，保护电气设备和系统。 控制作用：可以控制电路的通断状态，监测和响应异常情况，如过压、欠压、过电流等，并自动切断电路以保护设备和系统。 监测作用：可以监测电路的状态，当电路出现异常时，断路器会及时发出警报，以便工作人员及时发现和处理问题。 户外真空断路器特别适用于频繁操作的场所，如城市、农村电网建设改造及频繁操作的场所。它们采用高压电压互感器结构外置，一体安装，具有可靠的联锁操作，并可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，实现配电网自动化。

国内主要依据标准： JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1)绝缘水平：试验电压IEC中国 1min工频耐压(kV)2842(极间、极对地)48(断口间) 1.2/50冲击耐压(kV)7575(极间、极对地)84(断口间) (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。 技术参数 播报 编辑 参数名称单位型号 ZN28-12/1250-20ZN27-12/1250-31.5ZN27A-12/3150-40 电压参数 额定电压kV10 电压11.5 绝缘水平 工频耐压极间、极对地42 断口间48 冲击耐压极间、极对地75 断口间84 电流参数额定电流A125012503150 额定短路开断kA2031.540 额定峰值耐受电流kA5080100 4S短时耐受电流kA2031.540 额定短时关合电流(峰值)kA5080100 额定单个电容器组开断电流A630800 额定背对背电容器组开断电流A400400 寿命额定短路开断电流次数次505030 机械寿命次10000 其它额定操作顺序分-0.5s-合分-180s-合分分-180s-合分-180-合分 全开断次数不大于60 配用操动机构CD或CT机构

真空度降低 1.1故障现象 真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。 1.2原因分析 真空度降低的主要原因有以下几点： (1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点； (2)真空泡内波形管的材质或制作工艺存在问题，多次操作后出现漏点； (3)分体式真空断路器，如使用电磁式操作机构的真空断路器，在操作时，由于操作连杆的距离比较大，直接影响开关的同期、弹跳、超行程等特性，使真空度降低的速度加快。 1.3故障危害 真空度降低将严重影响真空断路器开断过电流的能力，并导致断路器的使用寿命急剧下降，严重时会引起开关。 1.4处理方法 (1)在进行断路器定期停电检修时，必须使用真空测试仪对真空泡进行真空度的定性测试，确保真空泡具有一定的真空度； (2)当真空度降低时，必须更换真空泡，并做好行程、同期、弹跳等特性试验。 1.5措施 (1)选用真空断路器时，必须选用信誉良好的所生产的成熟产品； (2)选用本体与操作机构一体的真空断路器； (3)运行人员巡视时，应注意断路器真空泡外部是否有放电现象，如存在放电现象，则真空泡的真空度测试结果基本上为不合格，应及时停电更换； (4)检修人员进行停电检修工作时，必须进行同期、弹跳、行程、超行程等特性测试，以确保断路器处于良好的工作状态。
