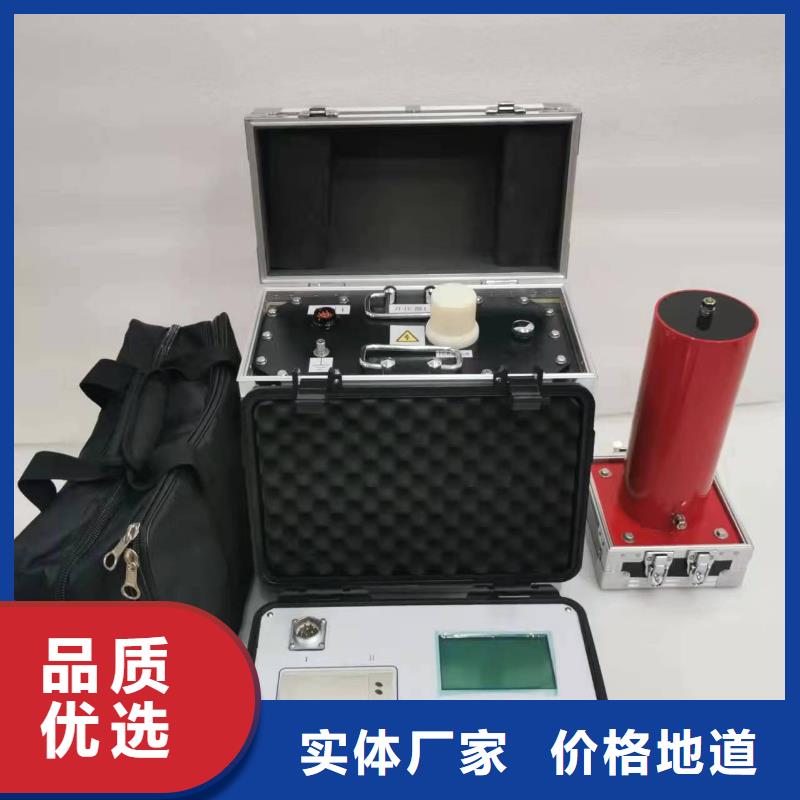

超低频高压发生器 使 用 特 别 说 明警告：如果频率不能满足要求时升压，一定会损坏仪器，此种损坏不在保修范围内。一、用本仪器做电缆和发电机耐压试验前，应该先用兆欧表进行测试，兆欧表测试没有问题 后，才能使用本仪器。二、开机前一定用放电棒将试品充分放电(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，不能接反！否则会损坏仪器或者试品。三、开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器！！！四、请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。五、由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。六、10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(使用)、0.05Hz(使用)、0.02Hz(升压过程较慢)、0.01Hz(升压过程很慢，10～40分钟，适合10公里以上电缆)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-20公里。

超低频高压发生器接通电源变频电源操作箱在上电后合上“电源开关”，液晶屏点亮显示。注意：仪器两侧开孔处的风扇在运行则表示表示仪器内部功率器件正常工作。否则表示仪器内部过热或上次试验时没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。当风扇经常性的不启动时，建议立即与厂家联系。当设备出现不可恢复性故障时，请不要自行拆卸仪器。 触摸屏显示器：多倍频电源的控制屏幕为高灵敏电容型触摸屏，你只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。4.3.1开机操作说明 多倍频感应耐压测试仪在完成接线后合上“电源开关”，液晶屏点亮显示。注意：仪器两侧开孔处的风扇在运行则表示仪器内部功率器件正常工作，否则表示仪器内部过热或上次试验没有复位。此时应该切断电源，将仪器置于通风处静置1小时左右，待内部适当降低温度后再启动电源。 当风扇经常性的不启动时，建议立即与厂家联系。 触摸屏显示说明 多倍频感应耐压测试仪的控制屏幕为全触摸屏，只需要在屏幕上要操作的位置轻轻点击，即可以进行操作。4.2.1开机后，显示界面如图2、3所示（图2）（图3）本装置为多功能试验系统，具有4种试验类型选择，“感应耐压试验、伏安特性试验、空载电流试验、功率参数试验”请点击试验类型图标进入相关程序（仪器基本功能为感应耐压试验，其余试验功能均为选配，需要订货时提出），显示界面如图4所示 点击“试验项目设置”后，点击需设置的项目框输入相应内容后确定，显示界面如图5所示 ）点击“试验参数设置”后，点击需设置的参数框输入相应参数后确定，具体设定方法如下，显示界面如图 试验频率：选择试验输出的频率，或者通过自定义对试验频率进行任意设置，下限频率为 30Hz，上限频率为300Hz。
