我们的现场实拍视频将带您走进【电缆故障探测仪_手持直流电阻测试仪匠心工艺】产品的世界，让您亲眼见证其优点和特点，为您的购买决策提供有力支持。
以下是:西藏【电缆故障探测仪_手持直流电阻测试仪匠心工艺】的图文介绍
西藏电缆故障探测仪电缆类型按键，弹出电缆类型选择子菜单，有“交联乙烯”、“聚氯乙烯油浸纸型不滴油型”和“未知类型”5个选项，仪器开机默认为“交联乙烯”，可根据需要按对应的电缆类型键。若被测电缆不属于四种已知类型，则应按“未知类型”键，弹出计算器对话框，调整波速数值，达到选定值后按“键，再按“电缆类型”键退出此项功能。注意：波形速度300m/μs，不同介质的电缆中电波传播速度不同，因此在测试故障之前必须选定介质类型，以确定电波传播速度。④主页按“”可以返回初始界面。打印按“”可以将界面打印出来。图形放大或缩小查看图片时，点击或键进行缩放。低压脉冲法测量电缆长度，要根据电缆长度选择不同的缩放比例，比例设置如下：电缆全长在1500米之内，缩放比例设置成1：1 （脉宽0.05-0.2us）电缆全长在1500-3000米之内，缩放比例设置成1：2 （脉宽0.2-0.5us）电缆全长在3000-4500米之内，缩放比例设置成1：4 （脉宽1-2us）电缆全长在4500-6000米之内，缩放比例设置成1：8 （脉宽2-8us）电缆全长在6000米以上，缩放比例设置成1：16 （脉宽8us）如果是闪络法测量故障距离，要看故障点波形来调整缩放比例，例：电缆全长3000米，选择1：4的缩放比例，而故障点大概500米左右，这时要把缩放比例调整到1：1才能更好的分析。标尺1和标尺2进行数据卡位时，选择或，通过移动或来进行精准分析故障位置。⑧数据保存按“”键，弹出保存对话框，提示要保存的号段，此时按“是”，即屏中上半部显示的红色波形被保存在该号段，按“否”退出。⑨自动判距按“ ”键，游标进行自动定位，显示屏上方自动显示故障距离。
天正华意电气设备(西藏分公司)位于平度市平安路2号，是一家集生产、销售 便携式故障录波仪于一体的专业生产厂家。多年来我公司坚持以科学的管理和严格的检验制度，确保产品的精良，并以可靠的信誉，全方面的服务，赢得了新老用户的信赖和赞誉。优良的产品来自严格的制造工艺和科学先进的测试，更依靠员工严谨的工作作风和敬业精神。天正华意电气设备(西藏分公司)让您用优惠的价格、快捷的方式买到放心的产品。欢迎各界朋友光临。
西藏电缆故障探测仪 设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:

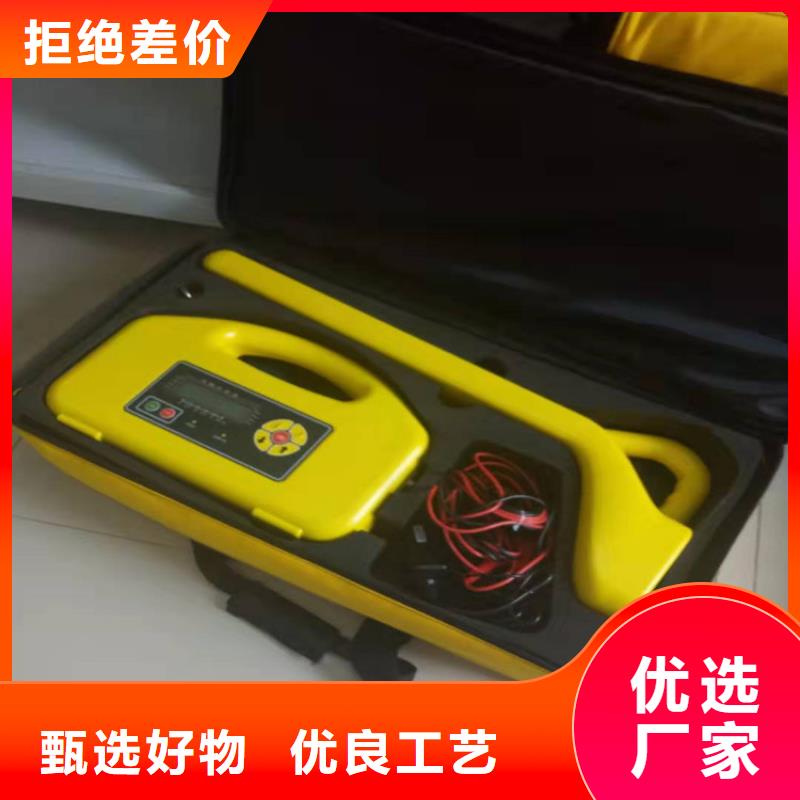

西藏电缆故障探测仪、内置65kHz电磁传感器，可作电缆路径和电缆埋设深度的探测。9、工作电源：内置可充电池供电，连续工作时长＞12小时。10、功耗：≤0.7W五、原理简介1、本仪器由电磁波传感器，声波振动传感器，数据处理器，LED距离显示器及音频放大器五大部分组成。2、在进行冲击高压放电定点时，电磁传感器接收到由电缆辐射传来的电磁波后，送至数据处理器，经放大整形处理，启动内部的距离换算电路工作。当拾音传感器接收到由地下传来的故障点地震波后也送至数据处理器放大整形，产生计数中断信号，让距离显示器显示终处理结果 (故障距离数)。并冻结显示数字，提供稳定观察。第二次冲击放电时重复上述过程并刷新上次显示数据。由于电磁波传播速度极快，远高于地表声波传播速度，根据电磁波与声波的传播时间差，利用公式I＝TV (I：距离，单位米； T：时间差单位秒； V：声波在地表层或电缆中的传播速度，XXX米/秒)，由数据处理电路换算出故障距离来。3、音频放大器可放大拾音传感器拾取的微弱地震波信号，由耳机监听其大小，配合显示屏数据定点。如果地震波太弱，形不成计数中断信号，距离显示器将自动发出中断信号使其满亮显示99.9米。六、仪器操作使用方法1、声音通道设置：仪器出厂时默认为全通。故障点冲击放电的声音频率，受声波传播介质和传播距离的影响非常大。声波传播速度越快，距离声源的距离越小，声波的高频衰减就越少。在实际现场中，坚硬覆土物（比如水泥、石板下）的声波传播速度快，声波高频成分多。而在沙滩或泥土的覆土物上，放电声音的高频成分被大大的衰减，声波低频成分居多。
西藏电缆故障探测仪 工作原理TH-2003采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。
