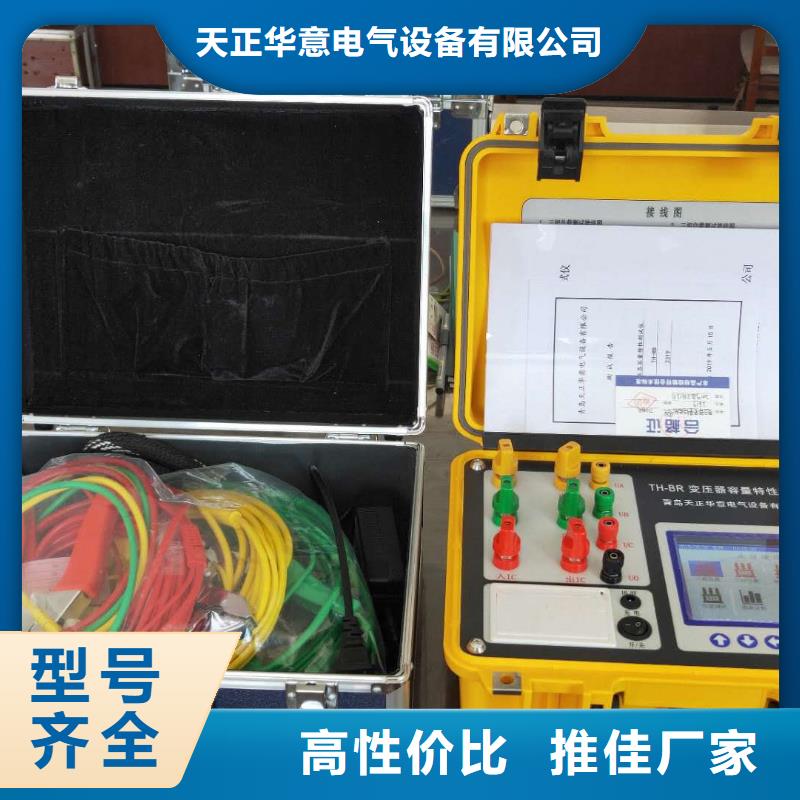

变压器容量特性测试仪变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。当您输入正确数据后，即可单击“确定”键进入”空载测试方式选择”界面(如图七)。单击“退出”键，即可退出该界面。根据实际需要，选择对应的测试方式即可。具体接线方法参见后面的具体说明。图七 空载测试方式选择界面4.1.2三瓦特法空载测试三瓦特法空载测试，是指采用三相四线的模式将电源、本仪器、待测试变压器连接起来进行的空载测试。其测试过程中反映的中间数据，可以作为变压器各相铁芯、绕组的参考数据。图八-1 三瓦特法空载测试中 图八-2 三瓦特法空载测试结果三瓦特法空载测试如图八-1、图八-2。将显示a、b、c三相的电压(Ua、Ub、Uc)、电流(Ia、Ib、Ic)、有功损耗(Pa、Pb、Pc)、Uab、Ubc、Uca等参数。测试结果项有：校正后的空载电流(校Io)、空载损耗(校Po)和根据空载损耗推定的变压器性能水平代号以及其国标损耗。同样，单击“打印”键，即可打印相关数据。单击“保存”即可保存相关数据。做三相空载试验时，当输入的电压达到被测变压器的额定电压时，本仪器将自动锁存测试结果。一旦测试结果锁存，就可以将测试电源停掉。输入电压未达到被测变压器的额定电压时，可以通过单击“锁存”键，实现测试数据的锁存。

变压器容量特性测试仪三相空载正确设置了特性参数后，再进行三相空载的测试功能。图十六 三相空载接线图a)对于电压或者电流超过仪器量程的，要经过PT或CT来测量变压器的空载损耗，在参数设置界面正确设置PT变比以及CT变比值。b)接线无误后，在低压侧施加额定电压值，比如低压侧电压为0.4KV，则接通三相可调交流电源到400V左右，点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后再次点击界面按键，或者直接按外部按键‘确认’按键，测试仪可自动计算出实际的空载损耗数据。 c)三线空载屏分别显示出当前各相的实际电压、电流、功率，以及校正后的空载电流百分比Io％、校正后的空载损耗（非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。 图十七 三相空载结果图4.4.3 单相短路a)为确保仪器测量数据的准确度，变压器的A、B、C各相做单相短路试验时，施加于测试电路的电流必须大于50％额定电流。b)正确设置了特性参数后，再进行单相短路的测试功能c)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。d)测量步骤步，黄色测试钳子夹在变压器高压侧的A相接线柱，红色测试钳子夹在变压器高压侧的B相接线柱；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。接线无误后，接通单相交流电源，施加于测试电路的电流必须大于50％额定电流。点击‘开始测试’，或者直接按外部按键‘确认’按键开始测试，待数值稳定后按‘A相测试’键此时完成A相测试。第二步，黄色测试钳子夹在变压器高压侧的B相接线柱，红色测试钳子夹在变压器高压侧的C相接线柱；接通单相交流电源，待数值稳定后按‘B相测试’键此时完成B相测试。第三步，黄色测试钳子夹在变压器高压侧的C相接线柱，红色测试钳子夹在变压器高压侧的A相接线柱；接通单相交流电源，待数值稳定后按‘C相测试’键此时完成C相测试。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。
