高低压开关柜通电试验台TH-0301三相电力标准功率源定制不额外收费

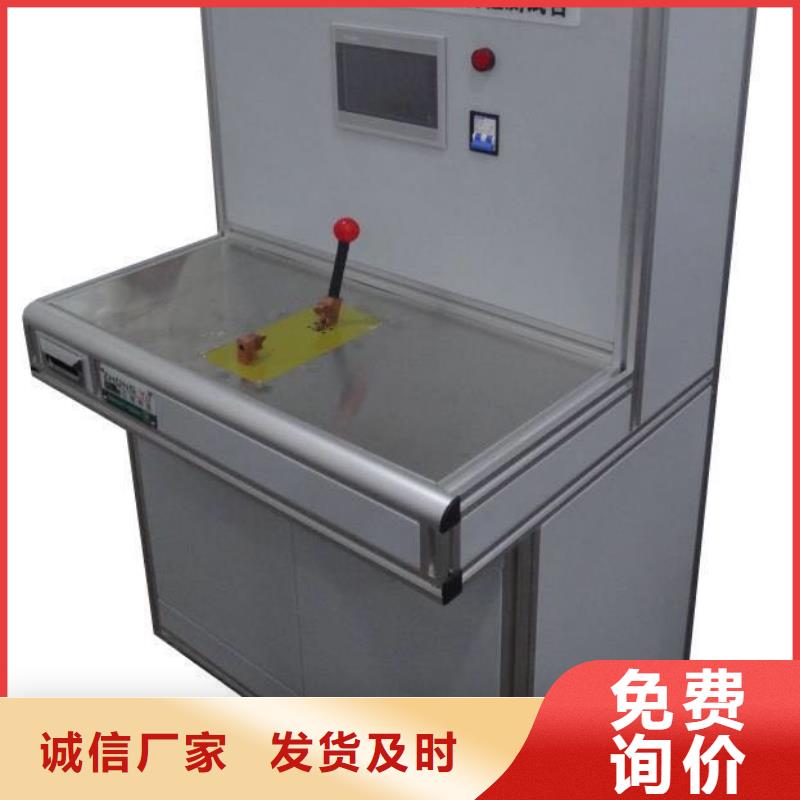

高低压开关柜通电试验台 开关状态和辅助开关状态的输入必须接空接点，不能外加电源。（四）当不需要检测辅助开关时，辅助开关状态6脚可以不接，悬空。（五）外接电源输入为直流时合分闸输出为直流，外接电源输入为交流合分闸输出为交流。（六）当使用外接电源时合分闸输出端不能短路。（需在电源输入端或输出端加短路保护）（七）接线方法：首先将开关状态信号（5脚和7脚）夹在断路器断口上（或与断口状态对应的辅助开关上）；当需要检测辅助开关时（6脚和7脚）接对应的常开或常闭触点（软件中可设置）； 合闸（1脚）连接对应的合闸线圈，分闸（2脚）连接对应分闸线圈（电保持如接触器不接，悬空）；公共端对应负极；储能接储能电机(没有储能的不接，如电保持可不接)。

高低压开关柜通电试验台 使用说明注意：1.每次试验必须确定调压器处于零位。2.电压，电流单独控制，可以同时输出。五、操作说明1.接通输入电源AC380V；2.切换“输入电源电压显示”转换开关，观察各项电压是否正常；3.将调压器回零，并按“启动”按钮，再按面板上“AC0~20A输出控制”合闸按钮。缓慢调节调压器旋扭,观察“AC0~20A电流指示”，升到要求值，在转换三相电流看是否达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下“AC0~20A输出控制”分闸按钮，再按面板上的“停止”按扭，断开总电源开关。4.三相AC100V输出 合上总闸按钮直接在背板接点试验。5.三相AC0~400V输出 合上三相AC0~400V输出的合闸按钮缓慢调节调压器旋钮，观察三相AC0~400V电压指示，升到要求值，在转换三相电压看是否大达到要求，试验完毕后，旋转调压器旋钮使其回零位，按下AC0~400V输出的分闸按钮。6.直流操作DC0~300V可调输出 合上直流操作DC0~300V合闸按钮缓慢调节调压器旋钮，观察直流操作DC0~300V电压指示，升到要求值，试验完毕后，旋转调压器旋钮使其回零位，按下直流操作DC0~300V输出的分闸按钮。7.直流固定电压输出 合上直流固定电压合闸按钮，直接扭动面板上的转换开关，选取需要的电压即可，试验完毕后将转换开关回归零位，然后按下分闸按钮。8. 交流AC220V固定输出 合上总闸后直接在背板后对应的直接柱检测，试验完毕后分掉总闸。9. 三相AC380V输出 合上总闸后直接在背板后对应的接线柱检测，试验完毕后分掉总闸。

高低压开关柜通电试验台感谢您选择了本公司的产品，本公司提供品质优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身及仪器的完好性，在使用仪器前请充分阅读此操作手册，确实留意其使用上的注意事项。本操作手册详细介绍此仪器之设计原理、依据标准，构造，操作规范，保养。可能故障的情形及排除方法，电气图等内容。在本手册中如有提及之各种“试验规定”，“标准”时均只作参考用。·本操作手册不能作为向本公司提出任何要求依据·本操作手册的解释权在本公司。品名 继电器接触器性能试验机型号 生产日期 制造厂商 【二】上的注意上的记号:在本手册中,关于上的注意事项以及使用仪器时有下列重要的各显示事项,为了防止意外事故及危险,请务必遵守下列危险﹑警告﹑注意的记言:危险:此显示的项目,表示如不遵照,操作者有可能受伤害。警告:此显示的项目,表示如不遵照,有可能损坏仪器。注意:此显示的项目,表示为有可能影响测试结果和质量。【三】概述本设备能对继电器触点进行交流或直流通电与断电的性能测试, 能测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻等。适用于继电器生产厂家和电器检测所、继电器使用单位对继电器进行性能测试。本测试机采用触摸屏和可编程控制器PLC控制，除产品装夹、参数设置为人工操作外，其余的动作、通/断电计数、触点粘结等现象和断判均自动进行，自动测试继电器的线圈电阻、触点接触电阻、触点与线圈的绝缘电阻与触点的寿命测试。本机设计合理，使用方便，操作简单，性能可靠，外型美观。
