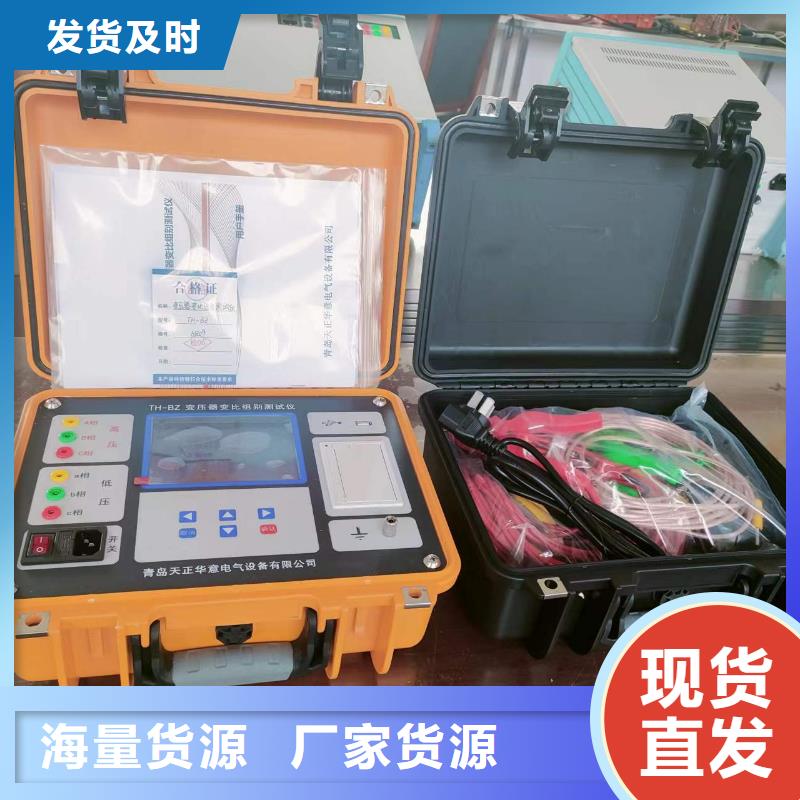

变压器直流电阻变比综合测试仪

变压器有载开关测试仪 数据管理界面6.7波形查看界面“数据管理”界面下按下确认键可进入“波形查看”界面，“波形查看”界面可以查看测量和分析波形。“波形查看”界面与“波形分析”界面操作相同。6.8系统设置开机界面进入系统设置转入系统设置界面（如图11）。当前选项为“时间设置”按钮，按“↑、↓、←、→”键可以改变当前选项。按下确认键选中当前选项。按“取消”转回到开机界面。图11 系统设置界面6.8.1 时间设置系统设置界面下选中时间设置可转入时间设置界面（如图12）。修改方法同参数设置里的触发电平。确认保存修改以后的值，返回放弃修改直接返回。6.8.2 仪器校准“仪器校准”为出厂前仪器校正所用，设有密码，用户请勿使用。6.8.3 删除记录选中 “删除记录”选项可删除当前所有历史记录。6.8.4 其他设置仪器所需的其他是设置。图12 时间设置界面七、波形分析1.从图13可以看出，桥接前时间过长，已达50ms（是正常时间的三倍），并且不止是一相，而是三相差不多。这是典型的快速机构储能弹簧老化，速度变慢。2．从图14中可以看到A相从单到双（3-4）和双到单（4-3）有对称的过零段，是在单数侧，且过渡电阻值从仪器上观察远大于50Ω（超过50Ω可以看成开路）。这是典型的过渡电阻缺陷。吊检后发现单数侧过渡电阻已断裂。3．图15中这个波形是由于开始测试时，灵敏度选的比较高，又是由3-2方向（电感量增加）容易引起震荡。适当降低灵敏度由1-n方向测试结果正常。4． 从图16中看出，A相波形较乱，打出的过渡电阻值仅0.3-0.5Ω，而且从1-7均如此。 吊检发现A相切换开关引出线软连接有断股，造成A相过渡电阻被短接（未接死）。现场处理后，波形正常。八、常见故障1．CPU板故障可能出现的波形（见图17）。处理办法：更换CPU板图
