以下是:灭磁过电压测试仪-大电流发生器适用场景的产品参数
导读 在山东省威海市采购灭磁过电压测试仪-大电流发生器适用场景请认准天正华意电气设备有限公司(威海分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号）。 山东省,威海市 2022年，威海市地区生产总值为3408.18亿元，比上年增长1.5%。三次产业结构为10.4:38.5:51.1。
想要更直观地了解灭磁过电压测试仪-大电流发生器适用场景产品的特点和功能吗？我们为您准备了视频介绍，相较于图文，视频更能让您轻松掌握产品的核心卖点。
以下是:灭磁过电压测试仪-大电流发生器适用场景的图文介绍
天正华意电气设备有限公司(威海分公司)主营： 便携式故障录波仪设计、销售、施工团队一体化服务。公司的诚信、实力获得 便携式故障录波仪业界用户的认可。期待各界朋友莅临参观、指导和业务洽谈我们将以新的机制、新的起点， 便携式故障录波仪的研究和开发，努力提高公司的素质，增强市场竞争能力。公司一贯在平等互利的基础上同客户建立长期友好的贸易关系， 诚挚期待您的来电、增进友谊，洽谈业务。

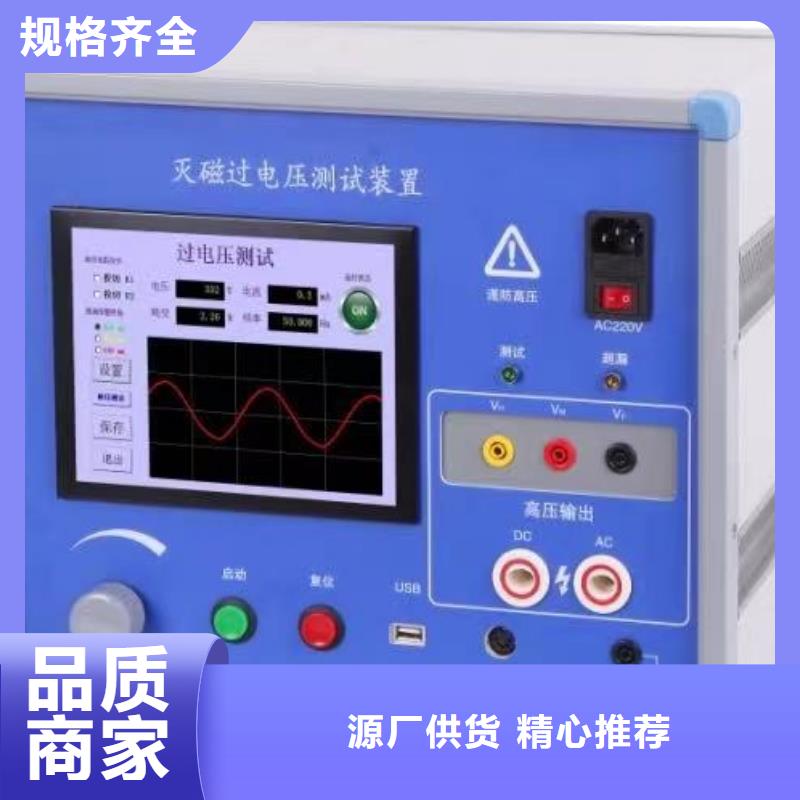

灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪
灭磁过电压测试仪性能特点1.仪器主机采用高强度铝合金机箱，分体式结构设计，具有外形美观，坚固耐用，防震性能好，绝缘等级高，方便现场搬运等特点。2.周到的设计：仪器设计有高压输出开关，置于OUT后硬件电路才可接入高压输出电路，可有效避免因误操作导致输出高压，而对试验人员造成伤害的隐患，仪器一旦有高压输出会发出声光报警示，对现场仪器使用人员有良好的提示作用。3.全中文简体液晶显示，人机界面良好，操作简单直观，仪器主机内置32位高速处理器，具有强大的数据处理能力。4.仪器主机可直接输出直流高压用于测试氧化锌避雷器及无间隙三相过电压保护器直流特性，通过外接高压试验变压器用于交流耐受电压试验和有串联间隙的过电压保护器工频放电电压试验，一套仪器即可完成10kV电压级电气设备常用的交直流耐压试验项目。5.测试过程全自动，根据被试品试验项目类型选定设置好试验参数，仪器自动进行试验电压升降和电流的自动采样，交流耐压自动计时，串联间隙过电压保护器交流动作电压自动测试三次，氧化锌避雷器及无间隙过电压保护器的直流1mA参考电压全过程自动试验。6.对工频耐压试验，仪器具有良好的试品击穿瞬间后级电源保护功能，内置高频尖脉冲抑制器防止损坏仪器测量电路，并根据试品类型自动调整升压速度、同步测取施加电压、泄露电流的真有效值。7.仪器内部程序根据各类设备交接和性试验要求的耐受电压值，选定后自动进行测试并同步计时1min终止试验，带有面板式微型打印机，及时打印出被试品类型、耐压试验参数及耐受时间。
灭磁过电压测试仪技术指标3.1交流耐压试验⑴ 输出电压（AC）：可根据被试品电压等级和被试品类别选择耐受电压有效值3kV电压级：8kV～10kV～14kV～15kV～18kV～20kV～21kV～22kV～23kV～25kV可选6kV电压级：16kV～17kV～20kV～21kV～23kV～24kV～25kV～26kV～27kV～30kV～32kV可选10kV电压级：28kV～30kV～33kV～34kV～35kV～36kV～38kV～42kV可选⑵ 分辨率：0.01kV⑶ 测量准确度：±3%±2个字⑷ 测试计时时间：升压至设定值后自动计时1min停止输出⑸ 测试完毕,具有打印功能3.2带间隙过电压保护器工频放电电压试验⑴ 输出电压（AC）： 0.00～35.0kV ⑵ 分辨率： 0.1kV⑶ 测量准确度：±1%±2个字⑷ 测试间隔时间：≥15S⑸ 测试完毕自动计算三次平均值，并可选打印3.3 氧化锌避雷器直流1mA参考电压试验⑴ 额定输出(DC)：电压0-30kV 电流0-1000μA⑵ 测量范围：电流0-1000μA 电压：0-30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1%±1个字⑸ 具有残压自动泄放功能和打印功能3.4 其他参数⑴ 电源供电方式：AC 220V±10% 50Hz⑵ 环境温度： -10℃～+50℃⑶ 相对湿度： RH ≤ 80％ ⑷ 海拔高度： ＜1000米⑸ 外形尺寸：试验仪主机箱/长440×宽300×高300mm 试验变压器箱/长270×宽270×高290mm⑹ 重量： 主机：17kg 试验变压器：12kg4使用方法4.1
灭磁过电压测试仪用 途本套设备适用于绝缘子、互感器、电容套管、电力变压器、高压架空线等电力设备的工频耐压及科学研究。使用条件使用条件：户内海拔高度不超过1000米环境温度：-25℃～+40℃相对湿度：≤90%（20℃）时地震烈度VII级无导电尘埃无火灾爆炸危险不含腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率<3%设有一可靠接地点，接地电阻小于0.5Ω遵循标准JB/T9641-1999 试验变压器GB/1电力变压器GB/T311.1-1997 高压输变电设备的绝缘与配合GB/T16927.1-1997 高电压试验技术 部分 一般试验要GB/T16927.2-199高电压试验技术 第二部分 测量系统GB7328-87变压器和电抗器的声级测量GB8749-1998 调压器的通用技术要求成套设备组成部份本套设备由工频试验变压器、手动控制台、柱式调压器、分压器、保护电阻、局放仪及一些附件组成。主 要 技 术 参 数一、THW-150/300工频无局放试验变压器额定输入电压380V，额定输入电流394A额定输出电压300kV，额定输出电流0.5A额定容量150kVA二、TH-J2000D 300KV/150KVA 电源控制台控制台工作电源220V，控制台设有手动升压，耐压自动计时，耐压计时结束后自动降压至零位，另外本控制台有调压器零位启动和过流、过压保护，控制线路详见控制台原理线路图。三、TYDGZ-150/0.38柱式调压器额定输入电压单相380V额定输入电流395A额定输出电压0～420V额定输出电流357A额定容量150kVA四、TRF-400/300电容分压器额定电压300kV高压臂电容400pF低压臂0.4uF五、GR300-0.5A/5KΩ保护电阻额定电流0.5A，阻值5KΩ六、LBQ-150/0.38滤波器额定电流：395A，额定容量：150kVA成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。
总结选购灭磁过电压测试仪-大电流发生器适用场景来山东省威海市找天正华意电气设备有限公司(威海分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-18762195566,{QQ:805146545},地址:[平度市平安路2号]。
