不要错过这部精心制作的电容电流测试仪配电终端测试仪诚信为本产品视频！仅仅一分钟的时间，您将能够领略到我们产品的卓越品质和出色设计，发现更多令人心动的细节。

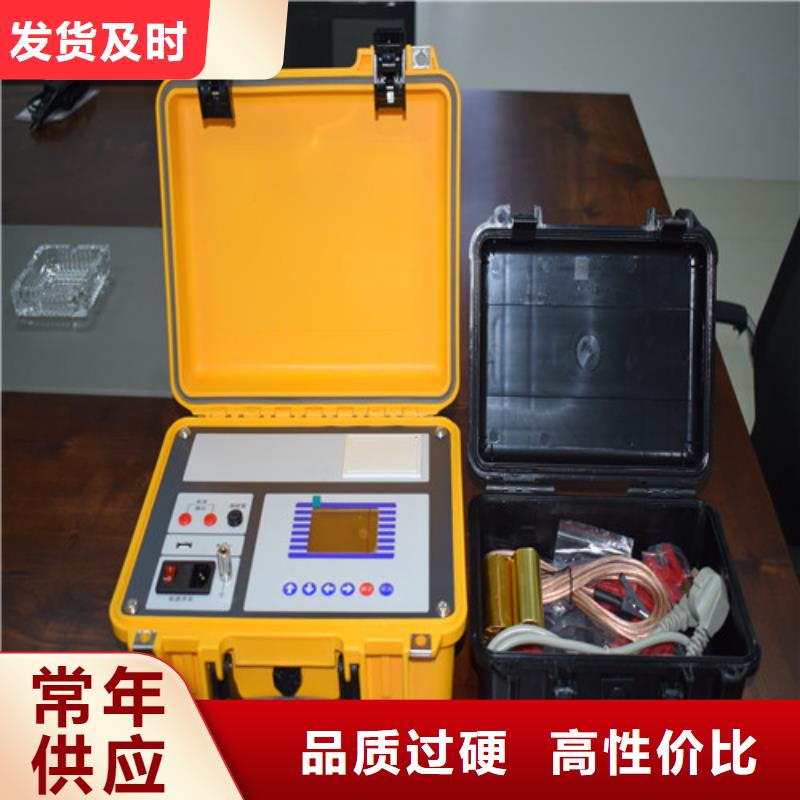

以下是:电容电流测试仪配电终端测试仪诚信为本的图文介绍
电容电流测试仪主要技术指标使用环境：温 度：15C~25C 相对湿度：＜80％（25C） 海拔高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：1）测量范围：电容：0.1μF～2000μF；电感：0.1mH～2H；2）分辨率（即模拟的标准调节细度）：电容：0.01μF；电感：0.01mH；3）电容允许误差：±（0.2％读数＋0.04％满量程）；电感允许误差：±（0.2％读数＋0.04％满量程）；4）其他参数：背景电容范围：50μF～2000μF；电压输入范围：（0~30）V；电流输出范围：（0~20）A；频率响应范围：40Hz~65Hz。四、工作原理图1工作接线图DRC-1型电容电感测试仪校验装置，其工作时的接线如图1所示。在检定过程中，将被检电容电感测试仪的电压输出端子U＋、U-分别和校验装置的电压输入端子Uin＋、Uin-连接，将被检电容电感测试仪的电流输入端子（钳形电流测试夹）和校验装置的电流输出端子连接。1.电容测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(1/jωC)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电容测量值C试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差C误差＝C试品?C，进而达到了对被检电容电感测试仪的“电容”测量功能进行检定的目的。
电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中,测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。
我公司常年生产销售:(山东泰安) 本地 便携式故障录波仪。以质量求生存，以信誉求发展，愿新老客户前来洽谈合作。
公司以良好的信誉、优质的产品、雄厚的实力、低廉的价格享誉全国30多个省、市、自治区、直辖市及国外，产品深得用户依赖。
公司在稳中求创新，与时俱进求发展的理念下发展状大，经过短时间的发展，现已初具规格，形成了一支思想正、作风硬、业务精的员工队伍。
电容电流测试仪仪器检定及钳形表配合电容电感测试仪特别使用说明一、本仪器必须在试品停电、完全放电条件下才能测试！！！二、本仪器输出交流电压15V/1.5V，功率150W，主要用于现场补偿电容器和电抗器的测量,在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意,有些计量院的电感标准的额定电流都较小,只有零点几安培, 造成误差较大)。仪器检定时应良好接地。三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。四、电压输出红色线从钳形表正面穿过到试品,方向不对,不能使用试品自动识别方式,此时测量的电感值也不正确。五、电流输入线一端接钳形表，一端接测试仪，不能悬空。六、使用电流输入线的方法如下：1、一端插入仪器,另一端插入钳型表, 插入钳型表时握住航空插头的后部， 对准钳型表端开口方向轻轻的旋转推入即可。2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出,不需旋转,以免损坏接头部分。七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。八、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳, 三相测量时, 需要连接黄色、绿色、红色、黑色线, 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。
