无需长篇大论,观看电容电流测试仪_配电终端检测装置让利客户视频,让你瞬间爱上我们的产品。


以下是:江苏苏州电容电流测试仪_配电终端检测装置让利客户的图文介绍

天正华意电气设备(苏州市分公司)宗旨以质量求生存,以信誉求发展,多年来凭借过硬的 便携式故障录波仪质量、良好的信誉服务、合理的价格不断拓展市场。目前生产经营多种规格型号的 便携式故障录波仪产品,不仅畅销全国30多个省市、自治区,还远销多个地区。我们拥有先进的管理经验、生产流程和质量控制手段,保证了为客户提供高质量的 便携式故障录波仪产品。在我们强调 便携式故障录波仪产品质量的同时还积j i与客户进行沟通,了解客户的需求,认识到我们的不足,并为客户提供专业和及时的售后服务。我们愿用我们的真诚带给您z u i大的满意,我们包含一颗热心欢迎您的光临.



江苏苏州电容电流测试仪确保将测试仪的电流输出端正确接到图7的开口三角N-L上。一般在二次的端子编号为N600和 L630。为了确保连接正确,可以按下列方法进行检查:用万用表分别测量PT二次侧三相电压和开口三角电压;将三相电压中的 值减去小值得到的差和开口三角电压比较,如果两者差不多,就说明找到的开口三角端是正确的;如果两者差别很大,则说明没有正确找到开口三角端。例如,测量得到三相电压分别为61V、60V、59.5V,则正确的开口三角电压应为1.5V左右,如果测量得到的开口三角电压仅为0.2V,说明所找的开口三角端不正确或PT开口三角连线已经断开(在现场实测中发现有多个变电站的PT 开口三角连线断开情况)。(6)选择正确的PT变比,也就是选择正确的PT接线方式。电容电流测试仪是通过选择PT连接方式和设定系统额定高压来确定PT变比的,这样对于试验人员会更方便、快捷。PT一般是采用100/3V的二次绕组连接成开口三角,但也有特殊的情况,有些变电站的PT采用100V二次绕组组成开口三角。为了确保选择变比的正确,可以通过测量组成开口三角的各绕组的电压来确定。(7)完成以上操作后,就可以使用电容电流测试仪进行电容电流的准确测量。

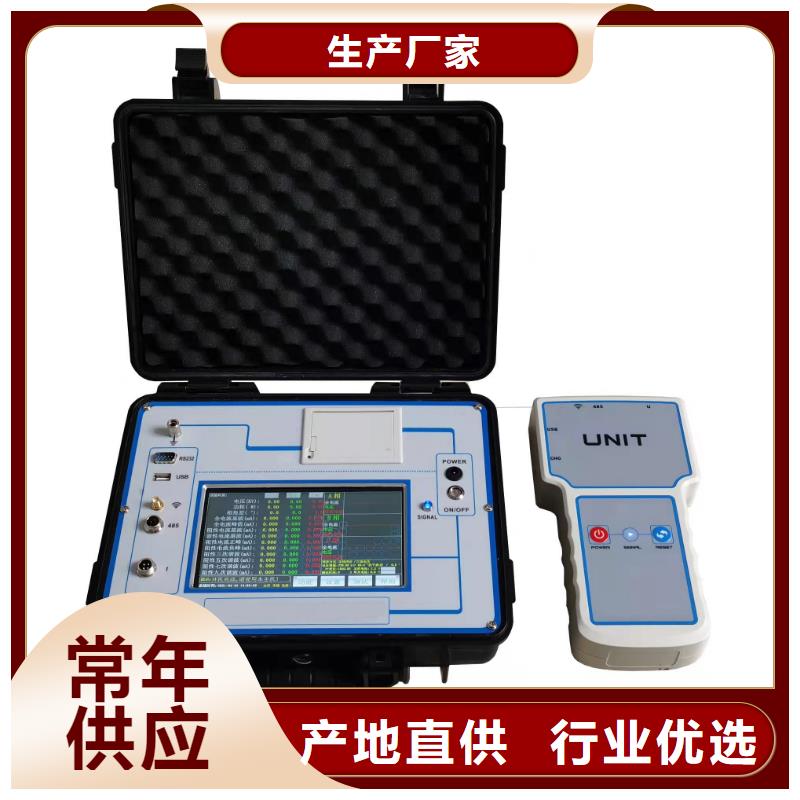

江苏苏州电容电流测试仪但是,现有的基于PT二次侧注入信号法的测试仪体积及重量较大,便携性较差不利于测试量较大的工况。并且,此类测试仪对于4PT连接方式的电网,测量精度极低,难以满足用户需求;需要改变PT连接方式才能准确测量系统电容电流。为解决这些问题,我公司在上一代基于PT二次侧注入信号法测试仪的基础上,经过重新研发设计,开发出新一代产品电容电流测试仪。采用全新硬件结构和速度更快的ARM处理器及AD转换器,内置全新的全数字变频逆变电源,效率高、发热量小、体积小、重量轻。与前一代相比,新一代体积和重量都大大减小,更加便于携带和现场测试。针对4PT连接方式内置变压器中性点信号注入测试法和补偿电容器中性点信号注入测试法,以解决4PT连接方式电网电容电流测试精度不高的问题。在任何时刻(包括测量过程中)都可准确测量零序3U0电压,从而便于用户判断系统工作状态;并且在测试过程中,如果零序3U0电压过高可自动停止测量过程。该测试仪采用工业彩色液晶屏(强光下可读)、中文菜单、人机交互更加友好,并且具备U盘存储和数据打印等功能。接线简单、测试速度快、测试稳定性和数据准确性高,大大减轻了试验人员的劳动强度,提高了工作效率。

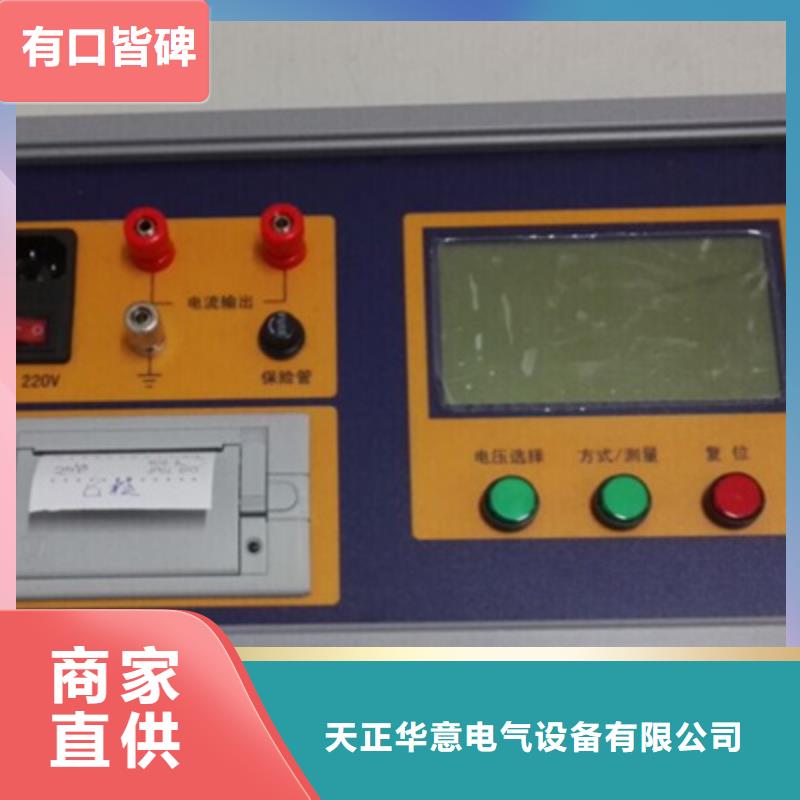

江苏苏州电容电流测试仪使用条件环境温度 -10℃~50℃环境湿度 ≤85%RH工作电源 AC220V±10%电源频率 50±1Hz仪器功率 200W五、面板介绍图1Ua、Uo:测试线电源电压输出端;ua、 uo :测试线采样电压引入端;电流输入:电流钳接线引入端;电源开关:接通和断开交流电源;:仪器接地端子液 晶 屏:显示操作提示及测量数据键 盘:仪器各种功能的操作打 印 机:打印各种测量数据六、操作说明当仪器按要求接好测试线及电源线后,打开电源开关,液晶显示开机界面,如下图所示:图2延时两三秒钟后液晶显示主菜单,如下图所示:图3如果需要电容测试,在主菜单画面下,按↑ ↓键,选择 电容测试 后,按 确认 键,进入电容测量设定画面,如下图所示:图4在电容测量界面,按↑ ↓键选择被测电容类型,按 确认 键进入如下显示界面(选择单相电容):图5经过几秒钟时间,显示测试结果如下图所示:图6如果要打印数据,请按打印键,存储数据请按F1键,如果还需测量同相电压下的其他单相电容,可按返回键返回电容测试界面,将电流钳夹到被测电容上,按确认键重新测量。在电容测量界面,如果要测试三相电容,请按↑ ↓键选择被测三相电容类型,此时屏幕会根据三相类型显示当前需要测试哪一相,请根据所选择的相接线,比如如果选择三相△型电容测试,屏幕首先显示的界面
