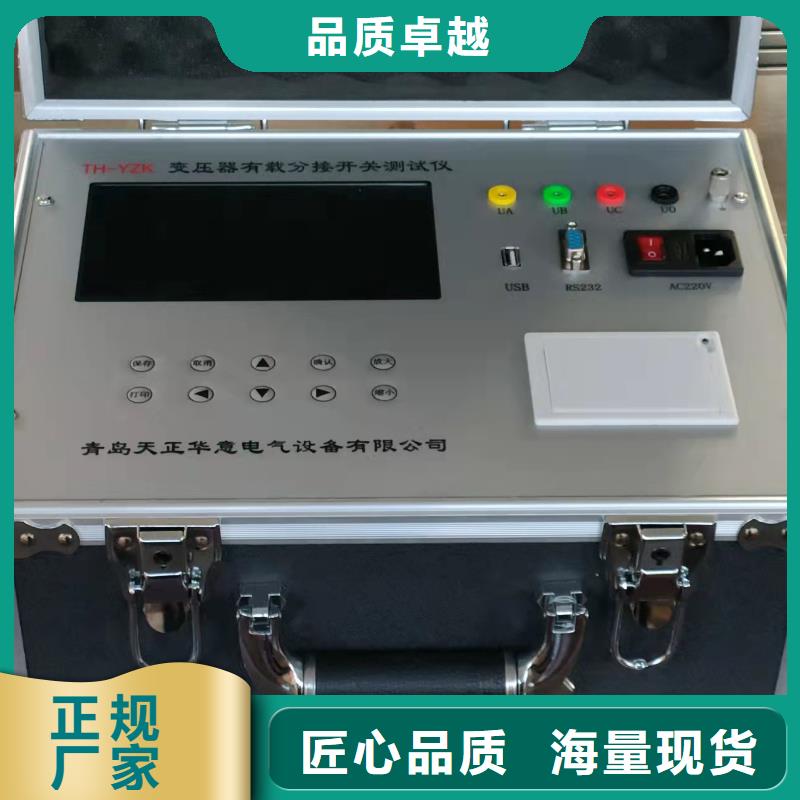

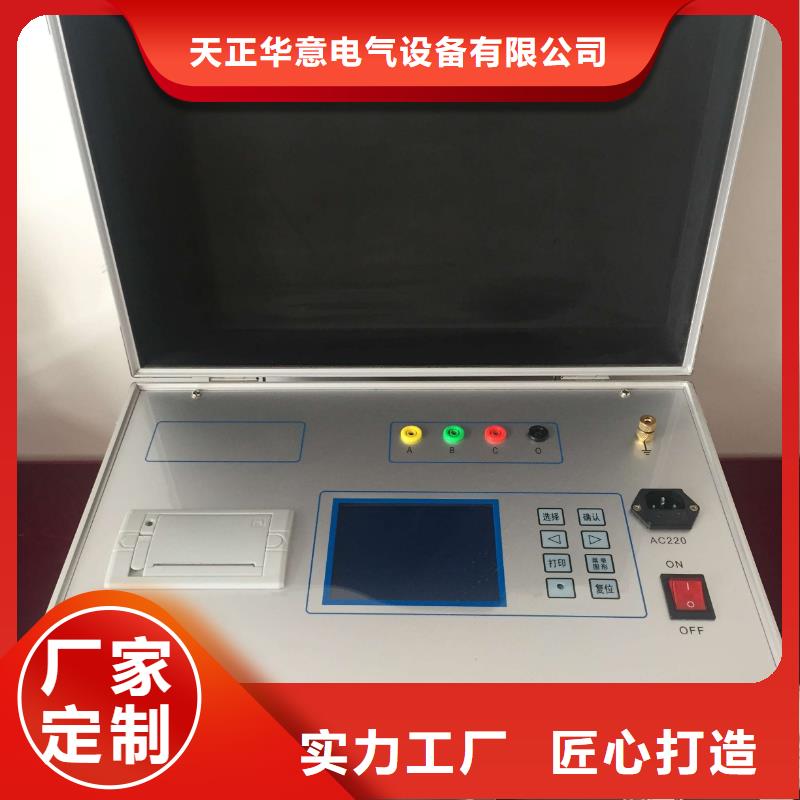

变压器有载开关测试仪,雷电冲击发生器有实力有经验

变压器有载开关测试仪本测试软件具有脱机分析或重新编辑试验报告功能，将数据导入到办公室电脑中，可对测试波形重新进行分析或编辑。8. 本装置采用一体化结构，便于现场携带，测试接线简单方便9. 测试软件功能：①.状态参数自学习功能。试验中需要实时计算相位与相差，准确提供初始参数。程序设计了自建、自动更新基准功能，每次测试前仪器自动获取试验的电压、电流、频率、相位数据做为试验的基准参数，与开关动作过程中动态实时参数进行比较，测试触发盲区极少，大大提高了试验触发的可靠性，并缩短了试验时间。②.本装置采用彩色液晶显示，实时曲线快速走屏，真实反映试验变化过程。③.本测试软件设计有自动测试及手动测试功能，对录制波形能再次进行播放，放大，缩小，编辑等功能④.内存压缩存储技术，预触发记录深度可达6通道多800个周波深度，为数据分析提供了丰富的原始资料。⑤.程序及操作系统装载在固态硬盘上，不使用碟片磁盘，封闭对存储器写操作，使存储器得到有效的保护。⑥.测试软件可以在WIN2000. XP和WIN7系统下对数据进行编辑分析。自动生成测试报告，测试数据及波形可以导入或导出。2.2 主要技术指标2.2.1 工作环境条件1.环境温度：-20℃～50℃；2.环境湿度：≤80%；3.海拔高度：≥2000m。2.2.2 工作电源1.单相电压：220（1±10%）V；2.频率：50Hz±1Hz；3.波形：正弦，波形失真率≤2%。2.2.3 仪器内输出试验电源1.交流输出电源频率：40Hz～60Hz（频率可调）；2.交流输出电压范围：三相四线0～800V(电压可调) ；3.交流输出容量：额定1000VA；4.交流电源波形畸变率：≤3%；5.交流电源电压相角：120°，相角差≯120°±1°。6.直流电流输出范围：0.3A、1A(两档可选)2.2.4 仪器测试精度1.同步采集通道数：62.采集数据精度：16位3.采集速度：200 k/s/通道4.采集板高速缓存深度：8 M byte FIFO5.电压量程：0V～800V。6.电流量程：0mA～100mA、0A～10A；7.电压、电流传感器精度：0.2级；

变压器有载开关测试仪变压器有载分接开关参数测试仪一、论述测试方法及测试标准1.1长期以来在现场采用直流方法试验存在的问题长期以来，电力行业在变电站现场检测变压器有载分接开关的过度波形，一直采用直流方法进行试验，所获取的波形与分接开关制造商出厂试验波形进行比对。由于分接开关制造商出厂试验波形是对裸开关进行试验，而在变电站现场检测是在变压器有载分接开关带绕组状态下进行的试验，开关带绕组状态下电路中存在电感和电容量，使得直流试验电流通过绕组在开关切换时不能突变，造成测试出的过度波形两者差异很大，在分析波形时会出现无法判读等问题，使开关制造商与开关使用方在判断开关故障时产生很大争议。目前使用的《直流法有载开关测试仪》在开关带绕组状态下进行测试时，要求对波形要做滤波处理(仪器内设有滤波处理功能)，经过滤波处理后的开关过度波形是不真实的波形，不能真实反应出有载开关在开关动作过程中存在的缺陷。从技术方面分析，《直流法有载开关测试仪》由于受测试技术方法和技术能力的限制，在使用过程中还存在诸多不足，主要表现在以下几个方面：a) 直流测试由于其测试原理、技术能力等原因，有时测试获取的波形与制造商给出的波形差异较大，无法给出准确分析结论。诺在现场吊出分接开关，甩开绕组再进行检查、试验，必将影响新设备、大修后设备的投运。为防止分接开关事故，有些地方甚至将无法判定分接开关是否存在缺陷的变压器改做无载调压变压器运行。b) 直流试验方法仅适用于绕组中性点处并有中性点抽出的有载分接开关测试，对绕组中性点以外的其它位置(线端、中部等)处的有载分接开关以及单相变压器有载分接开关不能测试。c) 测试出的部分直流波形有异常,但无法判定分接开关动作特性是否正常，诺投入运行，不能保证分接开关的运行。d) 近年来在变压器设计上采用了很多新技术，如电抗式分接开关、真空断路器式分接开关等使用，直流测试方法已不能满足现场试验需要。
