便携式电量分析仪

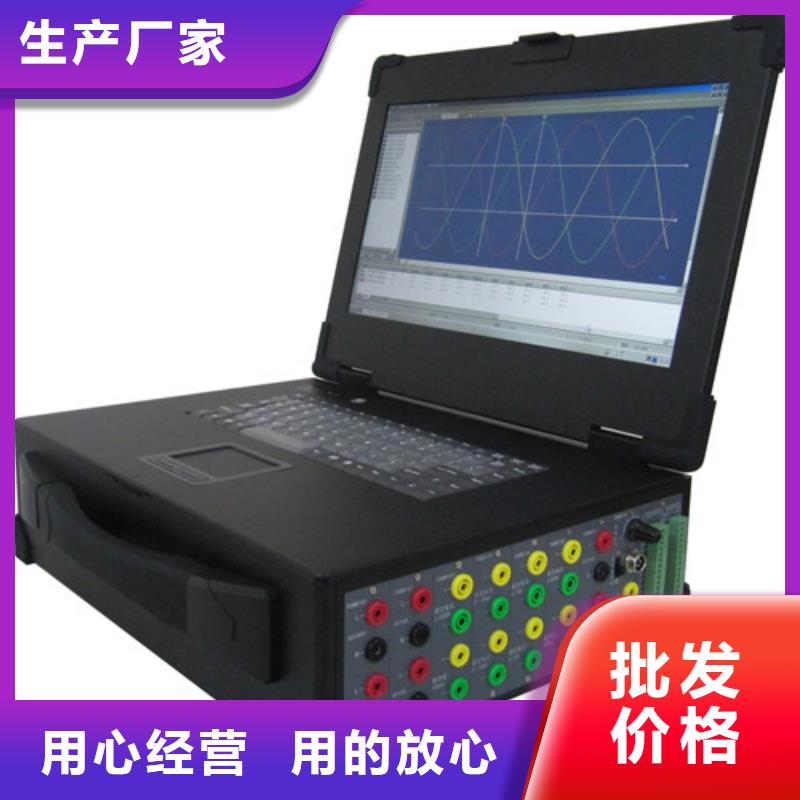

录波仪便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。基于DSP的先进数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率， 为100K/S，可用于暂态电气信号的录制分析。采用先进工控内核，结合嵌入式操作系统，、可靠地实现数据高级处理、传输、存储、显示功能。录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。录波仪主要功能包括：故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在 存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。实时监测：录波仪接入了16路开关量、18路模拟量。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路， 21次）、矢量图（多4组，每组多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。

录波仪运算组合分析程序运算组合程序使用户可以对仪器的通道数据进行二次运算，运算符号包括，加，减，乘，除，积分五种，运算所得的波形还是以示波器的形式展现。运算组合设置界面如图17所示注意：运算组合，参数统计，交叉图形，频谱分析和谐波分析等功能都是针对示波器当前时间窗口的曲线进行运算组合运算后所得的数据还是以示波器形式展现，并且时间窗口的长度与原始数据一致，进行组合运算时，各运算后的通道名称可以重新定义如图17所示，当某一通道后的运算变量有一项不为0时，该通道就会被选择，如果通道全部为0则该通道不会在运算后显示。图17组合运算参数设置3.12 交叉图形程序交叉图形程序使用户可以对所采集的任意通道数据进行相关性分析，按照图18所示的设置界面，选择某一通道作为X轴，某一通道作为Y轴就可以绘制示波器当前时间窗口对应波形的关系特性曲线。例如选择同一通道作为X轴和Y轴时，此时的关系为Y=X曲线。其对应曲线为一条过0点，斜率为1的直线如图19所示图18 交叉图形工具通道选择图19 交叉图形关系曲线3.13 傅里叶分析频谱程序仪器软件系统还内置了频谱分析程序，将示波器的数据定位在某一时间窗口，点击频谱分析后，在图20参数设置界面选择要进行分析的通道，仪器会自动计算数据的傅立叶频谱，并绘制频谱曲线如图21所示。注意在进行频谱分析时请确保信号的当前时间窗口数据点数为128至2000之间，如果要分析的信号为周期信号，请确保示波器的当前时间窗口展示的是信号的完整周期
