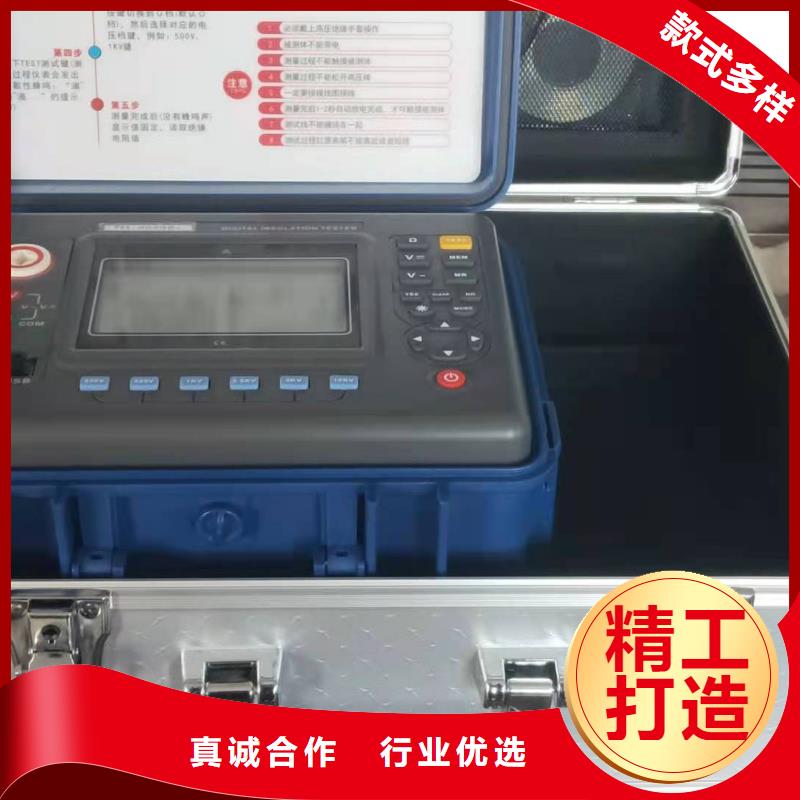

水内冷发电机绝缘测试仪,直流电阻测试仪可定制

浙江嘉兴水内冷发电机绝缘测试仪电池充电本机外配专业充电器。给本机充电，充电一般在市电充至3小时充满。电池充满的标志是充电器上的红灯变成绿灯。开机测试前，观察本机电池能量是否满足，开机界面有电池状态显示，电池欠压时显示半格电，严重欠压时显示闪烁，并付有风鸣器叫声。此时要给仪器及时充电，充满电后才能使用。五、注意事项1、确认接线无误（注：测试线禁止拖地）后开机测试，“高压输出”灯亮表示有高压输出，此时严禁碰触高压线！测试过程中严禁拔插测试线或是短接输出，以免危及人身和损坏仪器。2、使用仪表内部电池测量时显示暗淡或开机不显示，表示电池电量不足，应及时关仪器并充电。注意：测试显示电压超出选择的额定电压很大时，并长时间不能稳定时请不接负载测试看电压是否正常。如果还不正常请充电，充电充满再次空测试电压，电压正常便是电力不足及时充电。3、长期不使用仪表时应定期对电池充电（一个月一次）。不使用时和充电时要关仪器。4、仪表存放于干燥，无尘、无腐蚀性气体的环境中。5、测试大容量容性负载时，试验完要保证有足够的放电时间，放电完毕后方可拆卸测试线。（特大容性负载放电超过1分钟）6、仪表未接被试品时测得的绝缘电阻显示值一般达到T级（1T＝1000G），此值一般是随机无穷大值，如同测试空气，不具备实际意义。7、若仪表出现故障，应请专职维修人员或寄回本公司修理，不得自行拆开仪表，否则造成的损失我公司不予负责。( 特别注意：测试过程中不要接触高压输出线，测试线接好后方可开机测试。切忌输出高压时将测试输出线短接。)六、随机附件：测试线三根，充电器一个，说明书一份，合格证一张本仪器保修三年，终身维修

浙江嘉兴水内冷发电机绝缘测试仪电池检查及更换仪表在接通电源工作时，显示屏若显示“ ”欠压符号，表示电池电量不足，应更换新电池。4.2 测试将仪表E端接试品的接地端（或一端），L端接试品的线路端（或另一端）。将选择开关置所需的额定电压位，显示屏首位显示“1”，表示工作电源接通。按一下高压开关按钮，高压指示灯点亮，显示屏上显示的数值就是被测试品的绝缘电阻值。当试品的绝缘电阻值超过仪表量程的上限值时，显示屏首位显示“1”，后三位熄灭。注：测量时，由于试品有吸收、极化过程，绝缘值读数逐渐向大数值漂移或有一些上下跳动，系正常现象。4.3 G端（保护环）的使用测量高绝缘电阻值时，应在试品两测量端之间的表面上套一导体保护环，并将该导体保护环用一测试线连接到仪表的G端，以试品表面泄漏电流引起的测量误差，保障测试准确。4.4 关机读数完毕，先按高压开关关断高压，高压指示灯熄灭；再将旋钮拧至OFF关闭电源。对电容性试品还应将试品上的剩余电荷放完，再拆下测试线，以免电击伤人。本仪器性能符合国际标准 IEC61010-1：2001。本仪器执行标准 Q/BY 003-2002。1 性能特点 适于在各种电气设备的维修、试验及检定中作绝缘测试。 31/2LCD大屏幕数字显示，分辨率高,读数方便 有四种额定绝缘测试电压，负载能力强。 操作便捷，携带方便，准确、可靠、稳定。 低耗电、12V/1.8AH锂电池供电，使用时间长。（或采用交流AC220V供电 电池电压不足，有欠压标志符 具有防震、防尘、防潮结构，适应恶劣工作环境。 保护功能完善，能承受短路和被测电器残余电压冲击。

浙江嘉兴水内冷发电机绝缘测试仪注意事项及其它请注意，L为高压端！E为地端,必需接大地！ 四、操作方法开机进入初始设置画面（图一）初始设置画面（图一）4.1 测量图标 处于选中状态，下面显示5.0KV表示测量电压。1）按增大，减小键 增大/减小测试电压2）按功能键在可以使 测量图标 时钟图标 存储图标 设置图标 循环处于选中状态3）按确定键1秒以上，启动测量，显示测量画面显示测量画面5.0kV 表示测试电压 500G 表示测量的瞬时值表示测量过程中的时间 表示测量15秒 的数值01表示测量1分钟 的数值10’表示测量10分钟 的数值DAR 吸收比DAR ＝ R60s/R15s PI 极化指数 PI ＝ R10m/R60 4）测量过程按确定键，测量结束，显示放电画面（放电画面639V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等待放电完毕，建议用户对试品进行人工放电。5）放电完毕之后，进入测量结果存储画面（图四）测量结果存储画面（图四）其中2014-09-10 为当前存储日期其余左半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[000] ：表示测量数据存储的序号按功能键在可以使 存储 退出 000 循环处于选中状态。在 存储 退出 处于选定状态时候按确定键回到初始设置画面[000] 处于选中状态时候，按功能键在可移动选中的位，按增大，减小键修改序号。4.2当存储图标 处于选中状态1）按确定键，进入查看存储数据画面（）左半部分数据与测量画面一样，请参考显示测量画面（ 表示测量序号4）按增大，减小键使处于选中状态，右边显示此序号的数据5） 按功能键 翻页6）按确定键 回到初始设置画面（图一）4.3当设置图标 处于选中状态1） 按启/停键，进入设置画面（图七）设置画面（图七）2）按功能键使 时间 声音 参数 序号 语言 退出循环处于选中状态。3）按增大，减小键 改变相应的设置4）按确定键 回到初始设置画面4.5当时钟图标 处于选中状态1） 按启/停键，进入时钟调整画面时钟调整画面（图八）2）按功能键使 退出 设置 时钟数字循环处于选中状态。3）按增大，减小键 改变相应的设置4）30℃为当前温度，不需要修改。5）按确定键 回到初始设置画面
