准备好领略【一次通流加压模拟带负荷向量试验装置工频交流耐压试验装置性价比高】产品的风采了吗?我们的视频将带您领略产品的每一个细节,从外观到内在,从功能到性能,让您了解它的独特之处。
以下是:【一次通流加压模拟带负荷向量试验装置工频交流耐压试验装置性价比高】的图文介绍
一次通流加压模拟带负荷向量试验装置分机对时校准显示菜单6.3.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换,无线通讯过程中,接入信号应始终保持不变做为相位参考基准,分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度,分机根据测试点定义对应的测试组和相别,按“发送”将分机测试数据对应存储到主机显示屏幕的位置,测试过程分机可随时对已测试过的信息进行读取查阅,待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储(见图7)。图7分机测试通讯、定义组别、存储、回传信息显示菜单6.3.3 分机操作待分机测试的电压或电流幅值数据稳定后,按“发送”键分机将被测试点的电压(或电流)幅值及相对于参考基准的相位信息通过无线通讯发送至主机,同时主机将数据再次反馈给分机进行有效确认;改变测试组别时按“F”键,通过方向键进行修改,电压电流相别各有9组供选择,若无操作10s退出编号修改界面;测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据;通过分机主菜单“数据回传”,可提取主机已存储的所有信息,通过方向键翻看存储数据。 一次通流加压模拟带负荷向量试验装置 电位差数字相位伏安表 电位差双钳相位伏安表 电位差双钳数字相位伏安表 模拟一次负荷法继电保护相位检验装置 三相通流加压模拟带负荷继电保护向量检测装置 六相微机继电保护校验仪 三相智能相位伏安表 继电保护相位测试装置 无线相位伏安测试仪 智能变电站投运前继电保护向量检查装置
天正华意电气设备有限公司(黄山分公司)以“”、“诚信协作”、“互助共赢”为公司理念,以推广和应用为己任,始终把高新技术【便携式故障录波仪】产品作为对未来市场竞争的积j i把握,积j i开拓国内外市场,并一如既往的积j i配合客户所需。放眼未来,我司将发展成为具有一定规模和影响力的专业厂商。我们真诚地期待与您的合作!

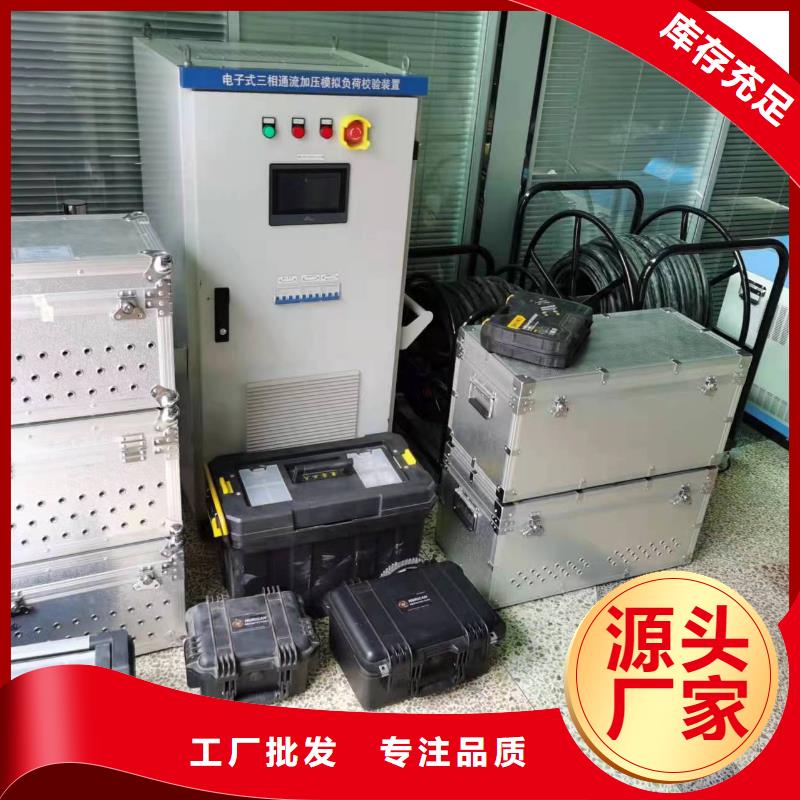

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护,在中压和高压侧短路,低压侧加压的情况;110V/100A、220V/50A、440V/25A一般用于变压器差动保护,对低压和高压侧短路,中压侧加压的情况;440V/25A、880V/12.5A一般用于变压器差动保护,对中压侧和低压侧短路,高压侧加压的情况;其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A,用于母线及间隔回路通流试验;Ⅱ路电源接三相工频电压转换输出10kV/0.2A,用于对PT一次加压做为参考相位基准,验证PT变比、极性、相位关系是否正确;电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门,接好输入电源线及2路输出线后,启动送电,合上左上角控制开关,待显示屏进入登录界面后合上输入开关,并根据试验项目需要合上输出开关,变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app,左上角会显示“模拟负荷调试(未连接)”,请点击右上角三个点,选择连接设备,已匹配设备列表中有 “MNFH-xxx”的蓝牙设备,点击连接。成功连接后左上角会显示“模拟负荷调试(已连接)”,蓝牙连接前的平板所有设置均为无效设置,蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空,请关闭软件,到系统设置——蓝牙——可用设备——选中MNFH-xxx,并输入配对密码1234,待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时,Ⅰ路输出方式:升流输出,Ⅰ路输出端选择:10V/200A 升流器;b) 变频电源连接三相阻抗变换装置时,输出方式:升压输出,Ⅰ路输出端选择:根据阻抗变换装置连接关系做一一对应;c) 变频电源直接输出时,输出方式:升压输出,Ⅰ路输出端选择:电源输出;6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时,Ⅱ路输出方式:升压输出;变频电源Ⅱ路直连时,Ⅱ路输出方式:电源输出;平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时,先输入设置值,再按输入值左侧灰底黑字描述部分,待设置值由黑色变为灰色,说明设置成功。以变频源Ⅱ路连接升压装置为例,Ⅱ路电压设置5.7kV,并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色,说明设置成功。如果Ⅱ路电源处于启动状态,输出相电压为5.7kV。在平板设置与实际接线一致的情况下,平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。

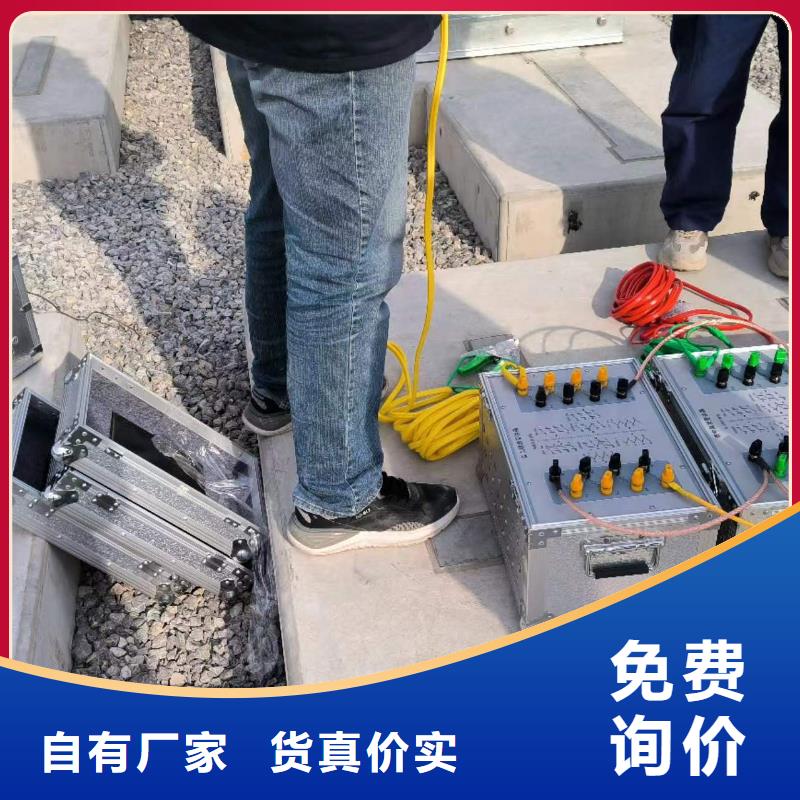

一次通流加压模拟带负荷向量试验装置220kV、110kV母线差动保护、线路方向保护检验(1)试验准备检查全站刀闸、断路器均在分闸位置;检查全站CT二次回路,禁止CT二次回路开路。(2)接线位置及顺序装置工频高压转换装置输出的三相电压10kV由#1PT间隔21P-D1接地连接排处接入;在#1主变高压侧套管接线处对220kV侧#1母线三相通流,按照对应检测回路关系操作开关分合及接地刀闸,完成220kV母线差动、线路保护检验;测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。装置工频高压转换装置输出的三相电压10kV由#1PT间隔11P-D1接地连接排处接入;在#1主变中压侧套管接线处对110kV侧#1母线三相通流,按照对应检测回路关系操作开关分合及接地刀闸,完成110kV母线差动、线路保护检验;测试完毕倒换主变开关对#2母线三相通流验证任一间隔即可。(3)试验电流估算220kV侧母线:开关CT变比1600/5,为方便读数和测量,预加一次电流160A,二次侧0.500A,对应母联与各间隔回路通流检验时,对施加的三相高压电压与三相大电流移相输出,一次就可检验出母线差动保护和线路保护。110kV侧母线:开关CT变比2000/5,为方便读数和测量,预加一次电流200A,二次侧0.500A,对应母联与各间隔回路通流检验时,对施加的三相高压电压与三相大电流移相输出,一次就可检验出母线差动保护和线路保护。10kV侧母线:开关CT变比4000/5,为方便读数和测量,预加一次电流200A,二次侧0.250A,对应母联与各间隔回路通流检验时,施加的与三相大电流,一次就可检验出母线差动保护。备注:为节约后续试验准备工作,缩短测试时间,对母线三相大电流通流时改换测试间隔时可不必中断输出(设备选择具有三相电流平衡自动调整模式,完全保证在母线线路阻抗不平衡状态下装置输出的三相电流幅值平衡及相位互差120°),该间隔检验结束后即可将另一间隔接地刀闸合上,然后再拉开已检验过的接地刀闸间隔回路,电流输出控制选择“电流平衡模式输出”即可。
