想知道局部放电检测仪_交直流标准源优选原材产品有多棒？看视频就够了，它比千言万语都更有说服力！

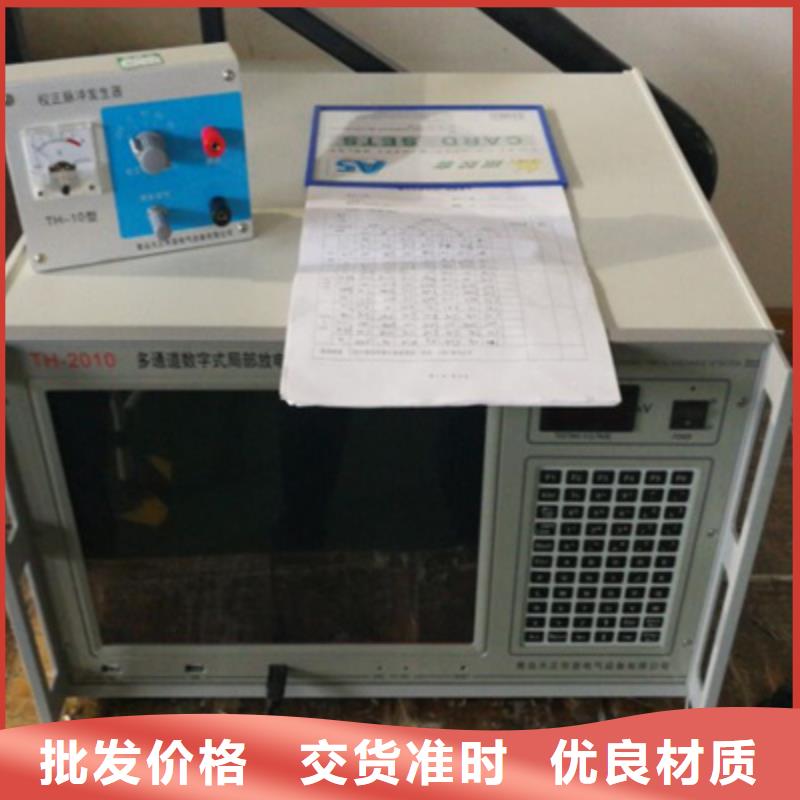

以下是:局部放电检测仪_交直流标准源优选原材的图文介绍
天正华意电气设备(阜阳市分公司)座落于安徽阜阳的 便携式故障录波仪生产基地，拥有“ 便携式故障录波仪之乡”美誉。主要生产 便携式故障录波仪等产品。我公司成立迄今，正是由于各界朋友们对于我们的持续支持与关怀，及本公司全体同仁辛勤的耕耘与付出，使公司持续发展与茁壮成长。展望未来，我公司人怀着感恩之心，来回馈社会，服务顾客。
局部放电检测仪放电类型和放电源的辨认先介绍一下示波屏上的椭圆轨迹，它是顺时针方向旋转，正零标脉冲表示试验电压开始由负变向正极性；负零标脉冲则与之相反，两零标间的中点为试验电压的正、负峰值部位。从椭圆上的放电图形辩认放电类型以及识别各种干扰是一门技术性很强并需有丰富实践经验的学问（再结合其他方法予以确认）。CIGRE（国际大电网会议）也为须此专门编了放电图形识谱的小册子，它是根据放电图形中放电位置、移动与否，正负半周的放电幅值一致程度以及放电幅值随试验电压及加压时间的变化特征来判断的，这里只能粗略加以介绍。一般来说来，视为真正的内部气泡形成的局部放电，其主要特征是放电大多产生在靠近试验电压峰值前上升部位的两半周内。（1）典型的内部气泡局部放电（见图五），波形特征：a放电主要显示在试验电压由零升到峰值的两个椭圆相限内。b在起始电压 Ui时放电通常发生在峰值附近，试验电压超过 Ui时，放电向零位延伸。c两个相反半周上放电次数和幅值大致相同（相差至3：1）。d放电波形可分辨。这里又有几种情况：1）如果放电幅值随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电；2）如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。图 五（2）金属与介质间气泡的放电（见图六 a），波形特征：正半周有很多幅值小的放电，负半周有少数幅值大的放电，幅值相差可达10：1。其它同上，典型例子是绝缘与导体粘附不佳的聚乙烯电缆放电。如果随试验电压升高，放电幅值也增大，而且放电波形变得模糊，则往往中含有不同大小多个气泡，或者是外露的金属与介质表面之间出现的放电
局部放电检测仪仪器基本操作5.1仪器开启/关闭按下按钮，开机画面显示在屏幕中。若要关闭仪器，长按 按钮。概要信息设备在进入正常运行状态后，显示系统主菜单。主菜单界面下显示有“暂态地电波超声波特高频高频电流检测记录系统设置等选项。在界面上方，显示当前时刻和电池电量状态。系统设置系统设置界面对系统的基本信息进行浏览设置。?存储目录试验过程中数据库文件和图片文件保存的位置。注:记录数据可在“首页-检测记录”查看。若新建一个已存在的目录，则会直接将之前目录中数据清空，请谨慎操作。所有数据存储路径在设备系统可对接RFID设备实现对应数据的智能读写操作。?蓝牙设备搜索并连接周围可用的蓝牙设备。?音量调节调节系统输出音量大小?日期和时间修改系统的时间和显示日期恢复出厂设置将系统中试验过程中产生的数据和图片进行清理，在没有导出数据之前，请谨慎操作设备信息软件版本，硬件版本以及系统发布日期。测量TEV试验有4种显示图：波形图，PRPD图，PRPS图，统计图。在运行状态下，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行TEV试验相关参数设置。?数据区当前测量过程中的值、背景值和当前值?历史极值区当前测量过程中近的20个周波的值。?图表区波形图—当前测量数据波形，根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—二维图谱，放电相位分布图谱，显示放电水平、相位以及峰值频次的关系，其中纵轴代表放电水平，横轴代表相位0-360度，不同的像素颜色代表不同的峰值频次。PRPS图—三维图谱，脉冲序列图谱，显示时间、相位及放电水平的关系，纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。
局部放电检测仪特高频(UHF)电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于并激发频率高达数GHz 的电磁波。局部放电检测特高频法基本原理是通过UHF 传感器对电力设备中局部放电时产生的特高频电磁波）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测定位以及缺陷类型识别等优点。 特高频测量原理图3.4高频电流互感器（HFCT）高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HFCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆变压器电抗器开关柜等中高压设备的局部放电信号检测。利用HFCT 套接电气设备接地线的检测属于非侵入式的检测方法, 被检测设备不需要停运，简单可靠。
