以下是:雷电冲击发生器直流电阻测试仪超产品在细节的产品参数
产品参数
产品价格666/台
发货期限1
供货总量1000
运费说明含运费
小起订1
质量等级0.05
是否厂家
产品材质铝合金
产品品牌青岛天正华意电气
产品规格158
发货城市青岛
产品产地青岛
加工定制
产品型号TH
可售卖地全国
产品重量5
产品颜色
质保时间三年
外形尺寸158
适用领域电力电气
质量认证9000
产品功率15
工作温度45
以下是:雷电冲击发生器直流电阻测试仪超产品在细节的图文视频
雷电冲击发生器直流电阻测试仪超产品在细节
  • 雷电冲击发生器直流电阻测试仪超产品在细节
  • 雷电冲击发生器直流电阻测试仪超产品在细节
  • 雷电冲击发生器直流电阻测试仪超产品在细节
  • 雷电冲击发生器直流电阻测试仪超产品在细节
  • 雷电冲击发生器直流电阻测试仪超产品在细节
雷电冲击发生器直流电阻测试仪超产品在细节,天正华意电气设备(常州市分公司)专业从事雷电冲击发生器直流电阻测试仪超产品在细节,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,发货地:平度市平安路2号,以下是雷电冲击发生器直流电阻测试仪超产品在细节的详细页面。 江苏省,常州市 公元前547年,吴王余祭封季札于延陵,此为常州文字记载名称。常州之名源于常熟,“常”意为“永恒不断”之意。公元589年,于常熟县置常州,后割常熟县入苏州,遂移常州治于晋陵,常州之名由此始来,历朝均为郡、州、路、府治所,曾经有过延陵、毗陵、毗坛、晋陵、长春、尝州、武进等名称。常州市是上海大都市圈和苏锡常都市圈重要城市,国务院批复确定的长江三角洲地区中心城市之一、先进制造业基地和文化旅游名城、历史文化名城。常州市境内景点有春秋淹城旅游区、茅山、中华恐龙园等。

雷电冲击发生器直流电阻测试仪超产品在细节视频已经精心制作完成,它将以全新的方式展现产品的独特魅力,让您为之倾倒。


以下是:雷电冲击发生器直流电阻测试仪超产品在细节的图文介绍

雷电冲击发生器直流电阻测试仪超产品在细节

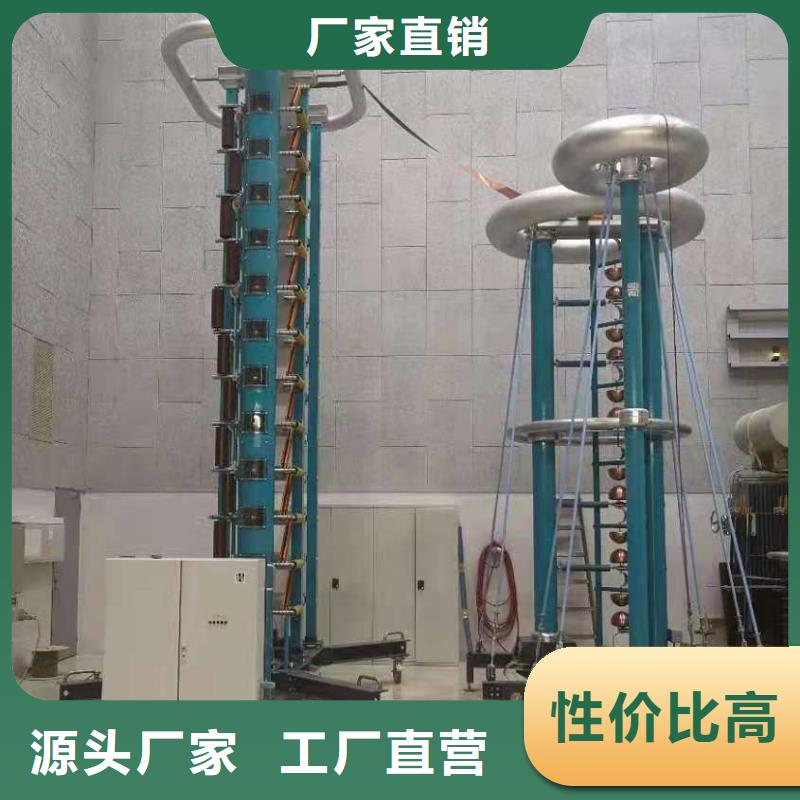

雷电冲击发生器 测量系统结构说明如下:测控一体化工作台为两联柜形式,显示器、键盘鼠标放置在桌面上,计算机主机、示波器、隔离滤波电源、UPS放在办公桌内,继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后,系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台,工作方式的设置由测控软件(具有软件著作权)自动完成。其带宽100MHz,标称分辩率达9bit,采样速度达2.5GS/s,记录长度10M,通道2个;可记录雷电全波、操作波和雷电截波。用户只需根据界面提示,输入各项试验条件即可(用户也可选择其它示波器)。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪(仪器具有PTB校准)校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K %标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道,采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(*.DAT)的格式存盘,从硬盘中读出并显示在屏幕上,帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ,在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能, 输入文字,绘制和插入电路接线图,插入试验波形图,存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能,方便用户分析波形。



雷电冲击发生器电缆的超低频耐压试验方法1、将与试品相连的电器设备全部脱离试品电缆。2、采用10000V兆欧表对试品电缆各相分别进行绝缘电阻试验,记录试验值。3、试验电压峰值:Umax=3Uo,其中Uo为电缆导体对地或金属屏蔽之间的额定工作电压。例如:额定电压为10KV电缆,单相额定电压 Uo:Uo=10/√3kV所以试验电压峰值为:Umax=3Uo=3×10/√3kV=√3×10kV=17.32kV4、试验时间:3分钟。5、可分相进行测试。试品电缆的电容值在试验设备负载容量能力范围内时,可将试品电缆三相线芯并联后,同时进行耐压试验。6、用随机附带的专用柔性连接电缆将试验设备与试品电缆按图9所示的方法相连接。合上电源,设定好试验频率、时间和电压以及高压侧的过流保护值、过压保护值,然后开始升压试验。升压过程应密切监视高压回路,监听试品电缆是否有异常响声。升至试验电压时,即开始记录试验时间并读取试验电压值。7、试验时间到后,仪器自动停机。试验中若无破坏性放电发生,则认为通过耐压试验。8、在升压和耐压过程中,如电流异常增大,电压不稳,试品电缆发生异味,烟雾或异常响声或闪烙等现象,应立即停止升压,停机后查明原因。这些现象如果是试品电缆绝缘部分薄弱引起的,则认为耐压试验不合格。如确定是试品电缆由于空气湿度或表面脏污等原因所致,应将试品电缆清洁干燥处理后,再进行试验。9、试验过程中,如果遇到非试品电缆绝缘缺陷使仪器出现过流保护,在查明原因后,应重新进行全时间连接耐压试验。不得仅进行“补足时间”试验
