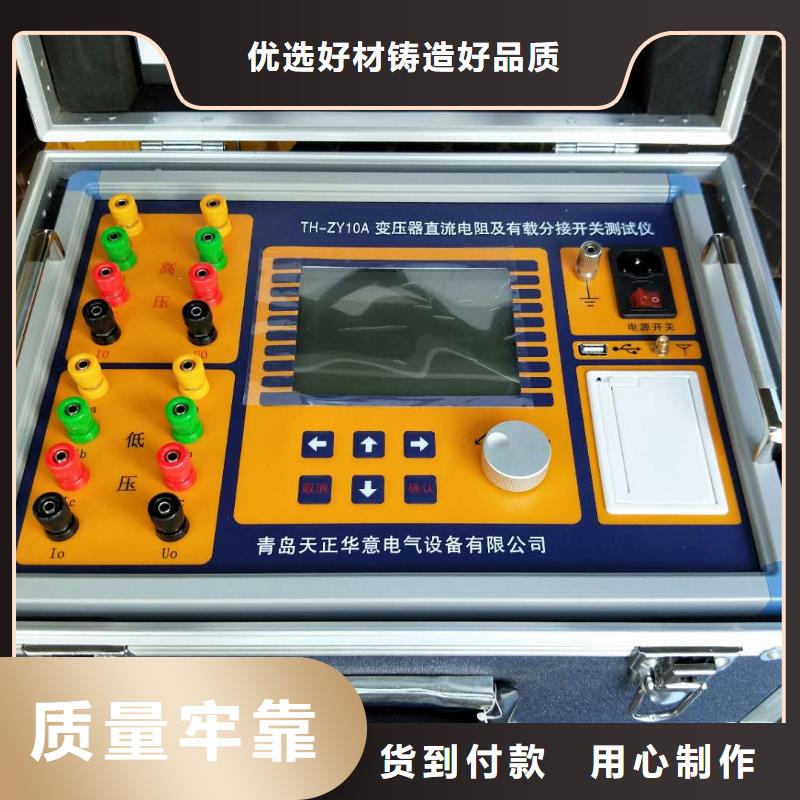

变压器有载开关测试仪 仪器供电电压过低可能出现的波形（见图18）3．仪器自激振荡可能出现的波形（见图19）图19处理办法：试品充分放电后，由1-n方向测试，非测试绕组良好的短路接地；必要时调整仪器的灵敏度即触发电平。九、当地注意事项1.使用仪器时请按本说明书接线和操作。2.仪器的接地线一定要接好，变压器的低压测要可靠短路接地。3.由于仪器从电压端子上测频率，因此如果不接电压端子或者试验室里没有输入电压时仪器会认为没有信号而不进行测量。4.高低压的连接母线要断开，测试钳要夹牢固，与仪器的接线要可靠。5.仪器的供电尽可能与有载开关的控制电路分开供电。6.对变压器做实验时，要将有载分接开关测试放在首位。当做完直阻试验、当地耐压试验、当地空载试验或负载试验时，变压器的铁芯会有剩磁，它会直接影响有载分接开关的测试。7.当测试波形比较乱时可以多动作开关几十次再做试验，因为如果是新投运的变压器或运行中有载调压不频繁的变压器，它的有载分接开关的触头上会形成一定的氧化膜，多动作是为了将其磨掉，使测试波形正常。8.波形分析过程，当波形做出来后，仪器会自动计算出每相的过渡电阻、当地过渡时间这个值是一个参考值，如果波形的变化不是很规则，或尖峰毛刺比较多，就必须用仪器的阻值标尺和时间标尺来分析具体每一段的过渡电阻值，和过渡时间值，具体分析参考说明书即可。9.当其中一相出现问题时，可以将测试钳倒换一下再确定一次，例如仪器显示A相有问题，可将A、当地B的测试夹交换一下再测试，则仪器显示B相有问题，可以证明A相的确有问题。十、当地售后服务仪器自购买之日起一年内，属产品质量问题免费包修包换，终身提供维修和技术服务。如发现仪器有异常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号

变压器有载开关测试仪 技术参数：①. 三相恒流源充电，充电电流：3A/1A档； 0.6A/0.2A档②. 端口电压：24V③. 过渡电阻量程：100Ω④. 过渡电阻测量范围：1A档：0.4Ω～20Ω 0.2A档：10Ω～100Ω⑤. 波形记录时间长度：300ms⑥. 采样速率：30k⑦. 时间分辨率：0.1ms ⑧. 电阻分辨率：0.1Ω⑨. 准确度：过渡电阻：±5％读数±0.1Ω 过渡时间：±0.5％读数±0.2mS⑩. 使用温度：-10～40℃ 使用相对湿度： 更换屏幕内容，← 这个可以取消输入的。存储目录：当有外接U盘时，仪器优先外接U盘保存和读取数据，也可以选择内存保存和读取数据；（在测试中间的时候插入U盘要等测试结束才默认U盘）档 位：点击“向上换档” 后面显示“1—2” 点击 可以选择 1—2 2—3…..8—9A9A—9B9B—9C…..34—35点击“向下换档” 后面显示“35—34” 点击 可以选择 35—34 34—33…..9C—9B9B—9A9A—8…..2—1点击：9A 就不停9A档，直接8—9B 或者 10—9B自动切换档位：选择了自动切换档位，变压器上的充电电流不停，不用重新设置变压器的参数，可以实现连速测试，节约测试时间；

变压器有载开关测试仪提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、当地具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、当地输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒,对一台高、当地中、当地低绕组的电力变压器（容量、当地电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时,接线人员可任意布放信号输入输出引线，对测量结果无影响,接线人员可停留在变压器油箱上面,不必下来,减轻劳动强度。五、当地仪器使用方法5.1仪器面板?仪器面板上安装有电源自锁开关, 按下时电源打开,指示灯点亮,关闭时按下松开, 指示灯熄灭。?上方印有仪器型号和名称。?下方印有仪器生产厂名。（变压器绕组变形测试仪前面板图）?仪器背板上安装有电源插座内藏保险丝。?USB通信端口连接笔记本电脑和无线WIFI天线。?测量信号端口:NBC插座外标颜色与测量电缆外标颜色一致,请对颜色连接。（变压器绕组变形测试仪后面板图）5.2变压器的几种常用检测接线方式变压器绕组变形测试仪主要是由主测量单元和笔记本电脑构成，并行三根专用测量电缆以及测量夹子和接地线组成。主测量单元系统与试品之间采用50高频同轴电缆联接，扫频信号经输出端口(激励输出)，通过连接电缆将信号夹子(黄色)向被试品注入信号；由信号测量夹子(绿色)从被试品获取信号，经电缆传输到（响应输入）；由信号测量从被试品注入点获取同步参考信号，经电缆传输到输入（参考输入）。被试品外壳与测试电缆的屏蔽层必须可靠连接并接地，大型变压器一般以铁芯接地套管引出线与油箱的连接点，作为公共接地点，变压器外壳点接地。
