以下是:天轮JK型矿井机多种场景适用的图文介绍
一直以来,万丰矿山机械制造(宝鸡市分公司)的 JTP矿用绞车产品以其卓越的品质和完善的售后服务体系,为用户实现效益大化。公司 JTP矿用绞车产品不仅在国内具有较大的市场占有率,而且已与国际很多企业建立了长期合作关系。

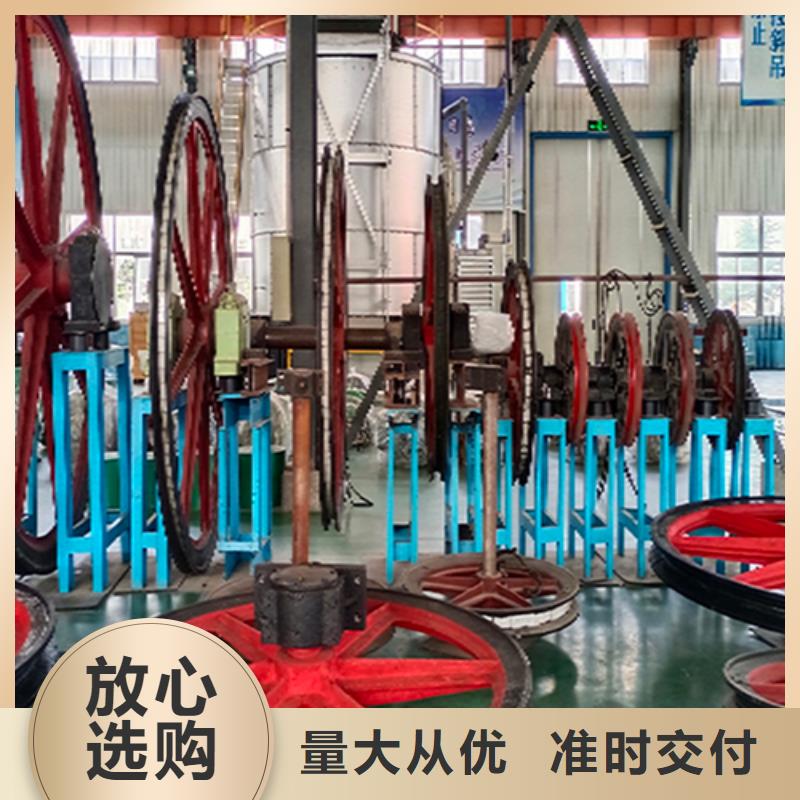

鹤壁万丰矿山机械天轮导向轮结构概述:导向轮结构与天轮装置基本相同,主要由轴、固定轮、游动轮、轴瓦、滚动 轴承、衬垫、轴承座、轴承梁等零部件组成,其中一个轮子(固定轮) 用平键与轴连接,钢丝绳运动时带动固定轮转动,固定轮又带动天轮轴一起转动,其余的轮子与导向轮的轴是滑动的,轮毂内压嵌有耐磨的铜套,该套内径与轴为动配合, 与轴有相对自由转动,称作游动轮,固定轮、游动轮为整体式结构,由轮毂、轮 缘与槽钢为辐条焊接而成。 在游动轮的轮毂与轴之间,各装有四个半轴瓦,一 般为铜瓦,为了保证轮子运转灵活,各轮子之间有 0.2 -0.5mm 的轴向间隙,以 保证各轮子相互转动时互不干扰。当各钢丝绳的线速度不完全相同时,游动轮与轴之间能自由的相对转动。轮缘槽装有衬垫,以防止钢丝绳与轮缘摩擦,从而延 长了钢丝绳的使用寿命。轴的两端均采用球面向心滚子轴承。

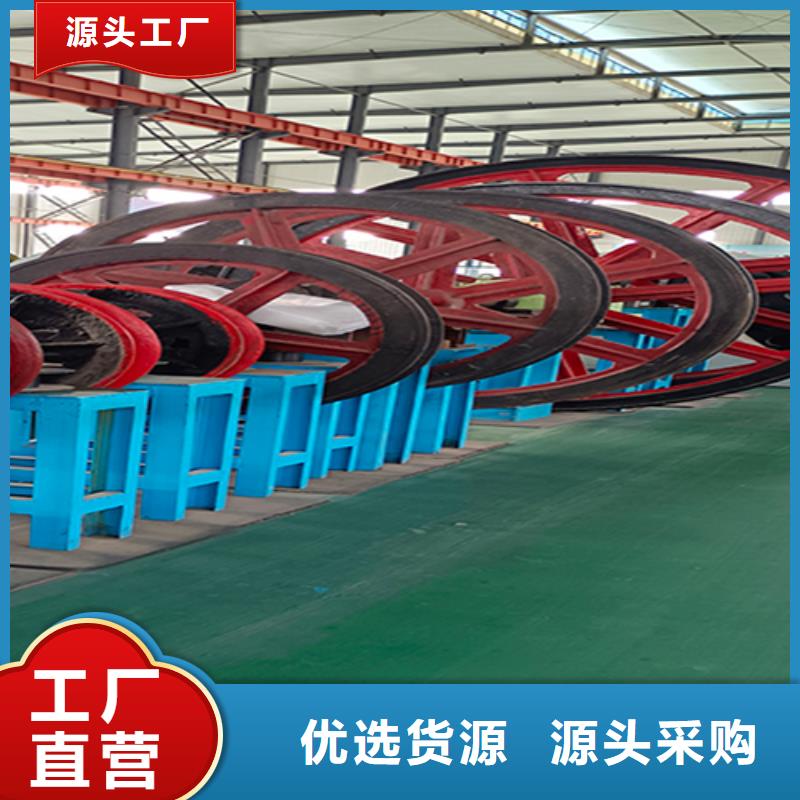

单绳缠绕式机固定天轮由天轮、天轮轴、平键、轴承、轴承座组成。天轮一般为铸焊式结构,轮毂和轮缘为铸钢,两者之间用槽钢焊接为一体。天 轮整体退火焊接应力,然后进行精加工。轮缘槽内装有尼龙衬垫(或其它材 料),使钢丝绳得以保护,以免钢丝绳与铸钢轮缘相摩擦,从而提高钢丝绳的使 用寿命。衬垫为楔型分体结构,可以方便地安装在天轮轮槽内,每圈衬垫的一对, 可通过轮缘的缺口安装到位,然后用螺栓固定的压块将一对衬垫压紧。天轮轴采用优质中碳锻钢或优质合金锻钢,经过严格的超声波探伤检查,天 轮轴与天轮的连接部位加工有平键槽。平键用于固定连接天轮与天轮轴。轴承采用承载力大,维护方便,具有调心性能的双列向心球面滚子轴承。轴承座采用铸钢或铸铁,利用螺栓固定在井架上,轴承座两侧编为加工面, 该面与井架上焊接的挡板之间设置有成对楔铁,可以调整并固定轴承座位置。
