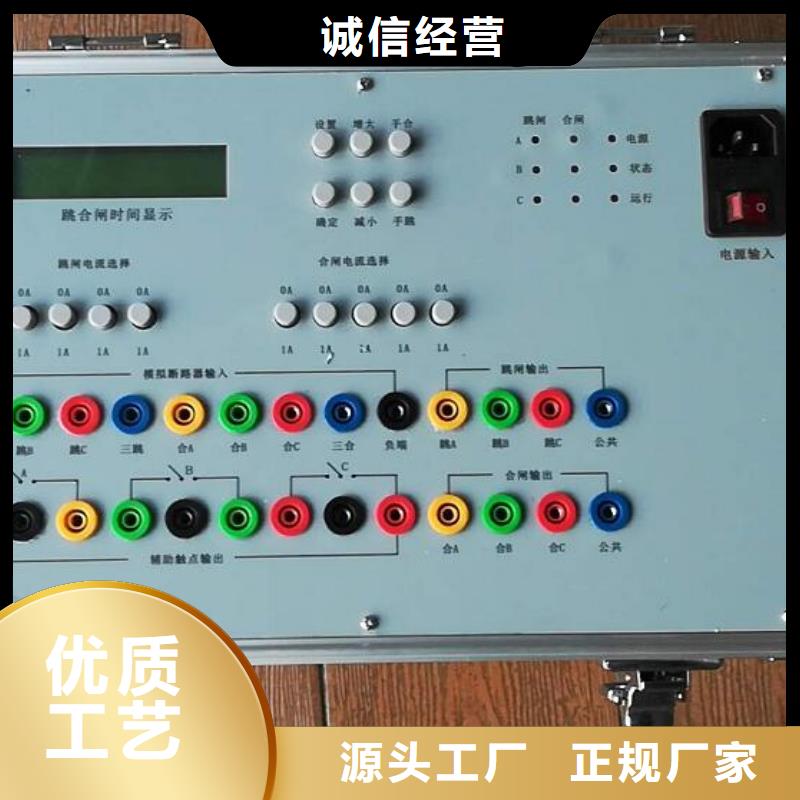

安徽宿州电器综合试验台TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。 4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。三、主要技术参数1、电源：AC220V±15％；50Hz；2、整机功耗：≤2500W；3、输出电流10A；4、内部电源输出电压：DC 0-280V；5、湿度：≤85％RH；6、温度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg
天正华意电气设备(宿州市分公司)专注于 便携式故障录波仪的生产、销售。伴随着行业技术的不断革新与应用发展，公司始终走在行业前端，以市场为导向，为客户创造价值，经过多年发展公司现拥有完善的仓储服务保障体系，可做规格齐全，常备库存，现货直发，现场指导，满足全国客户需求。
安徽宿州电器综合试验台当继电器达到释放状态，系统记录释放电压。试验过程中，若达到设定电压，继电器未动作，系统会进行提示。若吸合后，继电器在降压过程中未释放，系统会进行提示。8.普通继电器可以测试每对触点的时间，右键双击开始测试按钮即可出现测试面板，点击开始按钮即可进行测试。测试完成后可以点击创建报表查看测试结果，此项为单独测试项，退出后结果不予保留。7、微型断路器1.参照手动测试时步骤接好测试线。2.将面板档位打到自动测试档3.在软件上选择微型断路器型号。4.根据被测件型号设置好对应参数。5.首先点击“线圈电阻”按钮测试线圈电阻。6.然后点击“脱扣测试”，进行脱扣测试项。测试开始时，电流会迅速给到脱扣电流，并开始记时，当断路器断开时记时结束，系统记录下当前时间为脱扣时间，若脱扣时间小于保护时间，则说明测试合格。6.3、创建报表首先，在测试结束后，点击“创建报表”按钮，此时报表打开，新的报表操作对话框出现如图6-3-1所示。图 6-3-1点击“保存报表”按钮，所有的数据将会被保存。点击“打印报表”按钮，系统将打印当前EXCEL文档。点击“退出”按钮，系统不对报表做任何修改和保存，直接返回测试界面。6.4、查看报表点击“查看报表”按钮，系统将会弹出新的查看报表对话框，用来查看之前测试过的报表，在此界面下，用户可对之前生成报表进行查看、删除、传输等操作。如图6-4-1所示。图 6-4-1在左侧报告列表中选定一个报表，点击“查看报表”按钮，即可查看该报表。此时，可以对其进行打印操作。点击“U盘传输”按钮，即可将选定报表传输至，当前插入U盘。点击“删除报表”按钮，即可将选定报表进行删除操作。此功能需要密码才能删除。
安徽宿州电器综合试验台继电器测试软件使用说明：1.在电脑桌面上找到继电器测试程序，用鼠标双击，输入密码即可进入测试界面。（密码默认为000000）2.选择要测试的继电器型号，在界面的左下角点击进入即可。选好之后点击“确定”，就可以进入测试界面。3.当选择好测试型号后，程序默认的是先测试“电气特性”，只需点击界面上的“自动测试”即可开始测试，如果需要测试“机械特性”，只需要在测试界面的下面找到“机械特性”，用鼠标进行点击即可进入“机械特性”的测试界面，进入界面后如需测试，只需点击界面上的“自动测试”即可开始测试。接点压力的测试需要人为的把测克计放在需要测试的继电器接点上，用鼠标点击界面右边的1Q到8Q，1H到8H进行取数即可完成测试。如果需要中断测试，只需在测试过程中点击“中断测试”即可。以上的自动测试电脑会自动完成，用户只需等待即可。用户如想要进行单次测试，只需要点击相应的黄色的测试项目，即可进行单相测试。4.测试完成后软件会自动提示用户是否需要保存数据，如果需要，用户只需点击界面下面的“数据保存”即可，为了以后的管理方便，建议用户将数据保存里的数据进行填写。
安徽宿州电器综合试验台 报表生成界面五、补充说明1.试验台面板上转换开关当拨到手动时（与测试软件单项手动测试不同），可通过电机运行启/停按钮控制被试电机的启停，电参数测试仪实时监视被试电机的电参数，可通过电参数仪上的按钮切换显示被试电机的各相电压，电流值，以及功率因数，并在测试软件中同步显示。2.试验台电机测试采用三相三线制，功率测量采用二表法，B相为基准，PB显示值为0.00W，A，C相显示值其中有一项可能为负，单独的PA或PC无意义，原理如下：UAB＊IA＋UCB＊IC＝（UA-UB）＊IA＋（UC-UB）＊IC＝UA＊IA＋UC＊IC＋UB＊(-IA-IC)＝ UA＊IA＋UC＊IC＋UB＊IBPA＝UAB＊IA，PC＝UCB＊ICP总＝PA＋PC3.软件测试结果中的“报警项”中，用测试项目的拼音简写标示：ZX：转向；NY：耐压；JY：绝缘；DZ：电阻；ZJ：匝间。4.对于匝间测试中的“面积”和“面积差”解释如下：2.1 面积比较如图2-1 所示，在任意指定的A～B 区间内对被测线圈测试波形面积进行(积分)计算，并与标准波形在此区间内的面积进行比较，用这两个波形面积的差异值与标准波形在此区间的面积的百分比作为判定依据，判定基准用百分比来设定。图2-1 面积比较示意图波形面积近似的与能量损失成正比，所以可以使用面积比较方法来判断线圈中的能量损耗，有效的检测线圈层间和匝间短路。2.2 面积差比较如图2-2 所示，在任意指定A～B 区间内对被测线圈测试波形和标准波形的Y 轴方向的差异值进行计算(积分计算的结果为A～B 区间内的阴影部分)和标准波形在此区间的面积比较，基准用百分比来设定。图2-2 面积差比较示意图面积差比较方法主要表现了电感量 L 的差异和能量的损耗，这个比较方法可以有效的检测标准线圈和被测线圈的电感量L 的差异。六、使用保养1、试验台必须放置于通风良好，无受潮及尘埃多，不受阳光强烈照射的场所 2、试验台由专人操作，严格执行用电规程和试验程序，确认试验电流，电压等级，严防损坏试品及设备，人员的人身3、仪器仪表定期校验，确保测量准确性
