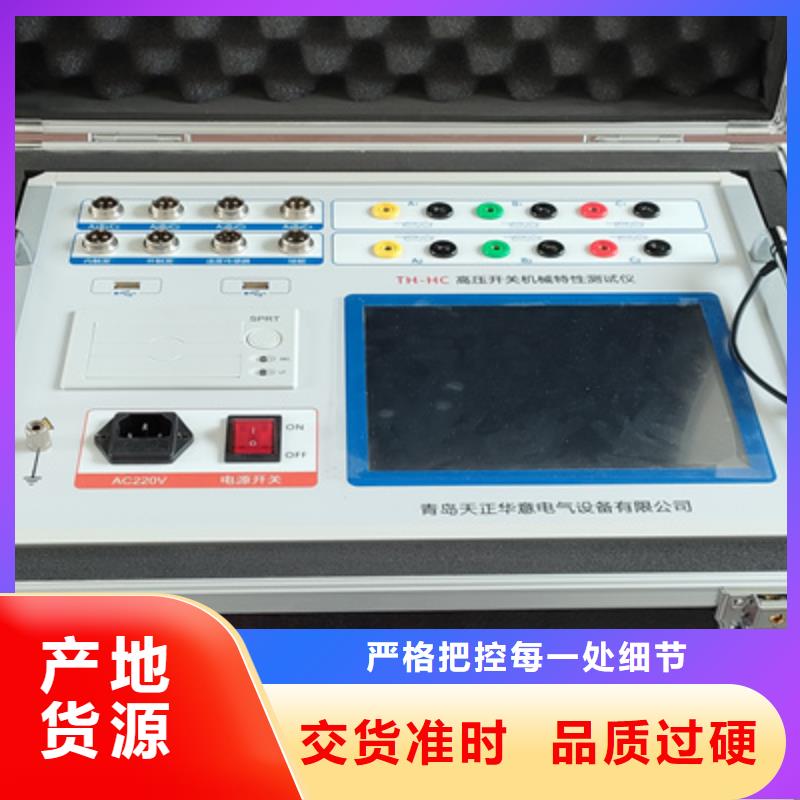

高压开关测试仪【蓄电池测试仪】匠心打造
更新时间：2025-06-06 18:50:16 ip归属地：西藏，天气：阴转阵雨，温度：10-24 浏览次数:21 公司名称： 天正华意电气设备(西藏分公司)
以下是:高压开关测试仪【蓄电池测试仪】匠心打造的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
| 范围 | 供应范围覆盖西藏 拉萨市、昌都市、阿里市、林芝市、那曲市、日喀则市、山南市等区域。 |
以下是:高压开关测试仪【蓄电池测试仪】匠心打造的图文视频
高压开关测试仪【蓄电池测试仪】匠心打造,天正华意电气设备(西藏分公司)为您提供高压开关测试仪【蓄电池测试仪】匠心打造的资讯,联系人:杨经理,发货地:平度市平安路2号。 西藏自治区 西藏自治区不仅有世界屋脊奇异的地质地貌和独特的自然风光，而且有别具一格的社会人文景观，仅寺庙在历史上盛时就有2700多座，还有不少宫殿、园林、城堡、要塞、古墓、古碑等。
我们的高压开关测试仪【蓄电池测试仪】匠心打造视频将带您走进产品的生产线，让您亲眼见证产品的每一个制作环节和工艺细节。
以下是:高压开关测试仪【蓄电池测试仪】匠心打造的图文介绍
西藏高压开关测试仪老化次数：设置1-10000次的动作试验。③、当前次数：显示所动作的次数，合一次计数一次，分一次也计数一次。D、储能：点击此菜单，界面如下图:⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法：㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。1、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于永磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。②、检查控制回路，保证回路畅通。2、检查仪器储能、分闸、合闸是否有直流输出处理方法：①、储能直流电压检查：请将万用表设置在直流1000V档位，将储能控制线红、黑色线分别接在万用表的红、黑线上。在储能界面进行测试，时间延长至3秒钟，按储能测试电压输出。如无电压输出，电源故障请 返厂维修。
天正华意电气设备(西藏分公司)自成立以来，经过5年努力发展由z u i初注册资金10万元固定资产100余万元的小微企业，发展成拥有固定资产500余万元年销售额5000多万元的中型企业。厂家致力于各种【便携式故障录波仪】的研发、生产及销售，成功研发生产出各种【便携式故障录波仪】系列，现已形成工业化生产。
西藏高压开关测试仪、断口线、合分闸控制、传感器安装方式：6.1.断口接线方试：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）双端接地示意图6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.
西藏高压开关测试仪接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。6.3外触发接线（用于交流开关或永磁开关）使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。高压开关控制屏外触发控制接线示意图6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。
选购高压开关测试仪【蓄电池测试仪】匠心打造来西藏找天正华意电气设备(西藏分公司)，我们是厂家直销,产品型号齐全,确保您购买的每一件产品都符合高标准的质量要求，选择我们就是选择品质与服务的双重保障。联系人:杨经理-【18762195566】,地址:[平度市平安路2号]。
