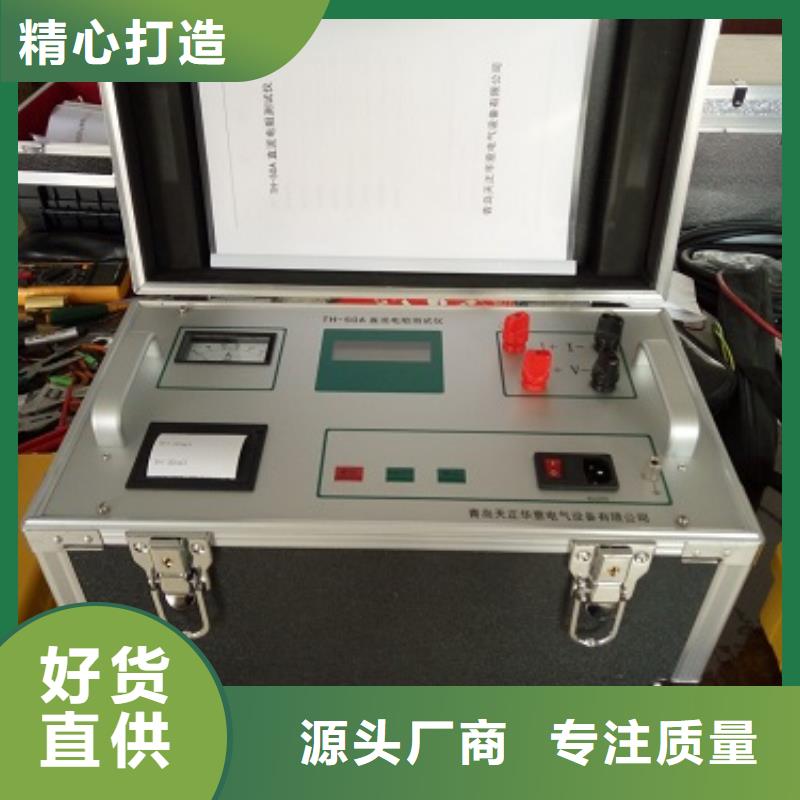

安徽阜阳直流电阻测试仪 技术指标3.1 有载测试3.1.1有载测试输出电流：1.0A、0.5A两档可选3.1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω3.1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω3.1.4过渡时间测量范围：1～250mS 3.1.5过渡时间测量精度：±1mS 分辨率：0.1mS3.1.6采样频率：10K3.2直阻测试3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 准确度：±(读数×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作电源：AC220V±10%, 50/60Hz3.4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露4 面板及接线端子介绍图一4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。4.2 低压测试端：黄、绿、红、黑4色接线座，分别对应a、b、c、o三相，和低压测试线（较短，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器低压侧的a、b、c、o套管（如无中性点o套管，将黑色测试钳悬空即可）。4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 飞梭按键： 辅助操作，使仪器控制更加灵活。4.6 接地端子：

安徽阜阳直流电阻测试仪按“左右”键选择“缩放”或“标尺”选项，按“上下”键修改所选参数，其中“缩放”指波形的缩放比例，如1:1指波形按1:1进行显示，如1:2指波形被缩小2倍进行显示，依此类推（仪器在“波形显示”屏时总是自动缩放到仪器液晶屏全屏显示的比例），用户可根据需要调节缩放比例，其中波形越被放大，波形分析时光标移动分辨率越高，分析结果精度越高，波形越被缩小，波形分析时光标移动分辨率越低，但波形压缩成整屏显示时，显示更直观；“标尺”t1指左面的竖线光标，t2指右面的竖线光标，当相应标尺被选择后显示实线，未被选择时显示虚线，转动“飞梭”来移动所选的标尺，当需要光标慢速移动时缓慢转动“飞梭”，当需要光标快速移动时可快速转动“飞梭”，两标尺在移动过程中不能相互穿越只能重合，任何时候按下“飞梭”，波形恢复到初始显示状态。上面的电阻值为标尺之间的平均电阻值（两标尺重合后为标尺所在位置的瞬时电阻值），左下面的ΔT为两标尺之间的时间，下面的电阻值为t2标尺所在位置所指示的瞬时电阻值。仪器可打印出两标尺间的平均电阻值（在“分析数据打印”屏称为过渡电阻值），对于A相波形，调整两标尺，使之位于在波形中电流通过限流电阻的那一段（通常为 点位置的平滑处），这时上方显示的电阻值即为两标尺之间的平均电阻值，这时按“确认”键进入“分析数据打印”项打印A相的过渡电阻值， B相、C相和A相的测量、打印设置原理相同。仪器可打印出t2标尺所在位置的瞬时电阻值，基本原则是：要看哪一点的电阻值，就把t2标尺移动到那一点，如想测量、打印A相瞬时电阻值，可将t2标尺移动到想要测量的位置，这时下方显示的电阻值即为t2标尺所在位置的瞬时电阻值，这时按“确认”键进入“分析数据打印”项打印A相的瞬时电阻值，B相、C相和A相的测量、打印原理相同。注意：当波形有抖动时，应尽可能找比较平滑段。波形分析时还应注意，M型有一些是并联双断口结构，这时测试的电阻值是铭牌标定值的1/2。如用1A档测量时，当波形出现过零点且持续2ms以上时，可换成0.5A档测。如果用0.5A档测，阻值也超过仪器测量范围，很可能存在接触不良或有松动处，此时应慎重对待多测几次。 调节两标尺的位置，将t1标尺移至A相波形的起点（即波形开始下降的点），t2标尺移至A相波形的终点（即波形 向上升起的拐点），此时显示屏左下方的Δt数值即为A相波形的过渡时间，此时按“确认”键进入“分析数据打印”项打印A相的过渡时间，同理，根据B、C相波形的起点、终点调整两标尺的位置，再分别打印出B、C相波形的过渡时间。确定过渡时间的基本原则是：起始时间从曲线向下的拐点开始；结束时间从曲线 一个向上的拐点终止
