想知道电量波形记录仪供应商产品有多棒？看视频就够了，它比千言万语都更有说服力！
以下是:河南南阳电量波形记录仪供应商的图文介绍
天正华意电气设备(南阳市分公司)服务承诺
1、在客户正常的储运、保养、使用条件下，因【便携式故障录波仪】产品的制造质量问题而不能正常使用时，提供三包（保修、包退、包换）服务。
2、在接到【便携式故障录波仪】质量信息反馈时，将在24小时内提出处理意见，并做到100小时内赶到现场处理问题，待正常运转后，再分析原因，明确责任。
3、为出厂【便携式故障录波仪】产品提供必要的技术文件和产品合格。
4、根据客户需求或协议及时提供备品、备件和安装、调试、维修服务及对客户有关人员进行技术培训。
河南南阳SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、河南南阳当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、河南南阳当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、河南南阳当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、河南南阳当地逆序触发、河南南阳当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、河南南阳当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。

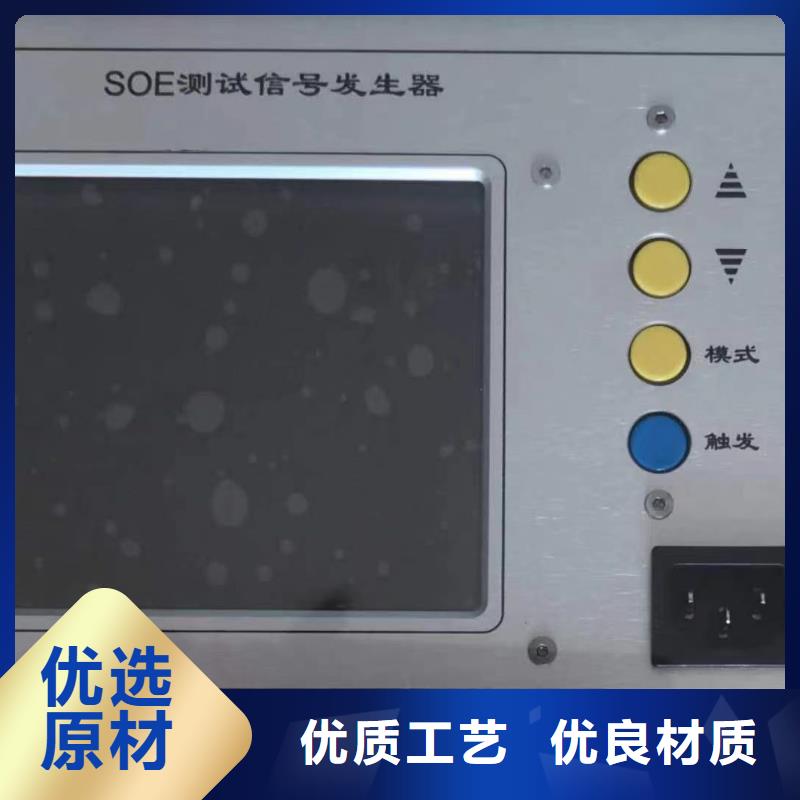

河南南阳SOE测试仪SOE测试仪（开关信号发生器）V2020.08使用说明书青岛天正华意电气设备有限公司简介SOE测试仪，是我公司研制的便携式测量仪器。具有多达64路无源模拟干接点型开关量输出通道。可按顺序触发、河南南阳同城逆序触发、河南南阳同城分组同步、河南南阳同城重复脉冲四种模式输出测试脉冲序列。仪器内部采用了高精度石英晶体信号源和专用微处理器,输出时基稳定，输出序列信号的间隔时间可在0.1ms-999ms任意设置，输出为光电隔离无源模拟接点，该仪器采用触摸式彩色液晶显示屏作为人机界面。操作简洁明了，无需专门培训，即开即用，测试工作一键完成。整套仪器集成于一个便携式手提箱内，外形美观，抗震防水、河南南阳同城防潮、河南南阳同城防尘，可方便的带到工业现场使用。仪器该仪器适用于发电、河南南阳同城送变电、河南南阳同城电力设备生产及研发部门，做为SOE记录设备的校准检验工具。也适用于电科院、河南南阳同城调试院、河南南阳同城实验室等做为基础装备。仪器外形图一、河南南阳同城测试原理SOE测试仪是一种用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。二、河南南阳同城技术条件1、河南南阳同城基本参数开关量输出通道：64个开关量输出类型：无源模拟干接点触发模式：顺序触发，逆序触发、河南南阳同城分组同步，重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm工作电源：AC220V50Hz（10W）工作温范围：-10-55℃外形尺寸：三防仪器箱（380X310X120mm）整机重量：3.5kg
河南南阳SOE测试仪 仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴,Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，
