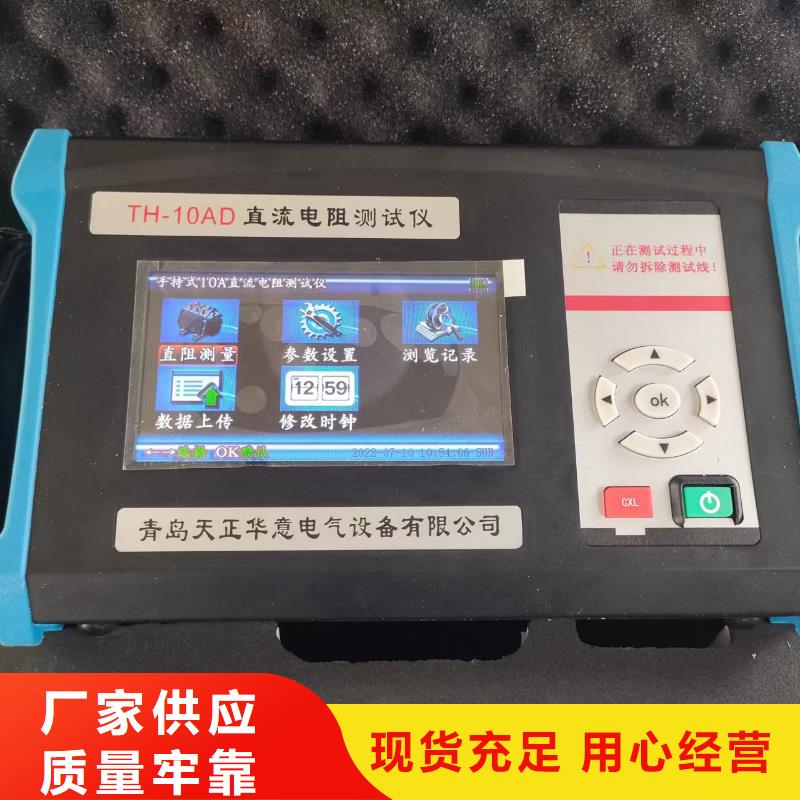

以下是:变压器直阻速测仪的图文介绍
直流电阻测试仪 技术指标3.1 有载测试3.1.1有载测试输出电流：1.0A、0.5A两档可选3.1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω3.1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω3.1.4过渡时间测量范围：1～250mS 3.1.5过渡时间测量精度：±1mS 分辨率：0.1mS3.1.6采样频率：10K3.2直阻测试3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 准确度：±(读数×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作电源：AC220V±10%, 50/60Hz3.4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露4 面板及接线端子介绍图一4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。4.2 低压测试端：黄、绿、红、黑4色接线座，分别对应a、b、c、o三相，和低压测试线（较短，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器低压侧的a、b、c、o套管（如无中性点o套管，将黑色测试钳悬空即可）。4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 飞梭按键： 辅助操作，使仪器控制更加灵活。4.6 接地端子：
直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制了直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量， 使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。
直流电阻测试仪直阻测试5.5.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入“直阻测试参数设置”屏（见图十六）。图十六“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，绕组可选“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)； 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。
直流电阻测试仪即时数据的“测试电阻”显示所测阻值，“折算电阻”显示试品在预设折算温度下的阻值（具体设置方法请参见本说明书：设置折算系数）。此页面可进行以下操作：①．打印测试数据：触摸 “打印”图标，或按【F8】打印当前数据。②．存储测试数据至本机：触摸“存仪器”图标，或按【F1】，将测试数据存至仪器，可随时调阅。③．存储测试数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“存优盘”图标，或按【F9】，把测试数据存至U盘，可在计算机上查阅。④．上调分接：触摸“上调”图标，或按【F2】键，分接数增加1。⑤．下调分接：触摸“下调”图标，或按【F3】键，分接数减小1。⑥．重测：触摸“重测”图标，或按【F7】键，立即刷新测试数据。⑦．停止测试：触摸“中止”图标，或按【F6】键，或按【复位】键停止测试。停止测试后，仪器会先将试品放电，如下图：请耐心等待放电结束（放电声响结束后，稍等几秒钟），仪器返回主页面，再进行后续操作。3、设置折算系数触屏：在主界面直接触摸“测试设置”图标进入设置界面。按键：按【←】或【→】键选中“测试设置”图标，按【确定】键进入。在此页面可以修改当前绕组温度、换算温度、线圈材质、连接方式，触屏和按键的操作方法与其他界面操作方法相同，不再赘述。绕组温度：当前测试时的绕组温度（根据实际情况设置）。换算温度：将测试所得的阻值折算成此温度下的阻值（根据需要设置）。材料选择：当前所测试品的材质（根据实际情况设置）。修改完后确定，触摸“返回”按钮或按F6返回主页面，如果本次测试没有对测试参数进行设置，将会默认与上一次测试参数相同。4、数据查询触屏：在主页面直接触摸“数据查询”图标进入查询界面。按键：按【←】或【→】键选中“数据查询”图标，按【确定】键进入。此页面可进行以下操作：①．打印数据：触摸的“打印”图标，或按【F8】，打印当前数据。②．导出全部数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“全导”图标，或按【F9】，将全部已存储数据一次转存至U盘。③．导出单条数据至U盘：将U盘插入仪器面板的U盘接口后，触摸“单导”图标或按【F1】键，把当前查询数据转存至U盘。④．查询上一条数据：按【F2】键或触摸“上翻”图标，屏幕刷新显示上一条数据。⑤．查询下一条数据：触摸“下翻”图标，或按【F3】键，显示下一条数据。⑥．删除数据：触摸“删除”图标，或按【F7】，删除当前数据。⑦．返回主页面：触摸“返回”图标，或按【F6】，可返回主页面。
这是 便携式故障录波仪的详细页面,生产企业：天正华意电气设备(呼伦贝尔市分公司)，10年行业经验，致力于为客户提供优质的产品，具体可以参看本文中的图片，参数，视频信息,如对购买 便携式故障录波仪有任何疑问,请随时致电页面上的联系方式，我们将为您提供优质的的服务。
直流电阻测试仪测试程序4.2三相测量法4.2.2 △型逐相模式（续）步骤11 测量结束，仪器会启动能量回收功能，必须等能量回收完毕后，再进?拆线， 否则有拉弧危险。测量完成，屏幕会显示三相测量结果，并通过语?播报步骤12 旋转模式旋钮?关机档，仪器关机，完成测量并拆线4.3测试过程注意事项由于仪器内部采??容量功率型电池作为储能元件，因此在使?过程中，尤其是测试完成后应注意以下?点：第1点 使?仪器过程中应轻拿轻放，不可撞击、本地倒放或放置重物在仪器上?第2点 在每次使?仪器前（前往现场之前），应先确保仪器电池电量充?，以防电池电量不?，影响测试进度第3点 请严格按照使?说明书的测试步骤进?各项操作第4点 连接或拆卸测试线前，必须确保设备处于关机状态第5点 AO、本地BO、本地CO、本地AB、本地BC、本地CA模式均可?于Y型绕组、本地△型绕组，Y型同时、本地Y型逐相模式只能?于Y型绕组，△型逐相模式可?于△型绕组第6点 在测试过程中如需停机，请单击测试按键，仪器会启动能量回收功能，屏幕上?会显示能量回收，并且蜂鸣器会急促鸣叫，直到能量回收完毕，必须等能量回收完毕后，再进?拆线，否则有拉弧危险第7点 测试完成后，仪器会?动开启能量回收，屏幕上?会显示能量回收，并且蜂鸣器会急促鸣叫，直到能量回收完毕，必须等能量回收完毕后，再进?拆线，否则有拉弧危险第8点 测试完成后整理好电源线和测试线，并将仪器和线装?布包，以免遗失
