以下是:江苏南京电缆故障探测仪高压开关特性校准装置厂家实力大的图文介绍
江苏南京电缆故障探测仪 简介一、系统组成电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。故障测试主机包括一体化电脑、低压脉冲产生和数据处理，用于测试故障的距离，也可用来测量电缆的长度和电波在电缆中的传播速度。路径信号产生器产生频率30KHz、幅度30V的断续正弦波信号，用于寻测电缆路径。路径信号接收器用来接收路径信号，用于查找电缆走向和估测电缆埋设的深度。定位仪用于故障点的定位。二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。●可测量长度已知的任何电缆中电波传播的速度。●测试距离：不小于16千米●系统误差：小于0.5米●采样频率：25MHz●小分辨率：0.2米●测试盲区：小于16米●电源：直流12V(免维护电瓶)●重量：5Kg2、路径信号产生器●输出信号频率：30KHz●振荡方式：断续●输出功率：30W●电源：220V±10％●重量：4Kg3、定位仪●测试灵敏度：50Ω内阻的信号源输出300Hz信号，定点仪在维持输出为2V、信杂比优于20：1的情况下输入信号不大于10μv。●输入阻抗：不小于1.2KΩ。●使用2×2000Ω耳机。●工作电压：DC9V±10％。●使用环境温度：-20℃～70℃三、进入与退出系统打开电源开关，稍等后系统进入主控界面。按“测试”按钮进入测试方式；按“帮助”进入帮助系统；按“退出”可退出测试管理系统。关机时请使用windows系统的“开始”、“关闭计算机”。电缆故障测试一、测试原理本仪器采用时域反射（TDR）原理测量电缆故障的距离。对于低阻、开路故障，仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号（如果没有电缆故障，反射为电缆全长）；对于高阻故障，给电缆上加一冲击直流负高压，使故障点产生反射脉冲。

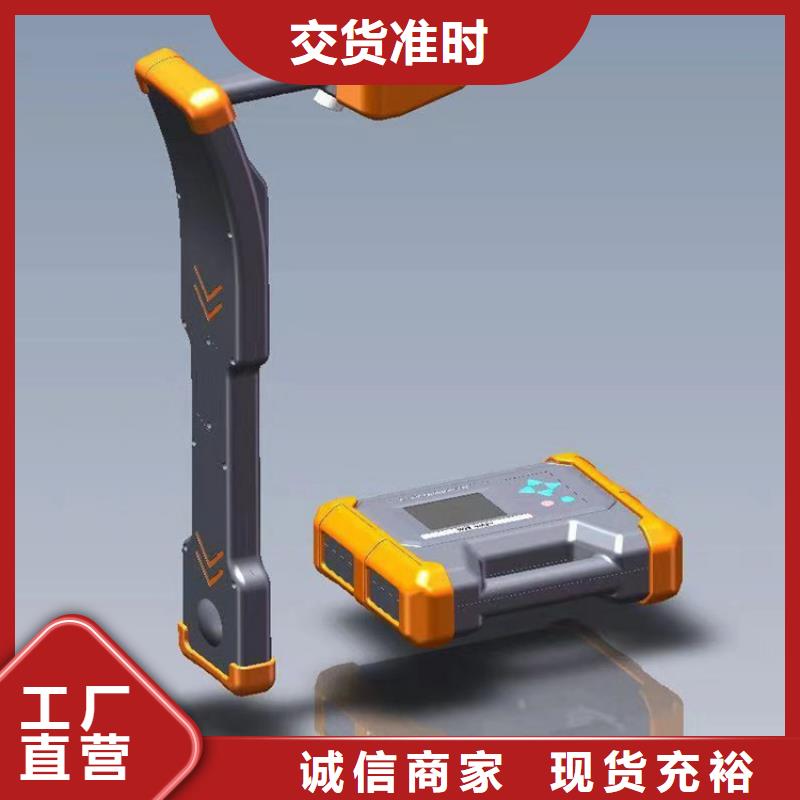

江苏南京电缆故障探测仪跨步电压测量法跨步电压法又叫差分电位法如果一埋地电缆发生接地故障，我们可以利用电位差法找出故障点。方法是在故障电缆的测试点与地之间加上测试电压，那么在电缆的入地点周围将会形成以入地点为同心的分布电场。该电场中半径相同的任意点之间不存在电位差，但半径不同的任意两点间却存在电位差（如图中A、B两点），而且当两点间距固定时，两点离中心越近电位差越强。利用这一特点，我们就可以移动A、B两点逐渐向中心点逼近。当故障点恰好位于A、B两点中间时，电位差变为零。如果继续移动越过故障点时，电位差极性将会反相，如此来回移动就可准确判断出接地点。操作步骤1）将所有用电设备脱离被测电缆，保证被测电缆无任何连接；2）将发射机的红色接线柱接到被测电缆上，黑色接线柱通过接地针接到大地；3）主机开机，选择路径测试；4）按接收机上的“ON”键开机，选择“跨步电压”模式。5）然后背上接收机，手持跨步电压的定位探测架，根据接收信号的强度判断线路径，沿着线缆路由向前走，走几米把定位探测架在线缆路由的地面上插入一次（如果土壤比较干燥或在水泥地面，可适当地在插针点浇上些水，两根定位探测架的连线应与被测电缆平行）。
天正华意电气设备(南京市分公司)企业主要产品有 便携式故障录波仪等产品。天正华意电气设备(南京市分公司)的开发紧追时代潮流，不断推出更新颖、更优质的天正华意电气设备(南京市分公司)系列产品。
江苏南京电缆故障探测仪 设备组成单相接地故障点巡查装置是由信号发生装置、信号采集器、信号接收定位器三部分组成。（1）信号发生装置：在故障线路停电状态下，该装置向10kV故障线路注入检测信号，用以检测接地故障；（2）信号采集器：为手持可移动测量装置，检测异频电流信号用于定位单相接地点，在线路正常运行时，可实时检测线路负荷电流；（3）信号接收定位器： 用于接收并显示信号采集器发送异频电流、负荷电流和钳表电压及本机电压等测量数据，确定故障点方向及位置。2.2操作原理当线路发生接地故障时，在停电状态下，信号发生装置向故障线路发送一个具有一定功率的异频信号，该信号会通过接地点流向大地，即信号源、线路、接地点和大地之间形成回路。可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:
