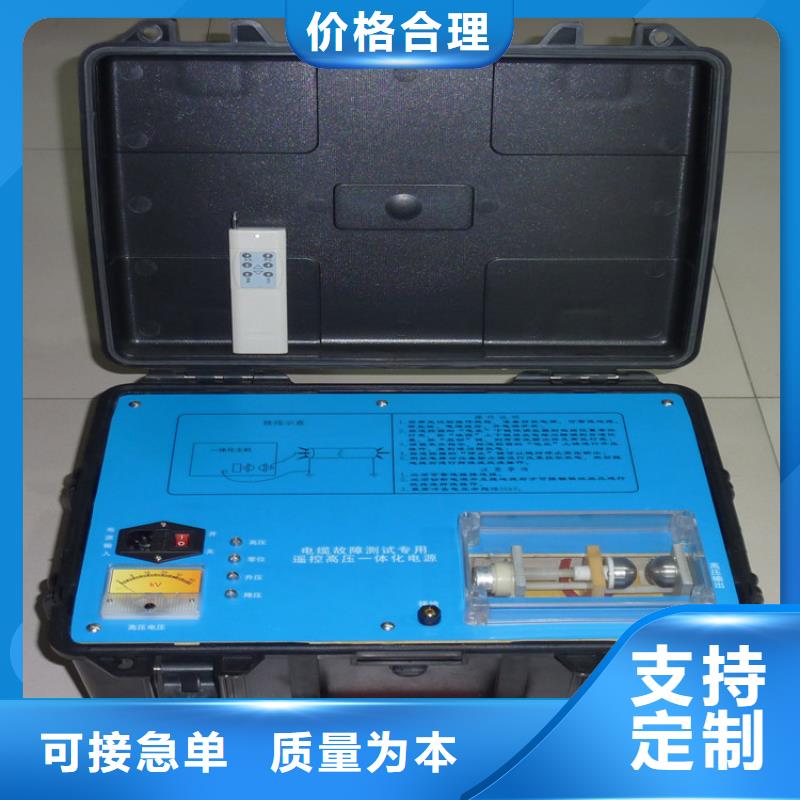

地下电缆管线探测仪接线步骤1、拆开电缆两端的接地铜辫子(如果有困难，可以只拆开近端的)。2、发射机黑色测试线接系统地。3、发射机红色测试线接电缆线芯，接一相即可。如果识别故障电缆，红色测试线要接在绝缘电阻的那一相上。需要先做导通试验，确保该相没有断线。如果是故障电缆，故障点处一般烧毁的很严重。使用电缆故障测试仪的高压单元，采用周期放电模式给故障相施加高压脉冲。故障点处会发出响亮的放电声、并伴有放电火花。这种情况就没有必要使用本仪器识别了。4、把红色测试线所接的那一相线的远端接地。接线参考图：无论是单芯或三芯电缆，如果两端有接地铜辫子，请务必按照以下图示接线：如果目标电缆没有铜屏蔽和铠装，请按照下面的图示接线：3．接收机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！电压测量不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试线缆识别时，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即脉冲编码电流信号正输入端。测试完毕后须先将仪表关机，再将测试线撤离被测线路，才能从仪表上拔出。线缆识别把Φ200mm柔性线圈按照图示箭头方向依次环绕在各条电缆上。以下接线图适合于目标电缆为停电电缆的现场识别，请确认柔性线圈上的箭头指向电缆远端（电缆芯线接地的那一端），即注意脉冲编码电流信号正输入的方向。
