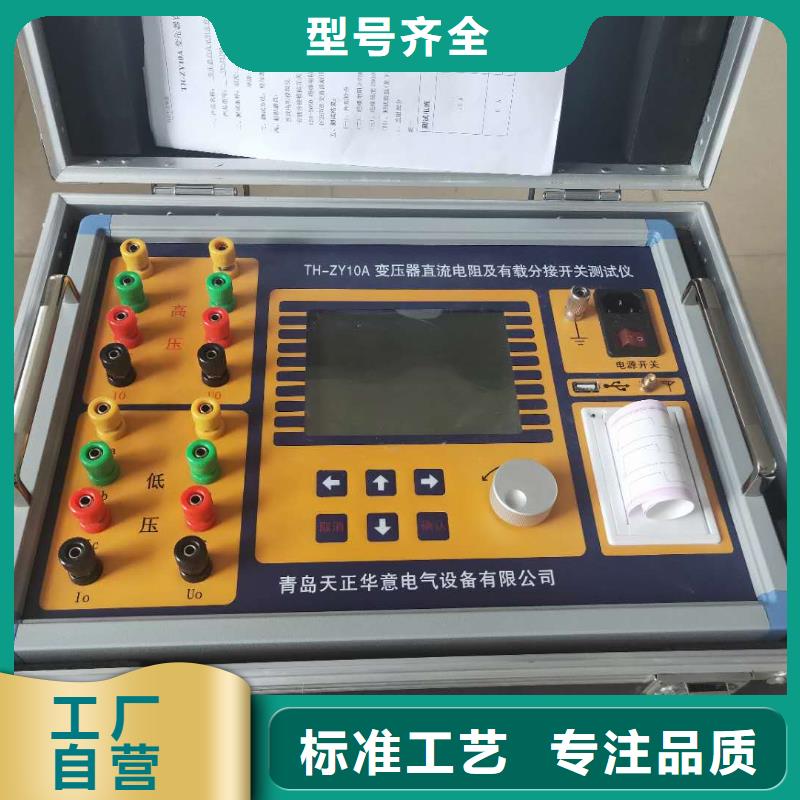

变压器有载开关测试仪 有载分接开关是与变压器回路连接的运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、附近过渡时间、附近各瞬间过渡电阻值、附近三相同期性等。二、附近功能特点?仪器输出电流大，重量轻；?两档电流输出，测试范围更宽，稳定度更高；?能自动计算出过渡电阻值及过渡时间值；?具有完善的保护电路，可靠性强；?8寸的大液晶显示，便于现场操作；?具有U盘存储功能，可以存储更多数据波形。?键盘独立操作，使仪器可操作性更快捷、附近方便。三、附近技术参数输出电流 1.0A、附近0.5A测量范围 过渡电阻：0.5Ω～20Ω(1.0A)、附近0.5Ω～40Ω(0.5A)过渡时间：0～250ms测量精度 过渡电阻：±(5％读数＋3字)过渡时间：±(0.1％读数＋3字)存储方式 U盘存储、附近本机存储四、附近使用条件环境温度 -10℃～50℃环境湿度 ≤85％RH工作电源 AC220V±10％电源频率 50±1Hz五、附近面板介绍图1 仪器面板图1.接线端子：用于连接测试线（具体接线使用见后面接线方法）。2.AC 220V：电源插座,开关及保险管位置。3.接地端子：仪器接地端子。使用前，仪器的接地端子必须接好地线。4.打 印 机：热敏打印机，打印测量结果。5.液 晶 屏：800×480点阵液晶显示器，显示操作界面。6.键 盘：↑、附近↓、附近←、附近→键：用于在界面各个选项之间切换选中选项。确认键：执行当前选中选项。取消键：取消当前操作，返回前一个界面。保存键：保存测试记录。打印键：打印测试记录。

变压器有载开关测试仪开关转换完后，仪器显示：蓝色的线条是仪器自动分析数据标定的线条，可以人性化的改动。此图为变压器有载开关有断点的波形，白颜色的圆圈是提醒用户注意。⑥点击“”放大变形显示，调整数据：可以选择 A相 B相 C相 分别查看按上下可以修改坐标，蓝色的线条一起移动，使测试的结果更加准确。返回上级屏幕这个时候要点击保存。⑦点击“打开”可以查询，保存 删除 导出数据文件导出文件删除二．不带绕组测试①．有中性点的把有载开关的U V W 三相的1 2 3 45。。分别连接在一起仪器的A B C O分别对应的接在U V W和中性点上，接线方式 YO 测试方法和带绕组测试一样。②. 没有中性点的把有载开关的U V W 三相的1 3 5 7。。分别连接在一起2 4 6 8。。分别连接在一起仪器的A B O分别对应的接在U V W上，接线方式Y 测试方法和带绕组测试一样③. 对于中间调压的有载开关U V W 三相的1 2 3 4.。。。分别连接在一起U V W 三相的另外一端都连接在一起作中性点仪器的 A B C O分别对应的接在U V W上和作的中性点上接线方式 YO 测试方法和带绕组测试一样。六．开关的动作原理及数据分析：下图是一相开关的动作原理开关的动作是由a b c d e f g的顺序依次动作，仪器测试出来的波形如下：R0：线圈电阻和连线电阻（不计）.R1：个过渡电阻阻值. R2：第二个过渡电阻阻值T0：同期性（以A相为参考点）T1：个电阻运行时间T2：个电阻与第二个电阻并联运行时间（桥接时间）T3：第二个电阻运行时间T4：整体过渡时间七．上位机的安装：在仪器内面配置的U盘插上电脑，打开U盘，复制文件到计算机的桌面即可。双击文件出现打开U盘，查找可以分析的文件（可以根据时间 档位来查找）点击文件出现光标移到波形中间，显示的是哪个点的时间和阻值。点击转换WORD文档显示:文件在U盘内面，要打开WORD文档显示测试的报告。变压器有载分接开关测试报告测试时间
