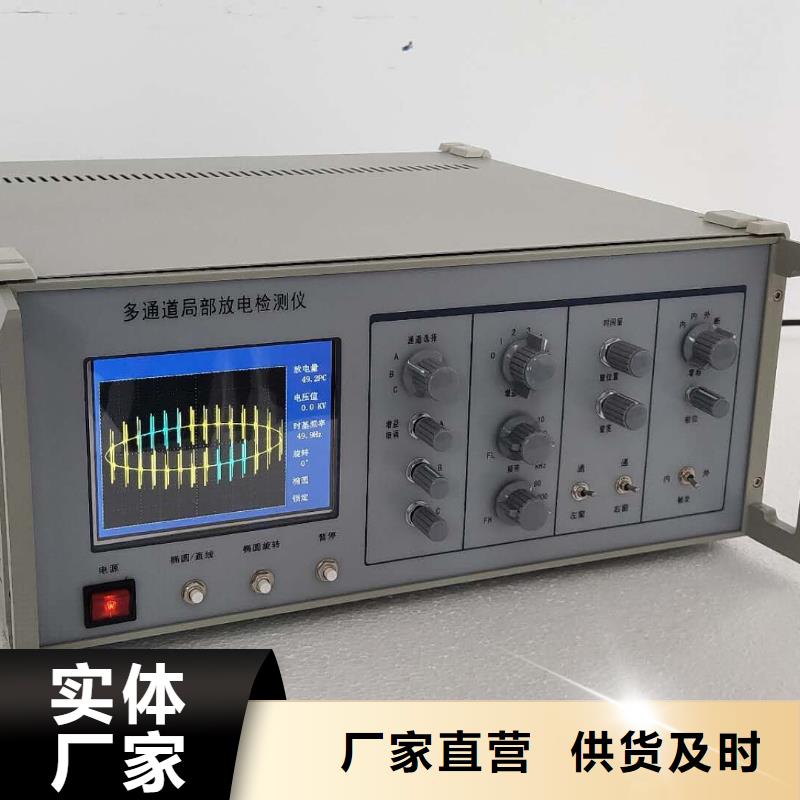

局部放电检测仪-变压器直流电阻测试仪自有厂家

局部放电检测仪声电传感器声电传感器为我公司技术人员根据改为多年研究局放的经验研发生产的一种用于采集局部放电超声波信号及电信号的传感器。该传感器抗干扰能力强、检测灵敏度高、使用方便可靠。传感器内置超声信号收集器，能够有效接收大范围内的超声局放信号，内置电场天线能够有效接收局放产生的电场信号，通过内置高精度的放大滤波电路对信号进行处理，可以有效去除干扰杂波，确保检测信号的真实性。尊敬的用户：感谢您购买本公司局部放电巡检仪。在您初次使用该产品前，请详细阅读使用说明书。该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备负责的相关单位。警告： 始终保持高压部分与仪器、探头和操作人员之间的距离。 严格遵守当地规则。 附近有雷暴天气时，不得进行测量。 不得在爆炸环境中操作仪器或附件。 使用产品时，请按说明书规范操作。仪器电池报警后请关机充电。未经允许，请勿开启仪器，这会影响产品的保修。自行拆卸厂方概不负责。存放保管本仪器时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防尘、防潮、防震、防酸碱及腐蚀气体。仪器运输时应避免雨水浸蚀，严防碰撞和坠落。

局部放电检测仪使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。9．设有一个可靠接地点，接地电阻小于0.5Ω四、技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!

局部放电检测仪检测流程局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器。2)开机检测开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置通过设置存储目录功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；再返回模块进入测量界面，点击右上角图标可以对测量过程进行详细的参数设置。4)背景检测：连接TEV传感器，将传感器贴在接地的金属体上（非测量源）当信号稳定时按下按键，再点击，记录下背景值。 信号检测：将传感器紧贴在检测部位。开关柜发生放电的主要部位为母排（连接处、穿墙套管，支撑绝缘件等）、断路器，电缆等设备所对应到开关柜柜壁的位置，这些设备大部分位于开关柜前面板中部及下部，后面板上部、中部及下部、侧面板的上部、中部及下部（开关柜TEV检测部位异常诊断：当通过波形模式检测到信号时，应对局部放电进行诊断与分析，观察信号的周期性通过改变测量模式记录和分析信号。7)数据记录：通过仪器的记录功能将数据保存：在首页中的【检测记录】模块可查看对应的试验数据，以供后期分析。8)生成报告：连接Type-c数据线，运行随机附带的报告生成软件，点击导出数据功能，即可将试验过程中所有数据导出到pc端，根据数据库以及图文信息生成巡检报告。图 检测部位示意图6.2US局部放电检测流程1)设备连接：连接测试仪的各个部件，固定传感器)开机检测：开机后系统自检，确认各个检测通道正常工作。3)设置参数：点击【系统设置，通过设置[存储目录]功能新建一个保存试验数据的文件名，后期所有测量数据均存储在此文件中；通过设置[超声类型]功能，可以配置试验过程中对数据的处理方式。再返回模块进入测量界面，点击右上角图标可以对US测量过程进行详细的参数设置。背景检测将传感器对着空旷的地方，当信号保持稳定时按下【停止】按键，再点击记录背景，记录下背景值。信号检测：将超声波传感器探头沿着柜体上的缝隙进行扫描检测，观察波形变化异常诊断与分析：当检测到周期性信号时进行分析，观察在连续检测模式下50Hz频率成分，100Hz频率成分的大小，并与背景信号比较，看是否有明显变化。并且开展局部放电诊断与分析，包括通过应用相位检测模式，时域波形检测模式判断放电类型；或是挪动传感器位置，寻找信号值，查明可能的放电位置。
