由于相相、相地都是双间隙，每个间隙承担1/2工频放电电压，在正常情况下中心点电位是“零”，则由相间隙承担工频电压，同时对地存在寄生电容，寄生电容的存在会使

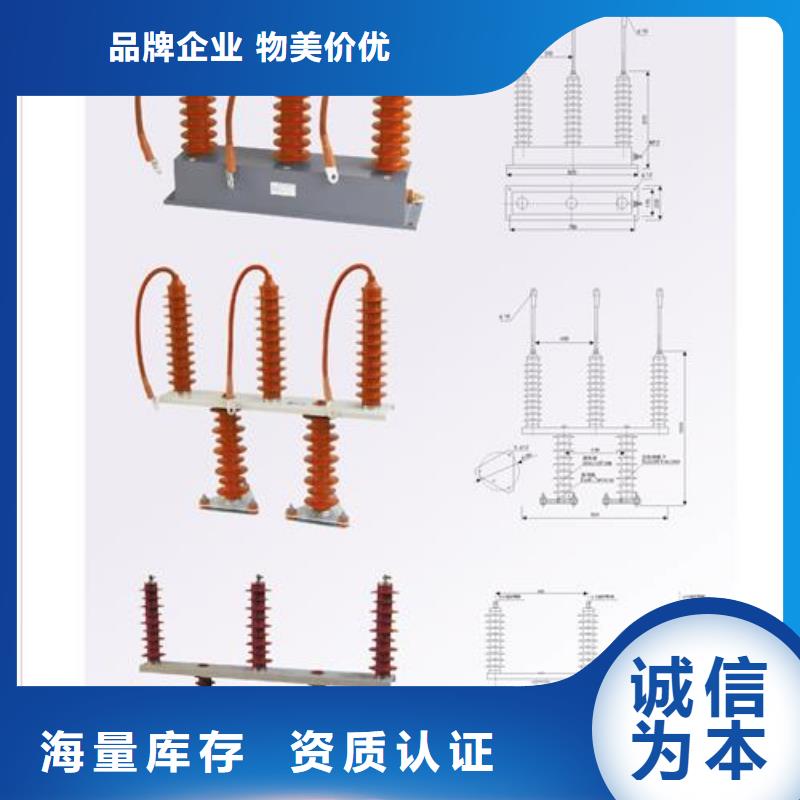

实际放电值出现不稳定。2、三间隙星形接法组合式过电压保护器由三个间隙和四个单元组成过电压保护器。其结构与四间隙不同点在于取消了接地保护单元间隙，相地保护采用单间隙，接地保护单元由纯电阻性材料组成，在中心点受寄生电容和杂散电容等外界因素相对小。相相过电压时由相间保护单元和接地保护单元共同完成，相相过电压也是由两个间隙来承担。通过接地保护单元的调整可以使相相、相地工频放电电压做成一样。 
3、菱形间隙星形接法组合式过电压保护器由一个菱形间隙和四个单元组成过电压保护器。其结构与四间隙星形接法不同点在于采用了菱形间隙结构，将带串联间隙的三相组合式过电压保护器放电间隙的数量降到1，从而降低了分布电容和杂散电容对放电数值的影响，相间过电压和相地过电压过程均由一个间隙完成。由于间隙和过电压保护器可以分别装置，这样过电压保护器可直接和外壳材料热压铸在一起，使阀片周围空腔几乎不存在，在

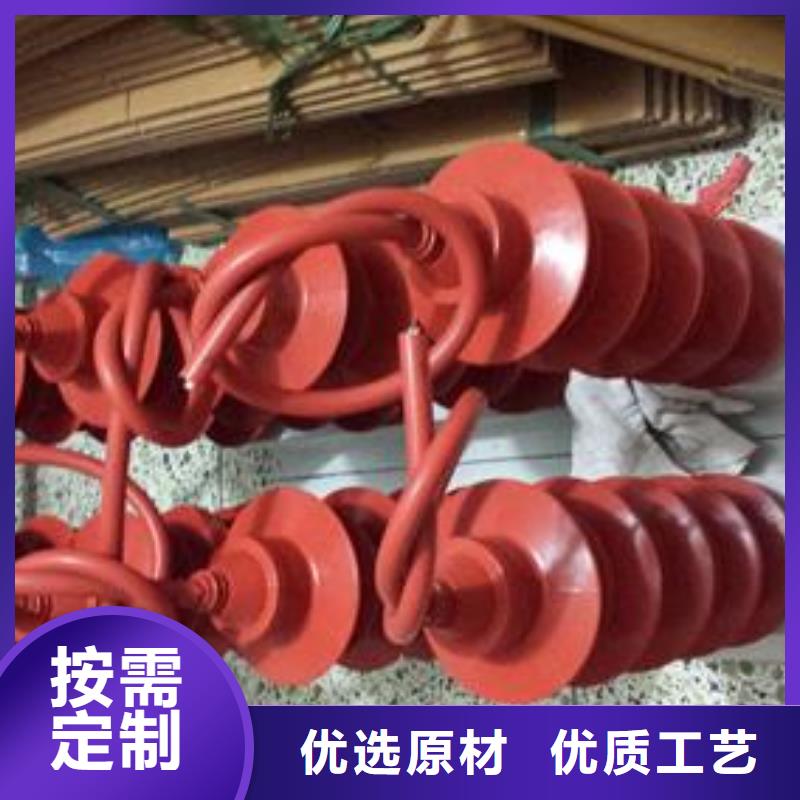

过电压保护器的密封受潮和防问题解决的比较好。4、间隙并联高压电阻间隙上并联了一个高压电阻，在工频时，间隙的容抗远大于并联电阻的阻抗，间隙两端的电压取决于电阻的分压值。在冲击时，由于波前很陡，其等值频率远高于工频，此时间隙的容抗远小于阻抗，电压分布由容抗决定，故不受并联电阻的影响。  可以的。我公司生产的过电压保护器方便，特别适合与KYN、XGN、GBC、JYN、GZS等不同型号的中压成
套开关柜配套使用，或直接安装在小型箱式变电站内。二、碳化硅避雷器、无间隙氧化锌避雷器和带串联间隙氧化锌避雷器的性能比较？    阻容吸收器大优点是缓和入侵到被保护设备的过电压波的陡度，改善设备绕组上的电压梯度，但有体积大，无明显过电压限制值，吸收过电压能量容量小，会产生高次谐波污染等问题。无间隙氧化锌避雷器是一种较先进的过电压保护设备，与传统的碳化硅避雷器相比，在保护特性、通断能力和抗污
秽等方面均有优异的特性，其ZnO电阻片的非线性极其优异，使其在正常工作下接近绝缘状态。    但它保护残压较高，避雷器在线监测器无法满足操作过电压下频繁动作的要求，存在工频老化和承受荷电率和热平衡条件的限制，这对于保护电动机类绝缘耐压水平的设备来说还存在不足的。

按原理图将相关仪表和设备连接好，测试前应首先将电流继电器LJ的整定值调至值(作为后备保护)，然后将试验变压器空载升压，电流继电器LJ应不动作，将数字电流表A2的量程调至10~20A(5KVA及以下容量试验变压器可不加限流电阻R)。
  工频试验电压分别加在被测试品的A和D，B和D，C和D，A和C，B和C，以及A和B上，缓慢调高试验变压器的输出电压，同时观察电压表及数字电流表A2，TBP间隙未击穿放电时，数字电流表A2的读数为零或数值很小。
  当试验变压器的输出电压达到TBP的动作值时，TBP间隙被击穿放电，数字电流表A2的读数将突增，电流表A1同样也会有突变现象产生，此时试验变压器的高压输出电压值即为该TBP的工放值，试验注意事项a，户内型TBP在做工放试验时。
  应先将TBP放在铁板上进行，铁板同时可靠接地，铁板面应略大于TBP下底面,b，用户在做TBP工放时,不能以电流继电器LJ是否动作来作为TBP的工放数值的依据,c，在做TBP工频放电时,当观察到电流表有明显的增大时,要立即将调压器回零,并切断电源。
  切忌在放电后继续升高电压,以免损坏保护器,d，用户在试验时如果发现其工放值超出表二中的允许范围时,请仔细检查接线是否正确，表计是否准确和调压器炭刷是否接触良好，如经检查测试数据无误,确已超出允许范围时,请与我公司联系,e。

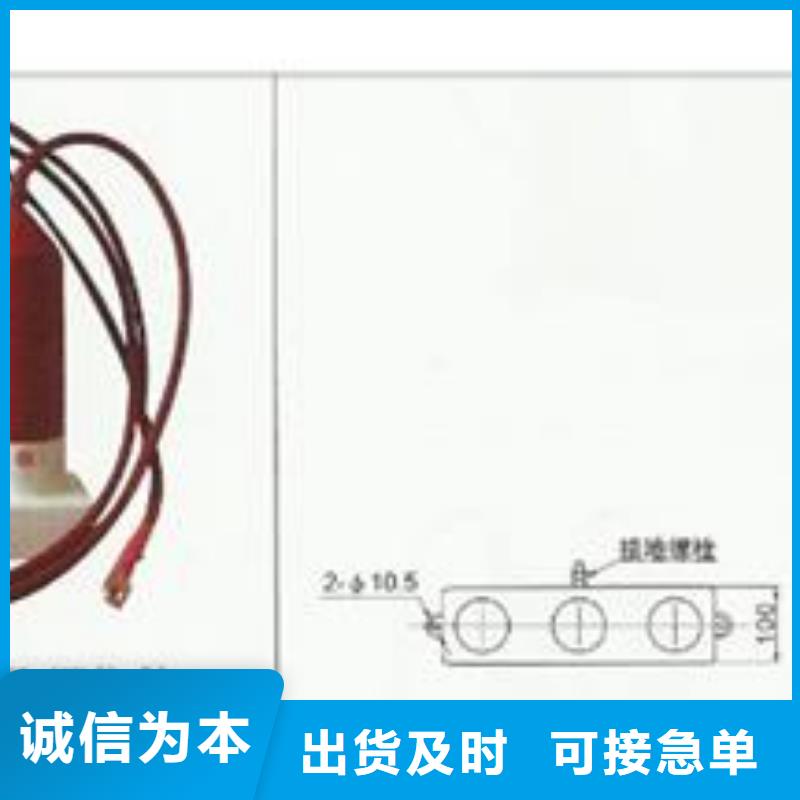

  用户在做其它电气设备绝缘试验时,应将TBP连接线拆除,f，试验时,只有内部间隙放电,外围任何部分不得有闪络,g，本产品每一年做一次性试验,同时将TBP外表面灰尘清理干净，安装及注意事项a，户内型可以水平安装在各种不同型号的开关柜内,该类产品除直接与开关柜"A"。
  "B"，"C"三相及接地相("D"相)相连的线鼻子为裸导体外,其余部分被绝缘体封闭,因此它的相间，相对地(或柜体)的距离及对柜体安装空间要求相应较小,可直接安装在开关柜的手车底盘内或互感器室内,b，带有动作记录仪的TBP,先将TBP本体(安装方式同上)和动作记录仪各自固定好后,通过配备的特制电缆相连。
