【交流采样现场校验仪高压开关特性校准装置型号齐全】

安徽芜湖交流采样现场校验仪 使用细则：仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％，50Hz±2％，避免电源波动较大的地方使用。7.2：开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。7.3：电源插座上的地线应良好接地。7.4：接通后面板上电源开关，根据被检表的性能和量程选择相应的项目、量限、步长，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有通断灯亮时才有输出；当作中值电阻测试时，将项目开关转到”端子输出相应的中值电阻。7.5.1：频率的选择：按动频率键（循环键），选择相应的频率量限的选择：根据被检表的量程，选择本校准仪的对应量程，按动量限键，量限循环显示步长的选择：按动步长键，循环显示倍率值，此项功能主要用于分几步输出满量限值输出调节外控编码器调节：将外控调节盒接到外控调节插头上，开机，选择需要测试的项目和量程，按动“通断”按键，LCD屏显示“通”，旋转外控调节盒的粗细调编码器，输出将从小到大变化，按动“通”按键，LCD屏显示“断”，输出为零，或者反方向旋转编码器，将输出降为零。7.5.4.2：面板按键数字调节：可通过面板上按键控制键调节输出：1）“按位”调节，将开关拨到“位”侧，按动LCD屏输出值对应的上升、下降键，对应的位加1、减1，如果按动位，只能调节到满量程值（或选择量限值）的，以免误操作损坏被检表！2）“按百分比”调节，将开关拨到“％”侧，按动LCD屏输出值对应的上升、下降键，可按照选择量限值（没有设置，则为校准仪对应的量程值）与设置的步长（没有设置，为10）共同调节。例如：如果量程值选择5.00，倍率值选择4，则按动10％上升键一次，输出为5.00×1/4×10％＝1.25。7.5.5：如果按动上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。7.5.6：误差的处理：按照外控调节或者按照面板按键调节的方式

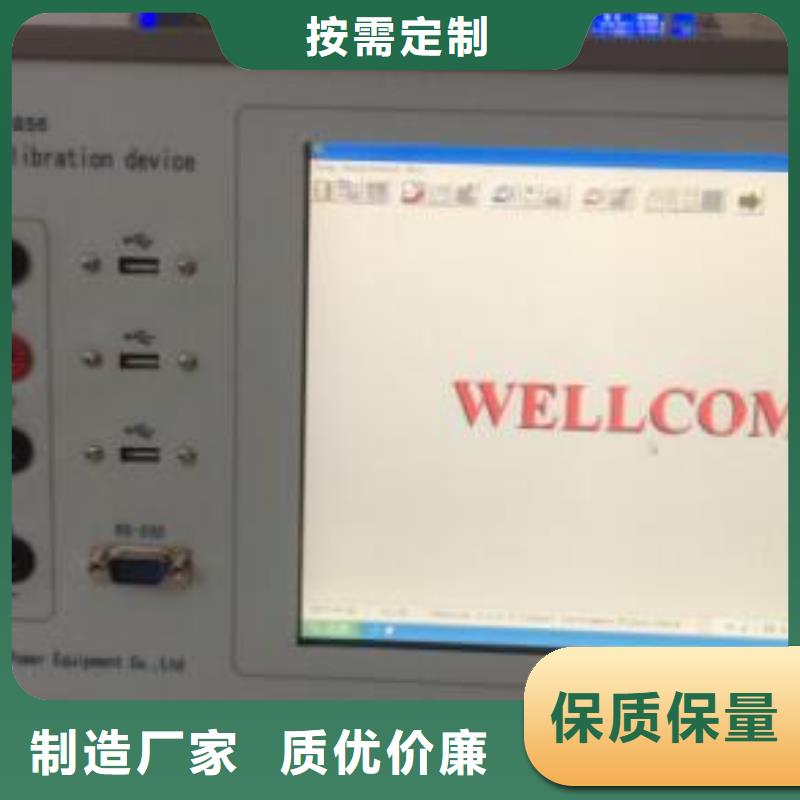

安徽芜湖交流采样现场校验仪工作原理三相交流采样在线校验仪原理框图见插图从原理图看出，仪表首先把电压、电流信号转换成标准信号，高速A/D转换器在单片机的控制下同步对电压、电流标准信号采样，并同时采样信号的频率及相位，由计算机内部计算出实测电压、电流、有功功率、无功功率、频率、相位、功率因数等各参量，并显示测量结果。5. 面 板5.1.前面板三相交流采样在线校验仪面板由一块LCD显示屏，功能键【＜＜】、方向键和数字键、【确认】、【复位】及电源开关组成。接线端由三相交流电压输入端（由黄、绿、红、黑四端钮组成）三相交流电流输入端，钳夹输入端，电源输入连线，保险丝座（1A保险丝），RS－232接口（九针）。
