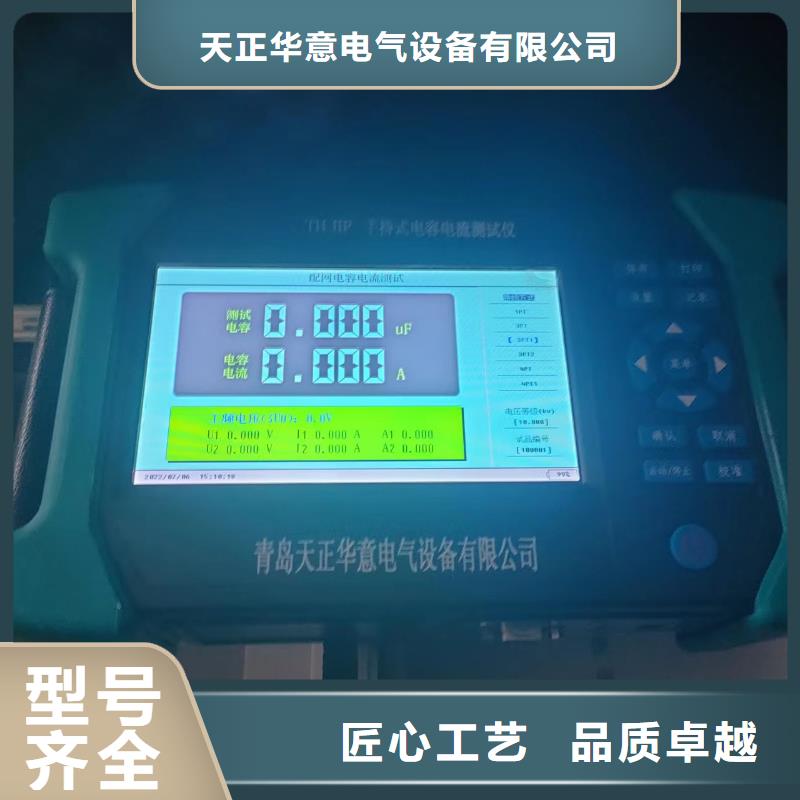

山东济南电容电流测试仪从变压器中性点测量配网电容电流的方法1、测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。2、测量原理变压器中性点异频信号注入法测量原理如见图5。图5变压器中性点异频信号注入法原理图图5中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）3、测量步骤1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。7 测试人员位于绝缘垫上开始测试。

山东济南电容电流测试仪在电力系统的无功补偿电容器参数测试工作中，需测试并联电容器组中的单个电容值，以及电抗器的电感值等参数。该参数测试的准确与否，直接影响到补偿电容器组的可靠性，关系到电网的运行。针对上述电力生产需求，为了测量并联电容器组中的单个电容器电容值及电抗器的电感值，许多电力测试仪器生产厂家研制了电容电感测试仪，但就目前使用应用情况来看，在用的电容电感测试仪种类繁多，质量参差不齐。其数据结果的质量越来越受到电力生产部门的重视。国内的计量检定单位在实际检定工作中采取的检定方法为传统的“实物法”，该方法的主要特点在于：以一组实物标准电容和实物标准电阻为基础，用于对电容电感测试仪的电容、电感测量功能进行检定。其不足之处主要在于：实物的标准电容、标准电感难于获得，且成本高。基于该方法准确度低、量值取值范围窄。鉴于上述情况，针对电容电感测试仪的工作特性和现有校验方法的不足，设计研制了 电容电感测试仪校验装置，可有效开展对目前市场上主流的电容电感测试仪的校准与检测工作。二、主要功能特点电容电感测试仪校验装置（以下简称校验装置）是针对目前市场上主流的电容电感测试仪的电容、电感等测量性能进行校准检定的专用装置。本校验装置主要包括如下功能、特点：1、 校验装置可对电容电感测试仪的电容、电感等测量功能进行校验。电容值、电感值准确度高，量值连续可调，调节细度小、范围大。2、本装置可模拟出现场实物类似的电容、电感，频率响应范围宽，电流输出范围大，电容、电感均可方便溯源。3、校验装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。性能稳定，软硬件设计思路新颖，针对性强。操作界面友好。
