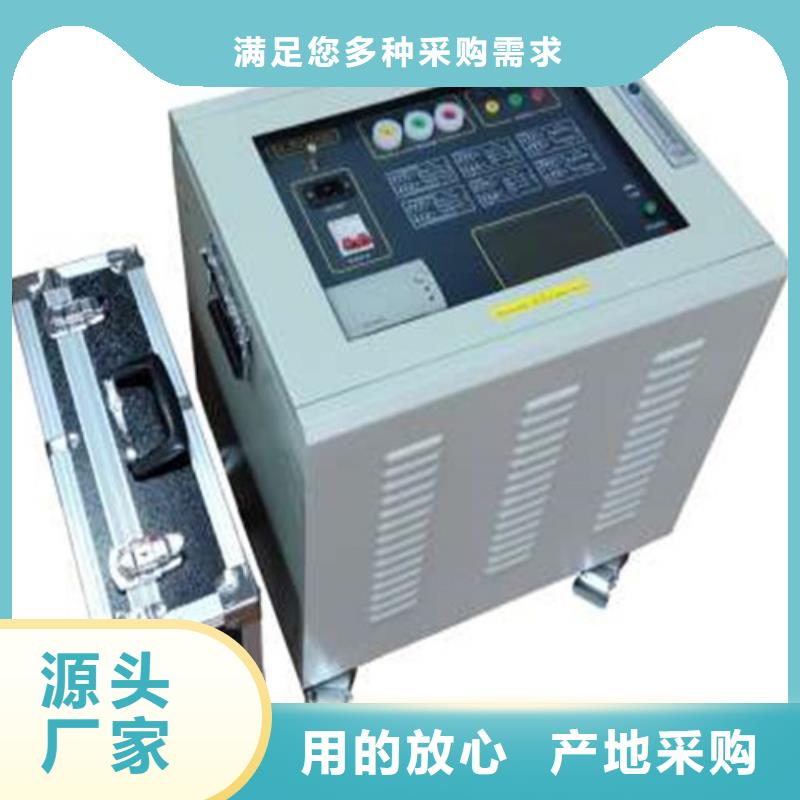

异频线路参数测试仪仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。

异频线路参数测试仪工作条件：温度 －10～＋45℃，相对湿度 80％，大气压力 750±30mmHg四、仪器的配套装置：1. 测试仪主机 1台2. Q9头测试线 2根3．加长线25米 1根 4．220V电源线 1根5. 电流取样盒 1个6. 使用说明书 1本五、仪器工作原理的简要说明1.仪器组成框图系统说明：本测试仪由特征信号取样处理器（主机）及通用笔记本电脑组成一个完整的输电线路故障检测系统。由专用软件完成高压输电线路常见故障的测试工作，较准确地测量并显示出故障点距测量端的距离。操作简单，查找故障极其方便。是高压输电线路管理维护部门不可或缺的测量设备。基于雷达测距原理，根据输电线路的故障性质可选择不同的测试方法。一般来说，对于输电线路的断路、金属性接地故障采用“脉冲测距法”。而对于常见的绝缘瓷瓶故障所表现的高阻泄漏性故障及高阻闪络性故障，必须利用高压发生器提供一定幅度的冲击高压，迫使故障点闪络放电，形成单次高速闪络波形，即通常所说的“冲击高压闪络测距法”。本机采用超高速A/D数模转换电路及单片机管理系统，首先将测试到的单次特征波形变成数字信号，再由笔记本电脑内专用数据处理程序对数据信号进行分析，并实时在屏幕上显示出测试结果来。我们还可以利用计算机的强大功能对显示的波形进行存储、任意压缩扩展、位移等。由于界面十分友好，全中文菜单提示，触摸屏操作，相当简单。2.测试原理输电线路故障一般可分为三大类：低阻、短路，断路，及高阻故障。

异频线路参数测试仪 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。按住开始测试不放，当进度条跑满整个方格的时候，仪器将自动进入的测试过程。为更好的保证测量精度和测量性，仪器首先将对外界干扰信号进行检测并分析；当然，仪器内部采用的是高端的专业DSP快速处理器来处理，相对用户来说整个干扰检测过程就是一瞬间的事情，用户根本不用担心此过程会占据过多的时间而导致测试过程时间过长。干扰检测完成后仪器立即启动变频输出装置；首先变频到55Hz使输出端快速平缓地输出至200伏电压或者4安培电流，整个过程仪器内部均采用实时监控的手段，保证输出的稳定可靠。升压或升流成功后，保持200伏电压或4安培电流然后进行55Hz（如图4—4）环境下的检测分析；当55Hz检测分析完成后，仪器自动变频到45Hz进行45Hz（如图4—5）环境下的检测分析；经过仪器内部中央处理器的高精度处理，得出并显示各项测试结果及数据（如图4—6），包括55Hz所有数据和45Hz所有数据，用户可以自行选择查看并打印。整个测试过程的所有数据均是采取的实时检测并显示的方式，用户可以很直观的观察监视整个测试过程发生的变化。
