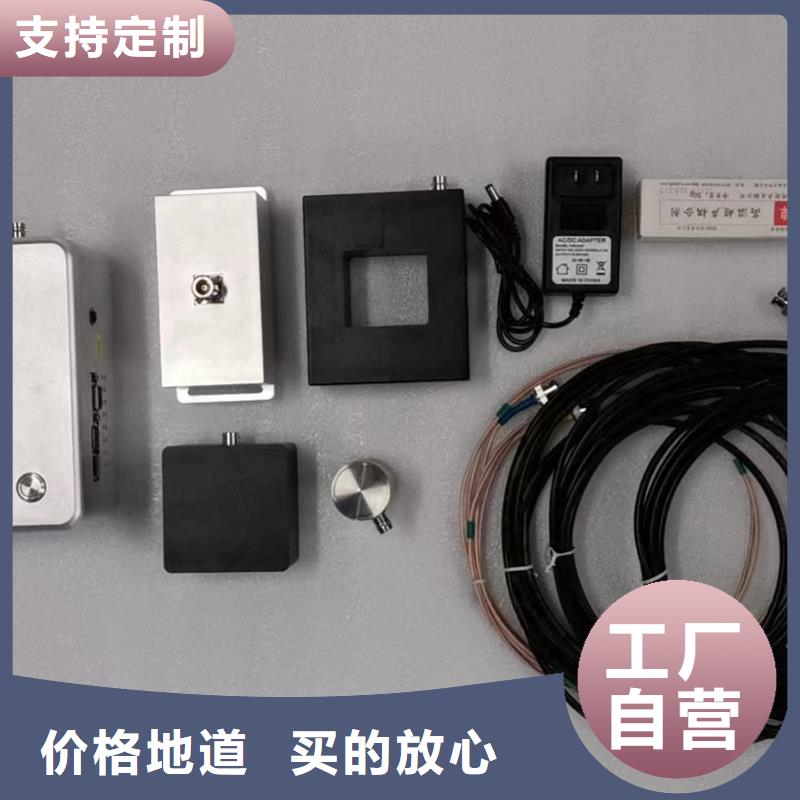

局部放电检测仪变频串联谐振耐压试验装置现货采购

局部放电检测仪技术指标4.1、系统主要性能技术指标独立、同步、4通道4采样频率 40MHz4.1.3、数据分辨率12bit，直流精度0.2％4.1.4、可测试品的电容量范围6PF~250μF、检测灵敏度允许电流（见表一）：表一、检测灵敏度及输入单元允许电流值。输入单元序号调谐电容范围灵敏度（PC）（不平衡电路）允许电流有效值不平衡电路显示工作方式4.1.6.1、显示方法：椭圆正弦直线工作方式：分连续、单次、3D 显示工作方式。4.1.6.3、触发同步方式：分内外触发方式，内触发为仪器电源同步触发，频率50；外触发为同步试验电源工作频率，10~1000Hz内任意频率。4.1.6.4、外触发同步信号输入电压：5~100V，输入功率20dB。4.1.9.2、放大器正负极性响应不对称性：＜1dB。4.1.10、局放信号测量：所见即所得方式，可在连续、单次、放大等显示工作方式下测量局放信号，误差±5％（以满刻度计）。4.1.11、试验电源测量（选项，需外接电压、电流传感器）：可测量高压侧电压、高压侧电流、低压侧电压、低压侧电流，显示分为模拟指针和数码显示，误差：±3％（以满刻度计）。4.1.12、结构4.1.12.1、主机：4U加强型标准机箱 数字处理设备：标准工控机控制开关柜(选配件，体积重量随功率变化)

局部放电检测仪仪器基本操作5.1仪器开启/关闭按下按钮，开机画面显示在屏幕中。若要关闭仪器，长按 按钮。概要信息设备在进入正常运行状态后，显示系统主菜单。主菜单界面下显示有“暂态地电波超声波特高频高频电流检测记录系统设置等选项。在界面上方，显示当前时刻和电池电量状态。系统设置系统设置界面对系统的基本信息进行浏览设置。?存储目录试验过程中数据库文件和图片文件保存的位置。注:记录数据可在“首页-检测记录”查看。若新建一个已存在的目录，则会直接将之前目录中数据清空，请谨慎操作。所有数据存储路径在设备系统可对接RFID设备实现对应数据的智能读写操作。?蓝牙设备搜索并连接周围可用的蓝牙设备。?音量调节调节系统输出音量大小?日期和时间修改系统的时间和显示日期恢复出厂设置将系统中试验过程中产生的数据和图片进行清理，在没有导出数据之前，请谨慎操作设备信息软件版本，硬件版本以及系统发布日期。测量TEV试验有4种显示图：波形图，PRPD图，PRPS图，统计图。在运行状态下，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行TEV试验相关参数设置。?数据区当前测量过程中的值、背景值和当前值?历史极值区当前测量过程中近的20个周波的值。?图表区波形图—当前测量数据波形，根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—二维图谱，放电相位分布图谱，显示放电水平、相位以及峰值频次的关系，其中纵轴代表放电水平，横轴代表相位0-360度，不同的像素颜色代表不同的峰值频次。PRPS图—三维图谱，脉冲序列图谱，显示时间、相位及放电水平的关系，纵轴代表放电水平，横轴代表相位，Z轴代表时间，脉冲不同颜色代表放电水平的大小不同，右侧颜色标识代表纵轴不同的百分比所使用的不同颜色。通过该模式可以区分干扰和放电，以及随时间变化不同相位信号的变化。
