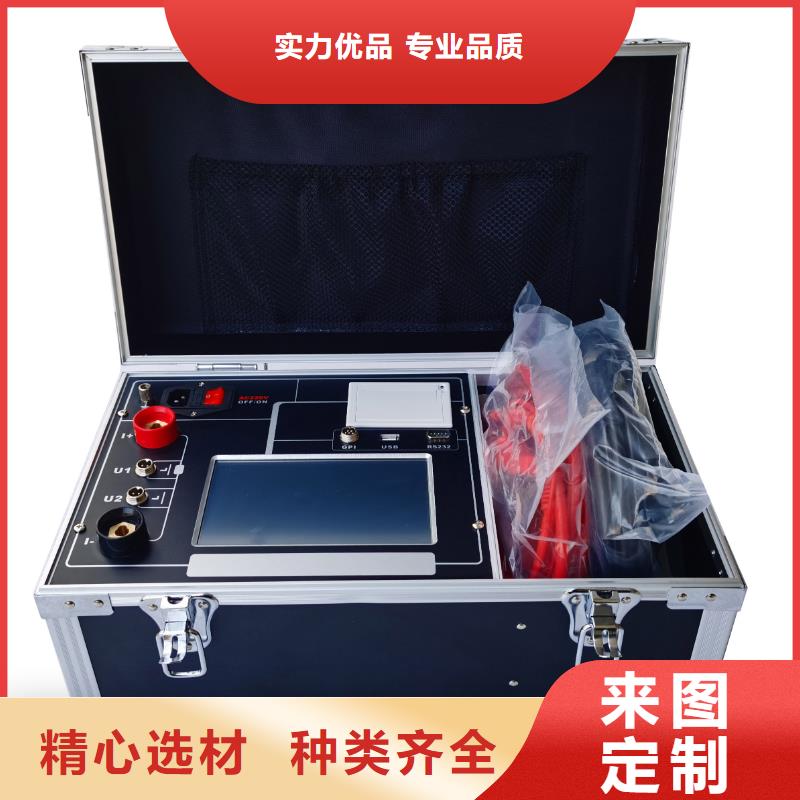

回路电阻测试仪技术参数?输出电流：200A、150A、100A、50A ?测量范围：200A 0～1000uΩ150A 0～1400uΩ100A 0～2000uΩ50A 0～10mΩ?准 确 度：±（读数×0.5％＋1uΩ）?分 辨 率：0.1uΩ?测量时间：快速，10～60秒可选?自动关机：5分钟无操作自动关机?工作电源：内置锂电池或外置充电器，充电器输入100～240VAC，50Hz/60Hz?充电电压：12.6V?充电电流：≤3A?主机尺寸：220mm ×168mm ×65mm?主机重量：1.6kg（不含测试线）四、使用条件?环境温度：-10℃～50℃?环境湿度：≤85％RH?大气压力：70～106Kpa；?存储温度：－40℃～＋70℃五、面板介绍I＋、I-：电流输出接线柱。V＋、V-：电压输入插孔。液晶屏：4.3寸工业级高亮度彩色液晶屏，显示操作菜单和显示测量结果。键 盘：用于各种功能的操作及参数设置。USB 接口：外接U盘，用来存储测试数据。USB 方口：连接外置打印机。充电接口：使用仪器专用充电器进行充电。六、操作说明6.1 测试接线将两个测试钳夹到开关触点或测试品两端，I＋/U＋端子连接到红色测试线，I-/U-端子连接到黑色测试线，其中粗线插片连接电流接线柱，I＋/I-，细线弹棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，已降低引线电阻，节省电池电量。如果测试中电流开路，仪器会停止测试并报警。6.2 智能电量管理仪器长时间未操作时，自动关机以节省电量；仪器带低电量充电提示功能、过放保护功能。

回路电阻测试仪 TH-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。七、操作方法1、按图三接线方法接线。图三 四端子接线图2、仪器面板与测试线的连接处应钮紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R＝100×(Ro÷Io)μΩ。6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。八、故障现象及排除故障现象 故障排除开机后无反应，液晶屏无显示 检查有无交流电源检查电源电缆检查保险管底座内的保险管是否烧断测试时电流值显示为0 检查“复位/测试”键是否按下检查电流输出线有没有接好，是否接触不良测试时电流值显示正常,电阻值显示为0 检查“复位/测试”键是否按下检查电压输出线有没有接好，是否接触不良测试时电流值显示正常，电阻值显示明显偏大或显示为1（超量程）检查被测电阻值是否太大检查电压输入线是否接在电流输出线的内侧检查电压输出线有没有接好，被测件接头是否被氧化九、注意事项1、使用仪器前请仔细阅读说明书。2、请按照说明书上正确的接线方法接线。3、本仪器不得测试带电回路中的回路电阻。4、仪器在使用中必须可靠的接地。5、电流线用户不得随意更换。6、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。
