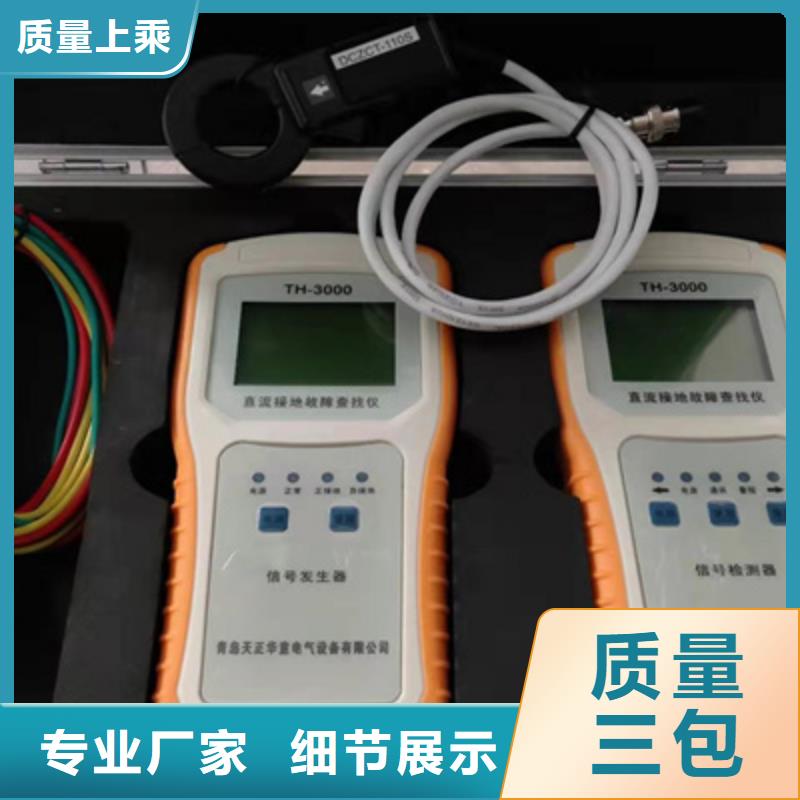

直流系统接地故障定位仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需尽快处理。由于直流系统的复杂性和动态性，直流接地故障往往难以定位，而传统的拉路法已无法满足在保证系统运行的情况下找出接地故障点，近几年来，相关规程中已经明文禁止采用拉路法的方式来进行接地故障点的定位。为了能够帮助现场维护人员快速准确地找出接地故障点，我公司通过多年努力，总结大量现场经验，开发出了便携式直流接地故障查找仪，该查找仪可以查找解决各电压等级（48V，110V，220V）直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障。便携式直流接地故障查找仪采用高分辨率传感单元对直流系统中接地点的漏电流进行采集，在220V电压等级下检测600KΩ以内的对地绝缘阻抗，检测速度快，定位精准，真正解决了直流系统中的绝缘故障问题。

直流系统接地故障定位仪使用方法1、将信号发送器电源开关置OFF，将输出信号线插头插入探测仪的输出插座上，信号输出线的正母线（红色鳄鱼夹）夹在直流母线的正接地极上，信号输出线的负母线（黑色鳄鱼夹）夹在直流母线的负接地极上，信号输出线的大地（绿色鳄鱼夹）夹在直流屏的铁壳上（即大地）。电源开关置ON，仪器开始工作。2、信号发送器的“母线/支路”开关置母线端，仪器开始检测，如果有接地电阻，显示器显示其阻值，若无接地则显示999 .9KΩ；若有接地，则显示接地电阻，同时显示正接地或负接地。3、开启接收器，液晶显示相关参数。若显示电池电压欠压, 表示仪器电池没电，需充电。将充电器接上AC220V,充电插头插入充电插孔上,一般充电三个小时锂电池即可使用。本仪器由充电锂电池供电，锂电池经使用后电压会逐渐下降。当电压下降到低于10.8V时，蜂鸣器一直报警输出，表示仪器不能工作，此时，需要对电池进行充电；同时界面提示“同步信号握手中”，将发送器“母线/支路’开关置“支路”，接收机显示“同步信号握手成功，请发送机接收机保持当前状态”，如果任意一方重启或改变状态，均需将接收机靠近发送机（重置支路）重新握手同步信号。4、用接收器的检测探头分别卡住直流系统各个支路，显示器显示当前支路的对地电阻，建议每个回路测量2-3次，以获得的稳定值。5、检测探头查找支路接地故障时，可以同时卡住某个支路正、负两条馈线，一次便可以测量出该支路是否有接地故障。也可以将正、负两馈线分两次测量，先卡该支路正极馈线，后卡该支路负极馈线，反之亦可。
