以下是:双路直流电阻测试仪的图文介绍

天正华意电气设备有限公司(商丘分公司)投资进行科研攻关,拥有一批技术骨干,专业设计生产我们的 便携式故障录波仪产品,我们每一道生产工序都严格按照标准进行,并由专业技术人员进行检查、把关,保证产品的质量全部通过ISO 9000认证,是人们信赖的 便携式故障录波仪厂家。




直流电阻测试仪温度设置:按循环键,将光标移至选择设置,如下图 此时按选择键,滚动显示不同的待选项(温度、时间、参数、导出)。选定温度后,按确认键,进入温度设置界面,如下图:通过循环键,将光标在当前温度、折算温度、材质选择、存储几个选项中滚动。通过确认键(上调)和选择键(下调)来改变当前值。根据需要设置当前温度和折算温度,选择好材质,通过循环键将光标移动到存储,按确认键保存设置,并返回至初始界面。4、时间设置在开机界面中,按循环键将光标移动到选择设置,如下图:此时,按选择键,将当前选项切换至时间,按确认键可进入时钟修改界面,如下图:在上图中,按循环键可将光标在各个日期数据之间移动,按选择键减小数据,按确认键增加数据。修改后按复位保存并退出至初始界面。5、数据查询开机状态下,按循环键将光标移动到查询数据菜单,然后按确认键进入数据查询。此时,按循环键上翻记录,按确认键下翻记录,按选择键打印当前数据,按复位退出查询界面。七、注意事项1、连接测试夹与连接接地线时,要注意接触端长期裸露在空气中,表面覆盖了一层氧化膜,该氧化膜可能造成测量结果不稳定或不准确,所以在接线时要注意清理氧化膜,或者测试夹与引出端连接好后,用力的扭动几下测试夹以划破氧化膜保证连接良好

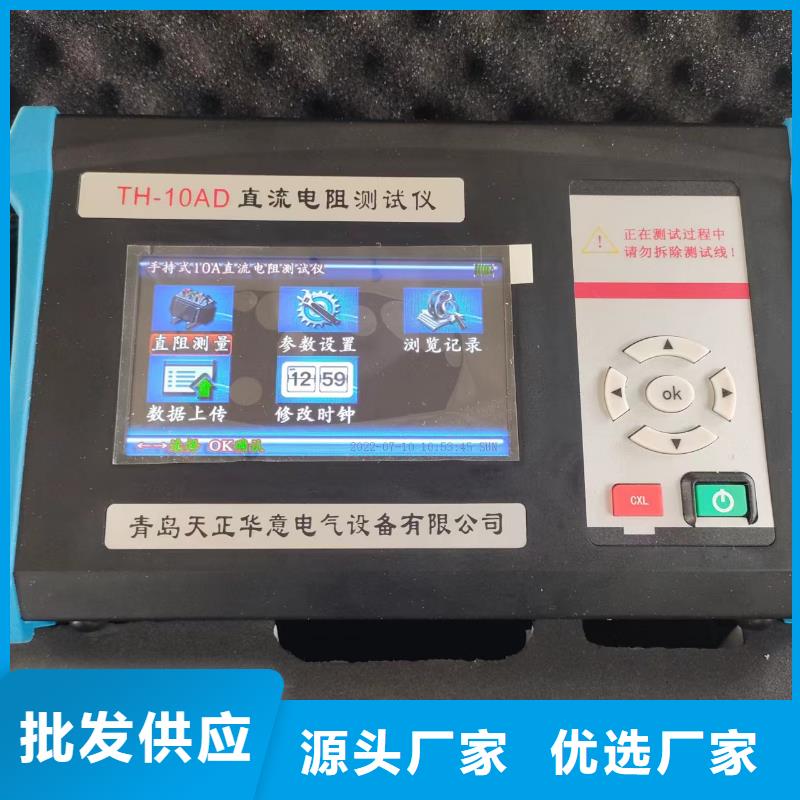

直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要,我公司研制的ZSR50型直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。二、主要技术指标项目 技术指标及参数 备注测试电流 <5mA、2.5A、5A、10A、20A、50A 测量范围 50μΩ~400mΩ (50A)100μΩ~1Ω (20A) 500μΩ~2Ω (10A)1mΩ~4Ω (5A) 2mΩ~8Ω (2.5A) 10Ω-20KΩ (<5mA) 小分辨率 0.1μΩ 准确度 ±(0.2%+2字) 显示 液晶显示器 电阻显示有效数字为 4 位数据存储 1000组 工作环境 环境温度:0℃~40℃ 相对湿度: <90%RH,不结露 电源 AC 220V±10V,50Hz±1 Hz 保险管 10A 功耗 1000W 外形尺寸 长400mm×宽225mm×高350mm 重量 仪器:13Kg 线箱:6.5Kg 三、功能特点1、整机由高速单片机控制,自动化程度高,操作简便。 2、仪器采用全新电源技术,电流档位多,测量范围宽,适合大中型变压器的直流电阻测量。3、保护功能完善,能可靠保护反电势对仪器的冲击,性能更可靠。 4、具有声响放电报警,放电指示清晰,减少误操作。5、响应速度快。6、智能功率管理技术,仪器总工作在小功率状态,有效节能,减少发热。7、320X240点阵的超小像素点的65K真彩色液晶,8、仪器自带万年历时钟和掉电存储,可存储1000组测试数据,可随时查阅9、仪器配备RS232和USB接口,可和计算机通讯以及U盘存储10、自带面板式微型打印机,可汉化打印测量结果



直流电阻测试仪 变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路,可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符,引出线是否有断裂,多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要,我公司研制了直流电阻测试仪。该仪器采用全新电源技术,具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制,自动化程度高,具有自动放电和放电报警功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。如选择启用中性点校正功能,仪器将先测量单相AO数据暂存,然后再进行三相测量, 使用暂存的AO数据进行中性点校正,使三相测量数据更接近单相法测量的数据;如不启用该功能,仪器将直接进行三相测量,速度更快,只是数据与单相测量数据差异稍大一些,但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明,不带中性点校正功能只需跳过单相测量步骤即可。




直流电阻测试仪变压器绕组的直流电阻测试是变压器在交接、大修、和改变分接开关后必不可少的试验项目;同时有载分接开关是与变压器回路连接的 运动部件,因此有载分接开关的检测,越来越引起重视。在《电力设备交接和性试验规程》中,要求检查有载分接开关的动作顺序,测量切换时间等。 两个试验项目的传统的测试方法为分体式测试,即需要配备一台直阻测试和一台有载分接开关测试仪。因为是两台独立的仪器,每台仪器均配有专用的测试线,这就需要分开接线和测试,这样一来导致工作效率大大降低。 另外,对于变压器直流电阻测试项目,随着电网近年来的发展和变压器技术的不断改进,出现了很多评价超标的现象。对于这个问题的深入研究发现存在这个现象的主要原因是由于现场变压器上层油温的不准确性,导致直流电阻值统一换算成75℃评价时存在较大的误差。 为了解决上述问题,我们公司研发生产了变压器直流电阻及有载分接开关综合测试仪,该仪器只需一次性接线就可进行两项测试:直阻测试和有载分接开关测试。并且使用无线测温技术,可以实时监测变压器内部油温,使直流电阻值统一换算成75℃评价标准时更加准确可靠。
