北京雷电冲击发生器 测量系统结构说明如下：测控一体化工作台为两联柜形式，显示器、键盘鼠标放置在桌面上，计算机主机、示波器、隔离滤波电源、UPS放在办公桌内，继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后,系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台,工作方式的设置由测控软件（具有软件著作权）自动完成。其带宽100MHz，标称分辩率达9bit，采样速度达2.5GS/s，记录长度10M，通道2个；可记录雷电全波、操作波和雷电截波。用户只需根据界面提示，输入各项试验条件即可（用户也可选择其它示波器）。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪（仪器具有PTB校准）校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K ％标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道,采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(＊.DAT)的格式存盘，从硬盘中读出并显示在屏幕上，帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ，在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能, 输入文字，绘制和插入电路接线图，插入试验波形图，存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能，方便用户分析波形。

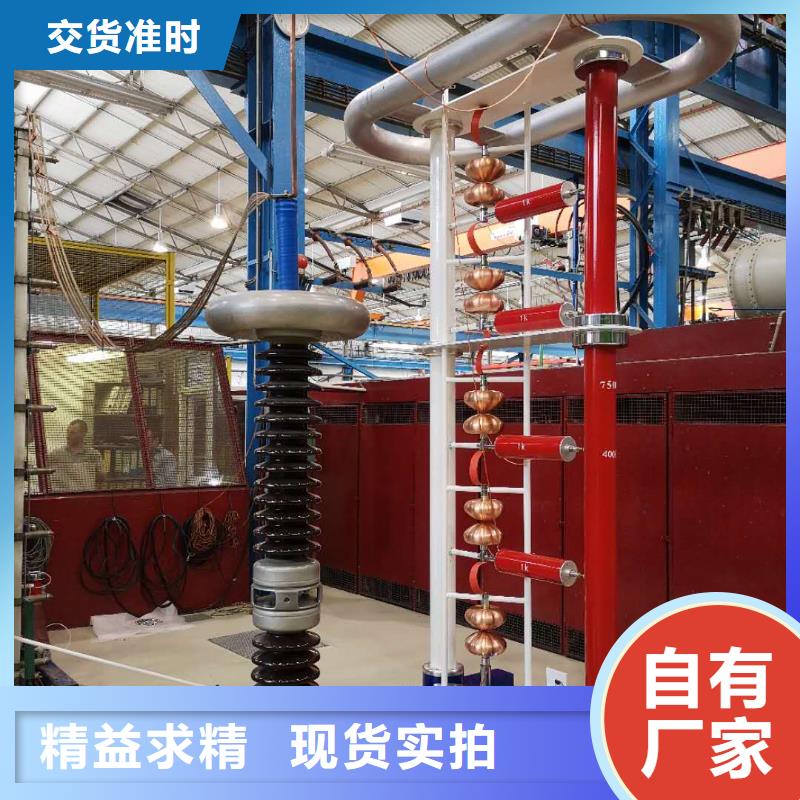

北京雷电冲击发生器 冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。4.触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮，其功能分别如下：1）【控制电源】：顺时针旋转开关，控制回路接通电源；逆时针旋转，则关断控制电源。2）【紧急停止】：在任何紧急情况下，按下紧急按钮，系统停止切断电源，主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面，在主控页面内可以通过简单的触摸操作完成对系统的所有控制，并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分，图形显示区（1），状态信息显示区（2）和控制区（3）图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作，可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态：显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”，并闪烁，提醒您需要先进行极性切换。?电容器：充电时指针会从左往右移动，说明正在充电，电容器根据充电电压与设置电压以百分比填入，可以直观看到充电情况，并以文字形式显示当前电压。 接地状态：当接地电磁铁打开时，图形化接地打开指示灯由绿色变为红色，表示危险。?触发球：可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置，并伴以数字显示当前球隙距离。【状态信息显示区】显示当前系统的设置参数，故障信息，以及各部分的运行状态启动条件：备妥、急停按钮及试品门以界面指示灯的方式显示，当系统启动的条件未达到时，该部分会显示为红色。?主回路状态：主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。故障状态：当异常指示灯闪烁时说明有故障发生。设置参数显示：当前电压与充电次数前面的数字为当前的实际测试数据，斜杠后面为设置参数；充电时间前面的数字为当前的充电时间，斜杠后面为设置的充电间隔时间；?运行状态：上面一行为现实系统运行流程状态，显示当前系统运行的步骤。右侧一行显示PLC运行状态，有故障时，显示故障信息。
